Plan du câble d'entraînement du CV
et de l'aiguille (format png - 150 dpi - 500Ko)
Dimensions : L= 57 cm - P= 21 cm - H= 37 cm
Masse:11,5 Kg environ.
Alimentation: courant alternatif 110 à 245 volts

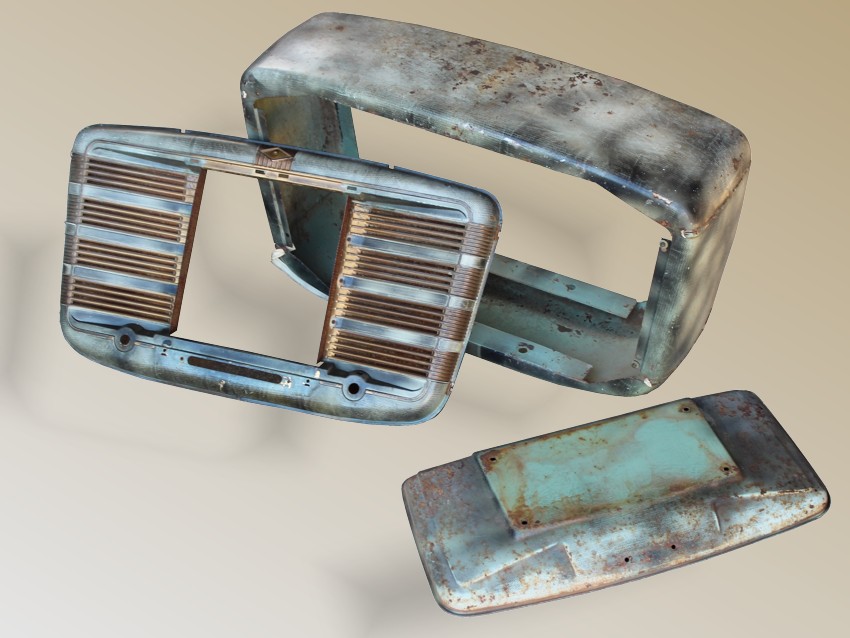

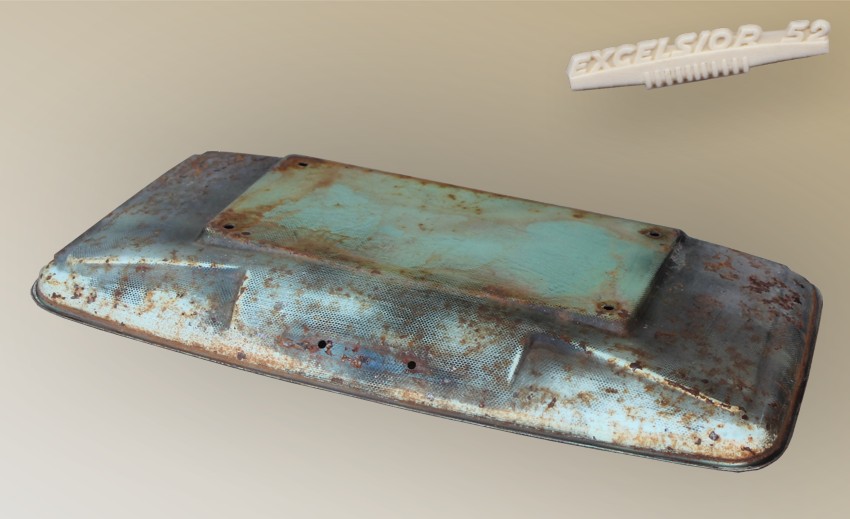

Coffret métallique - Peinture imitation "peau de lézard".
5 gammes d'ondes (GO - PO - OC - BE1 - BE2)
Montage superhétérodyne - F.I. = 455 Khz

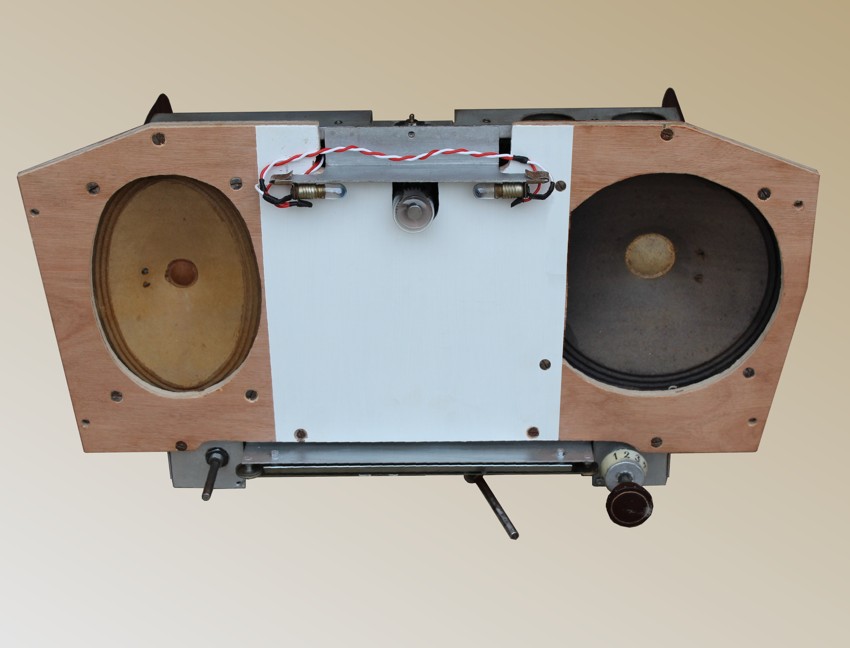

Deux haut-parleurs à aimants permanents munis chacun d'un transfo de sortie.
- à droite, HP circulaire 18 cm.
- à gauche, HP elliptique 18 cm/12 cm.
3 boutons en façade:
- à gauche: Inter/volume.
- au centre: axe-levier sélecteur de gammes d'ondes et bouton de recherche des stations.
- à droite: commutateur de tonalité. (3 positions "radio" et 3 positions "PU")
A l'arrière, prises PU et HPS.
Par l'originalité de son design et de sa structure métallique, par sa construction soignée et la qualité de la restitution sonore, l'Excelsior 52 est un magnifique appareil !

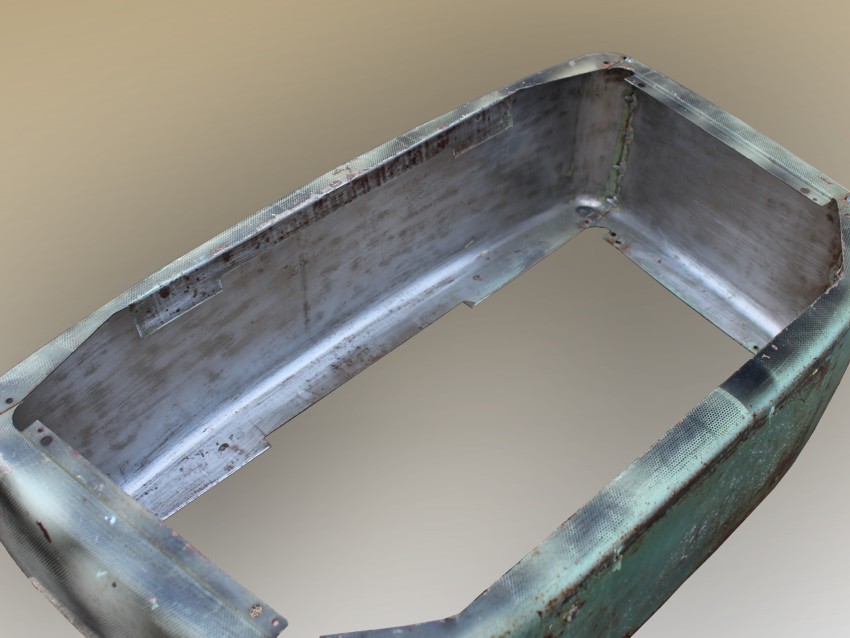

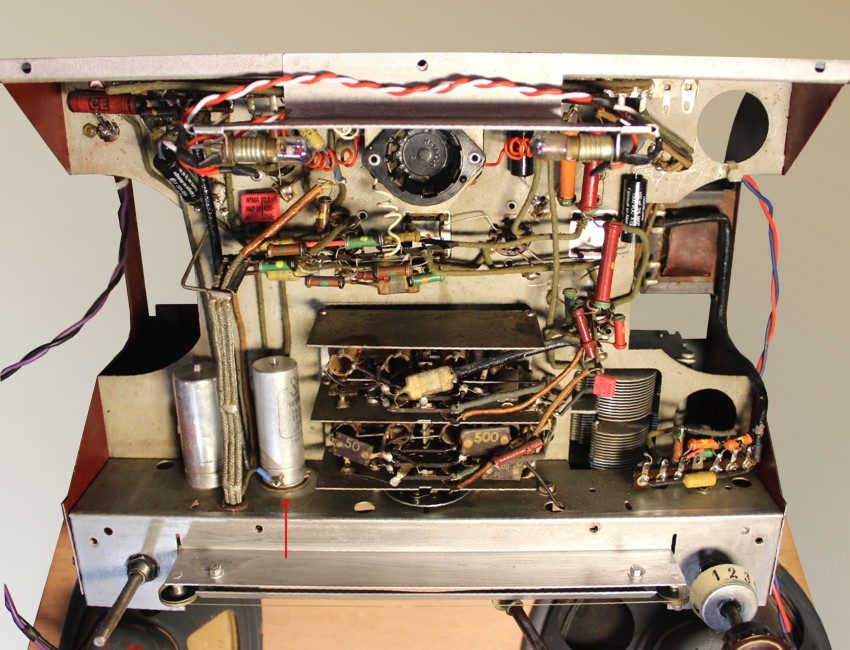

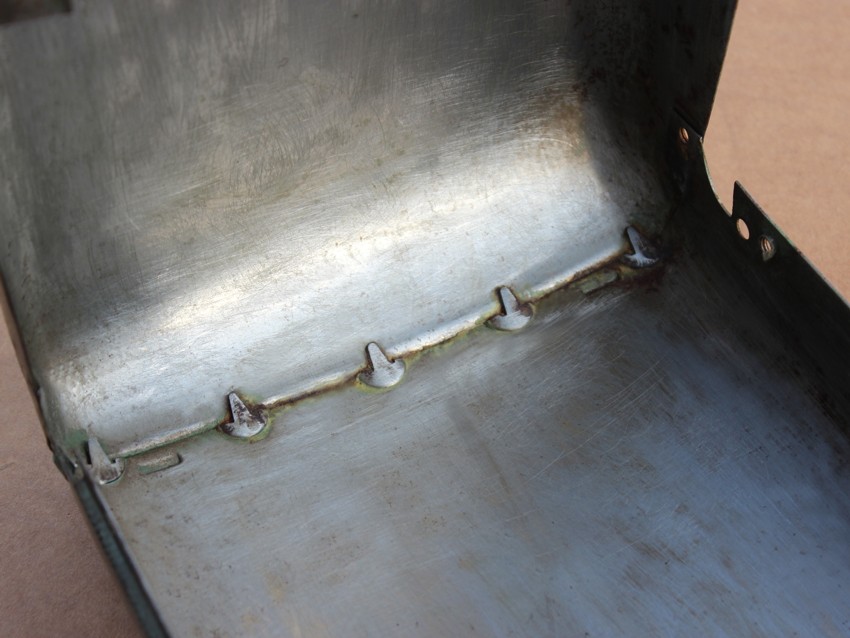

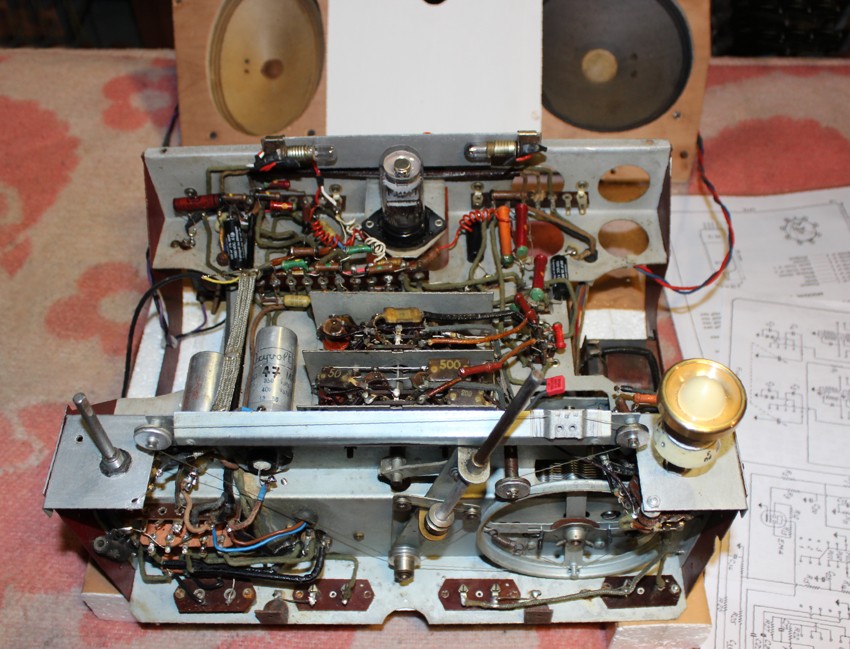

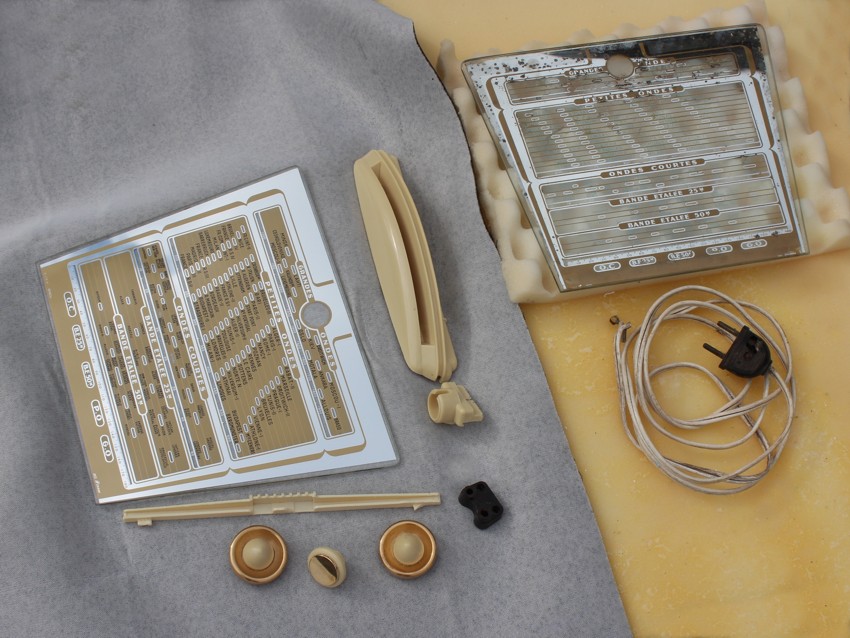

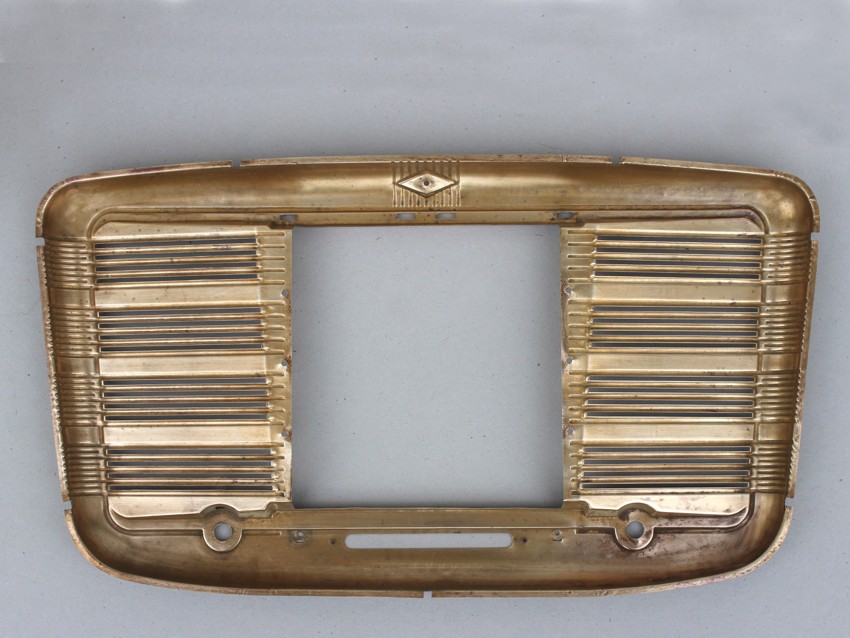

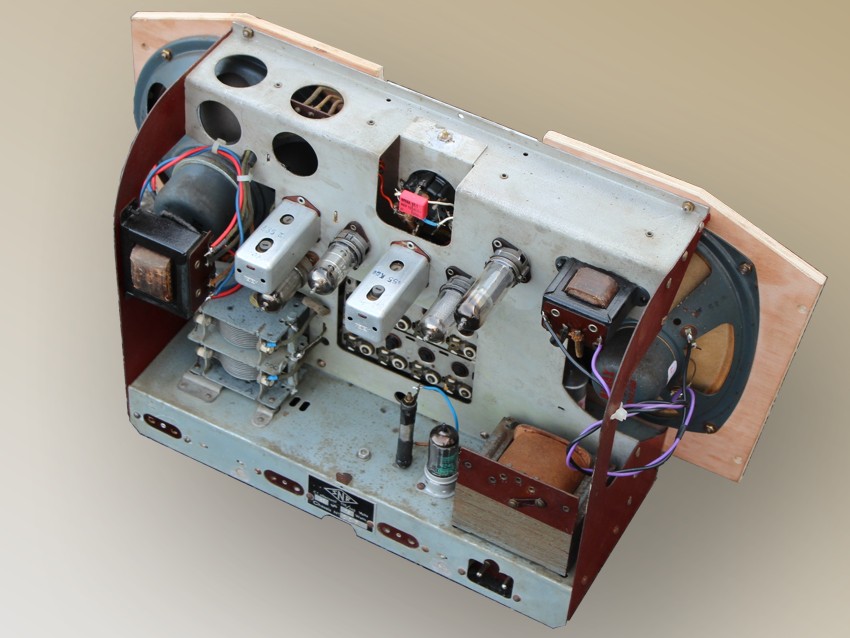

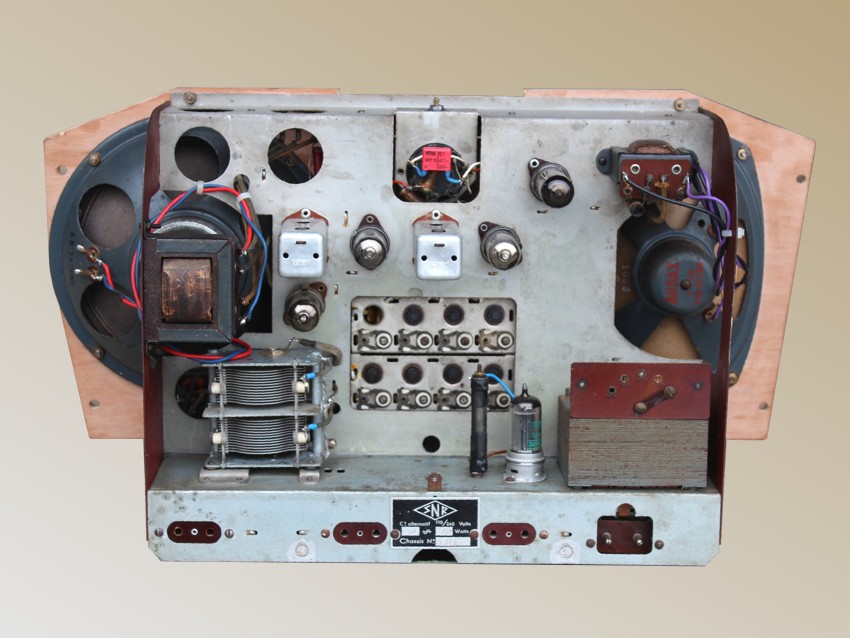

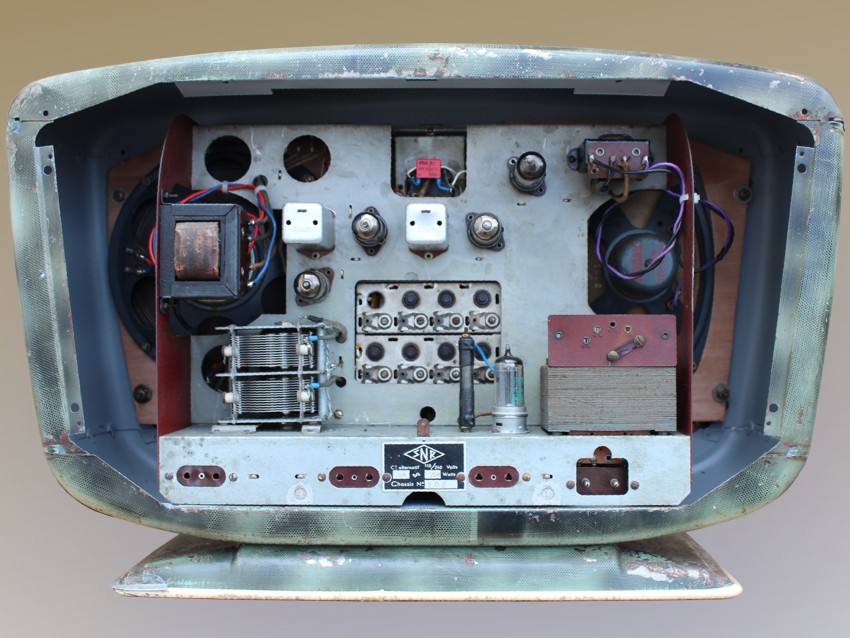

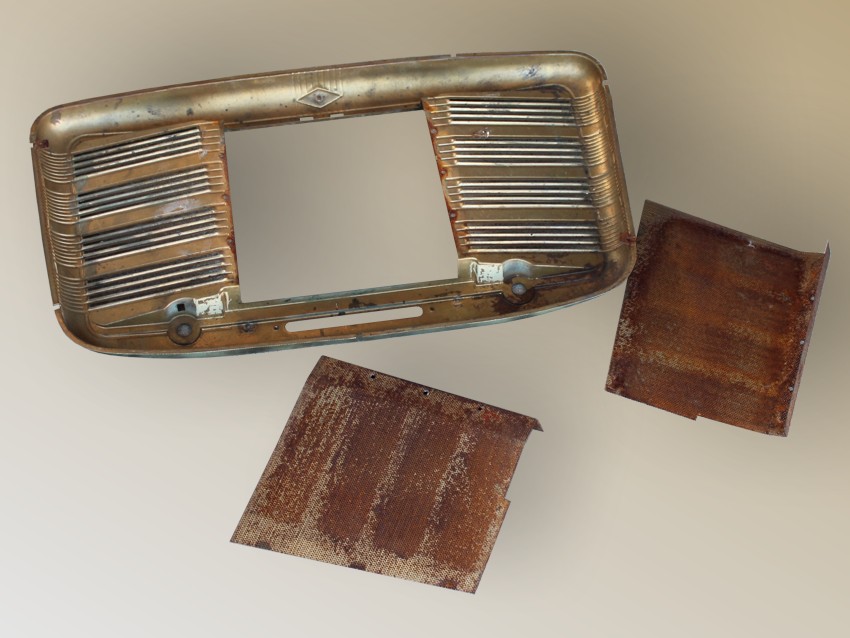

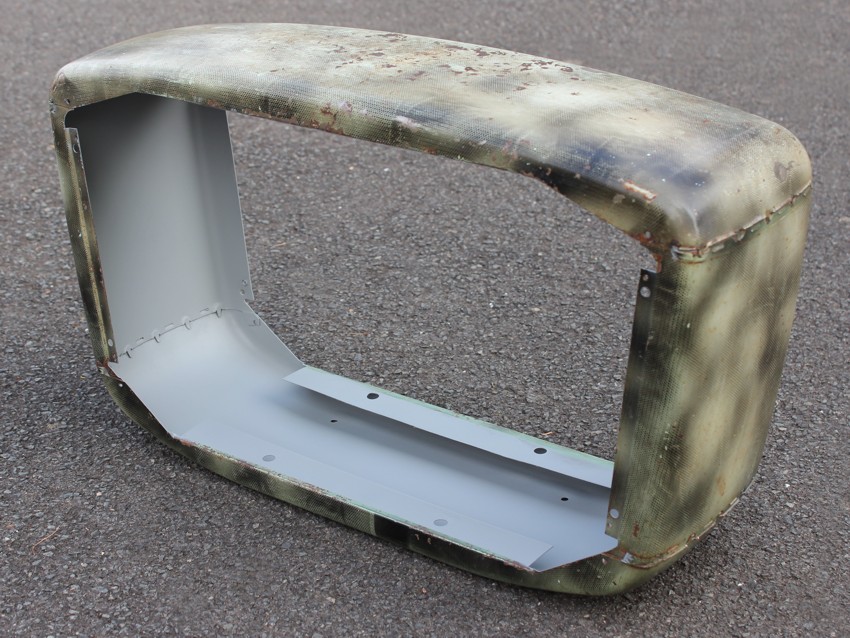

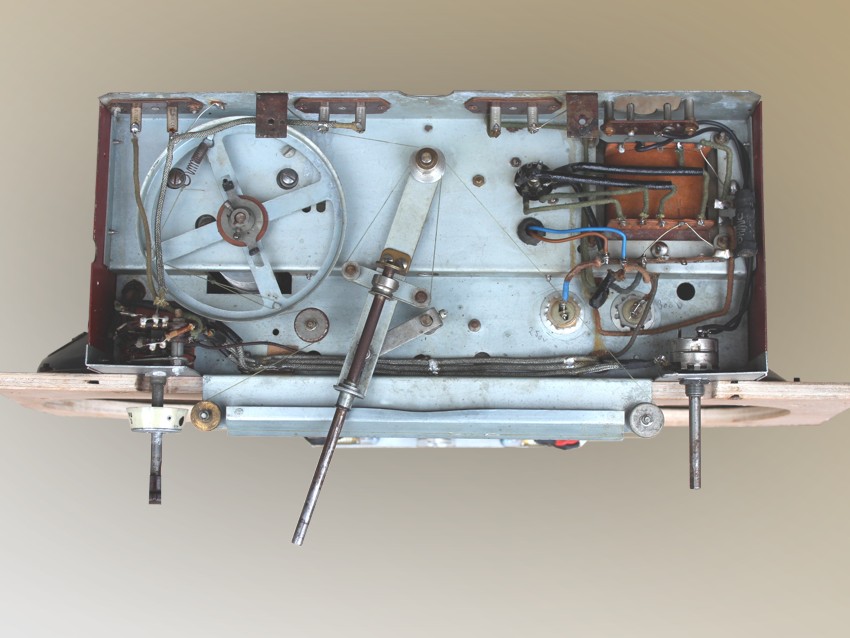

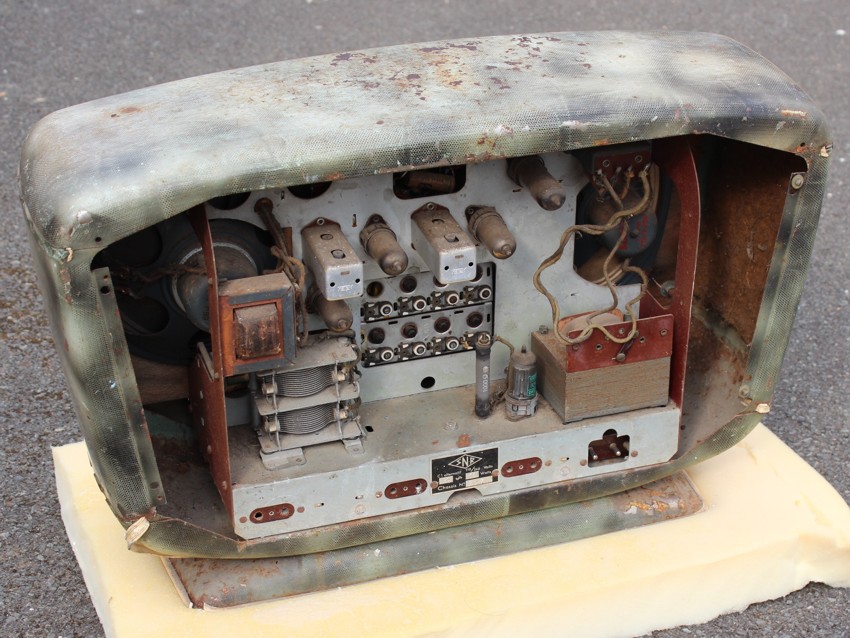

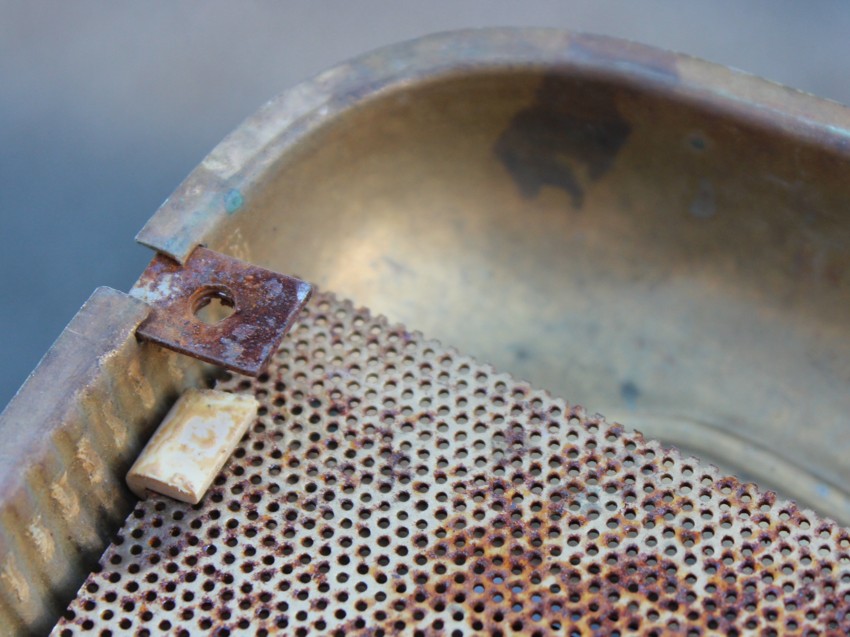

J'ai restauré l'intérieur du coffret et la partie "radio", laissant en l'état le décor extérieur pourtant très dégradé.

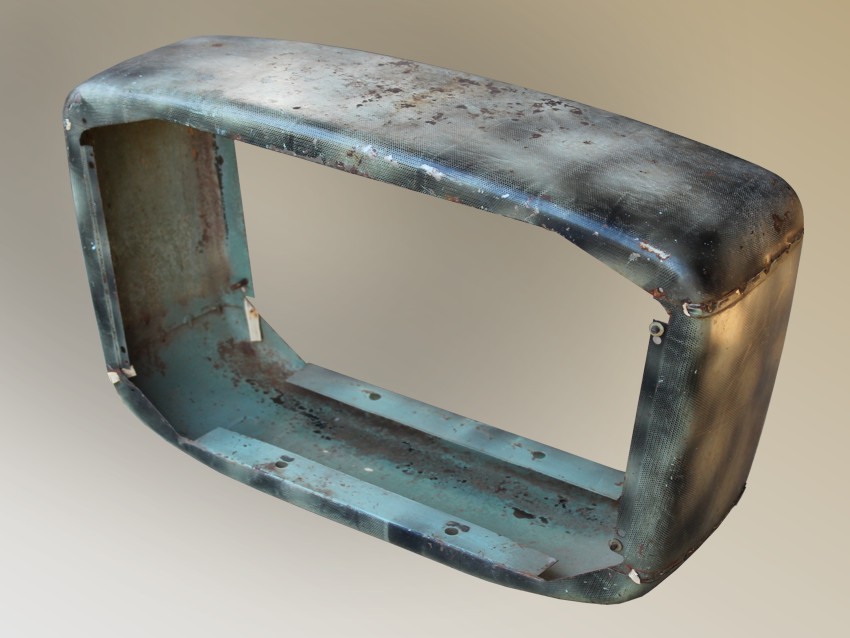

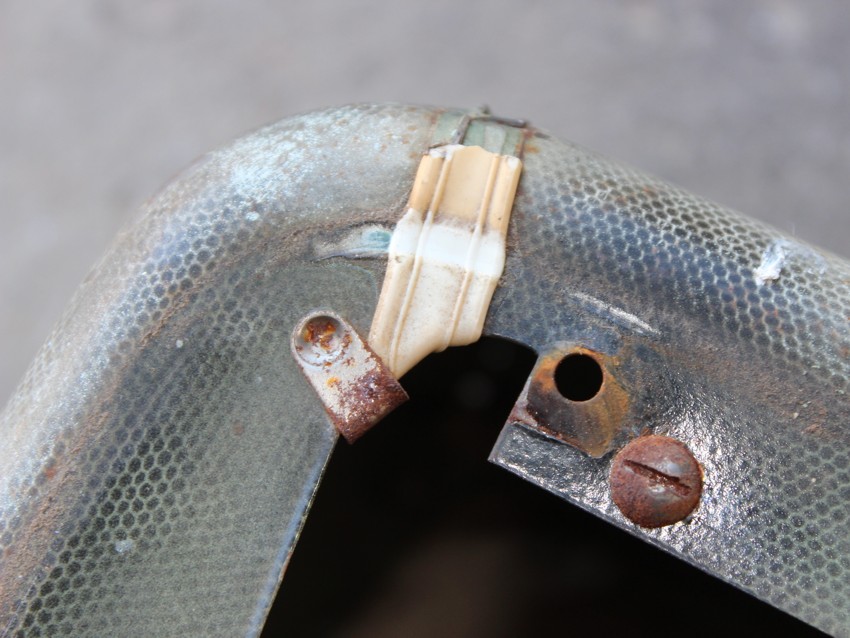

Peut-être trouverai-je un jour une technique à ma portée qui permettra de reconstituer le joli effet "peau de lézard" qui participe à l'attrait de ce poste.
Pour plus de précisions, voir la fiche du modèle sur le site doctsf.com
Voir aussi la fiche SNR du site TSF-Radio.org
Sur Radiofil-Magazine N° 30 ( jan-fév 2009 ), lire l'étude de Michel Guy sur le récepteur S.N.R. Excelsior 52.
Il existe plusieurs versions de ce très intéressant modèle...
