Dans un vide-greniers, un brocanteur proposait à la vente divers objets ayant appartenu à un marin collectionneur décédé
dont la maison venait d'être "vidée" pour être mise en vente.
Parmi ces objets, il y avait un lampemètre. Séduit par son bon état
et son prix modique, sur un coup de cœur, je l'achetai...
Après avoir effectué une petite réparation au niveau du sélecteur de tension et remplacé le témoin
du "circuit néon", l'appareil fonctionna sans problème.
Bien protégé dans une mallette en tôle épaisse, le Métrix 362 est de bonne facture et d'une grande solidité.
Il donne une idée qualitative de la "santé" d'un tube mais ne peut réaliser de mesures précises comme le ferait
un lampemètre plus performant.
D'une utilisation rapide et facile, ce "testeur de tubes" aurait pu satisfaire le radiophile non spécialiste que je suis...
Hélas! Des supports de tubes n'ont pas été prévus! Impossible "d'ausculter" les lampes Transco, Rimlock...
Cela réduit considérablement l'intérêt de l'appareil !
Il existe des adaptateurs à enficher sur les bases existantes mais où les trouver? (voir en bas de page une image de ces adaptateurs
trouvée sur le Net)
D'autres inconvénients...
- Les tensions de chauffage proposées ne permettent pas de tester le filament des tubes de postes "tous courants."
- L'intensité ne peut pas (en principe) dépasser 300 mA... sauf à maintenir l'index sur le bouton du disjoncteur !
- Le tableau de combinaisons proposé sur la face interne du couvercle est très sommaire.
Sans doute existe-t-il un recueil de combinaisons plus complet mais où le trouver?
Cet appareil permet de contrôler :
- si le filament n'est pas coupé,
- s'il n'y a pas court-circuit entre les électrodes,
- s'il n'y a pas de coupure entre les électrodes et leur broche,
- si la cathode est bien isolée du filament,
- si le débit cathodique est normal,
- si la grille de commande agit normalement.
Pour de plus amples précisions techniques, consulter le site
cfp-radio.com . On y trouve une étude excellente d'un Métrix 362 réalisée lors de sa restauration.
Le mode d'emploi
(copie au format .pdf de la partie supérieure du tableau de combinaisons )

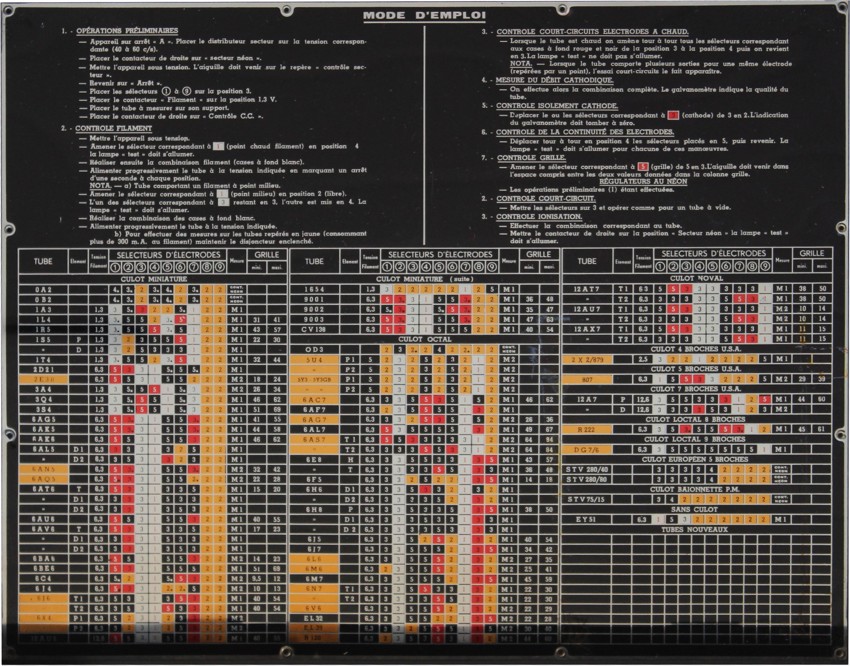

Le tableau de combinaisons
(format .pdf - 3 pages)
Extrait d'une notice
(Format .pdf - 2 pages - document retracé )

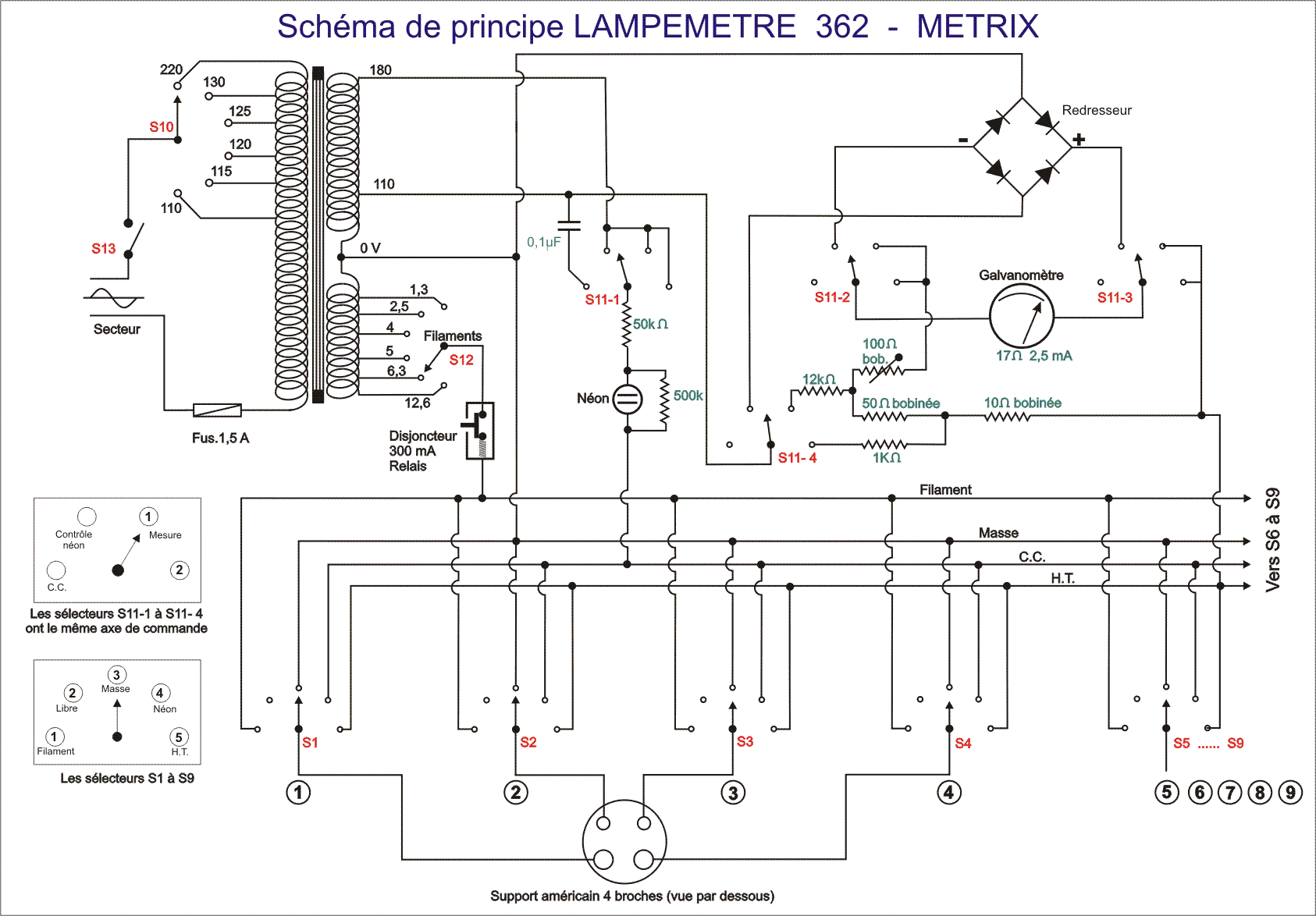

Schéma de principe
(Format .png - document retracé)
- Masse: 10 Kg environ.
- Dimensions: L = 37 cm - H = 22 cm - P = 31 cm (poignée comprise)
- Sélecteur de tension du transfo d'alimentation à 6 positions.(de 110 à 220 V) - Fusible à vis 1,5 A - Disjoncteur 300 mA -
bouton à levier marche/arrêt .
- Témoin de mise sous tension -Témoin néon "test"
- 6 gammes de tensions de chauffage du filament: 1,3 V, 2,5 V, 4 V, 5 V, 6,3 V, 12,6 V
- 9 sélecteurs d' électrodes gradués de 1 à 5.
- Galvanomètre gradué de 0 à 100 avec 3 zones de "qualité" et
repère contrôle secteur. Il est pourvu d'un sélecteur de
fonction à 4 positions: (Contrôle CC, Secteur néon, Mesure 1, Mesure 2.)
- Supports de lampes disponibles:
Miniature - Octal - Noval - Américain à 4, 5 et 7 broches - Loctal 8 et 9 broches - Européen 5 broches
Baïonnette P.M
3 plots pour lampes sans culot (EY51)
Quelques aspects de l'appareil:
Le Métrix 362 se présente sous la forme d'une mallette métallique à profil trapézoïdal.
Grâce aux piétements prévus sur deux faces, il peut se placer en position "transport"
ou en position "travail".
Ce modèle 362 est né d'une commande de la Marine Nationale: marché du 12 - 11 - 1953.
(données du forum de tsf-radio.org)

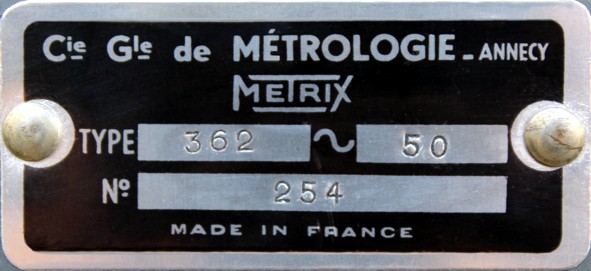

Sur le présent modèle, cette plaque de spécification a été enlevée: on distingue encore son empreinte.
Elle se trouve juste au dessus de la plaque signalétique "traditionnelle qui seule subsiste.
Quelle excellente protection que ce coffret métallique! Un véritable blindage!
Sur le pourtour du couvercle est inséré un joint en caoutchouc qui rend l'intérieur
totalement étanche.
Ce "blindage" a protégé efficacement la platine, le transfo d'alimentation
et tous les composants qui sont restés en très bon état.

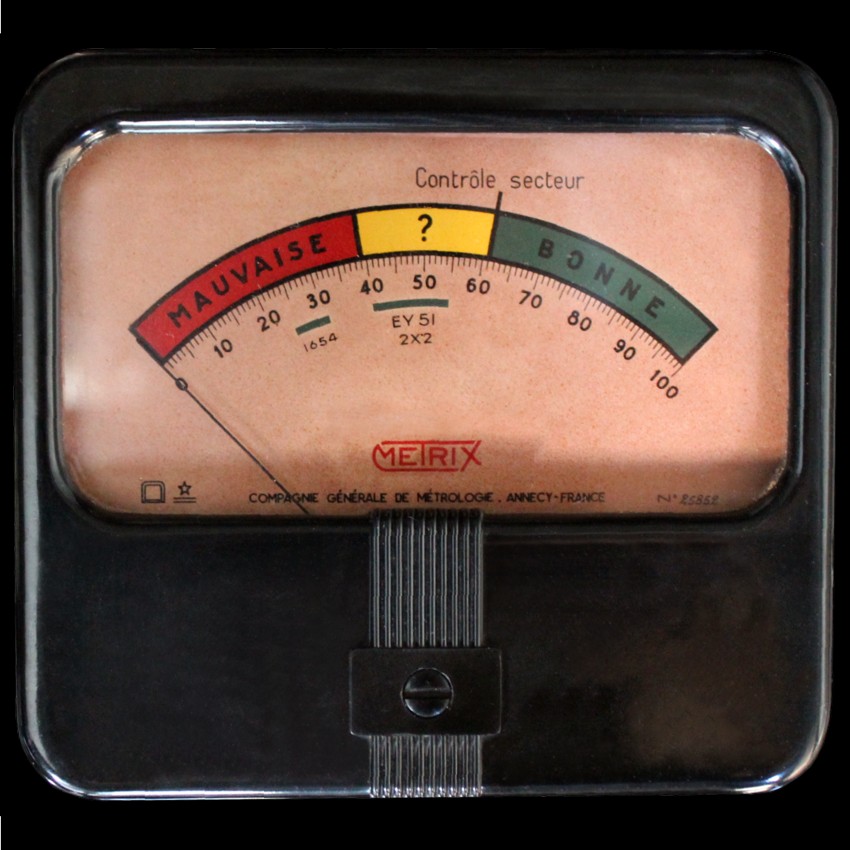

Le galvanomètre est le composant (avec le voyant
néon) qui permet l'interprétation de la qualité de fonctionnement d'une lampe.
Les dimensions réelles de sa fenêtre de lecture sont 103 mm sur 54 mm
Trois zones (rouge-jaune-vert) définissent la qualité du débit cathodique de la lampe en test.
Le repère "contrôle secteur" définit la position correcte de l'aiguille lorsque le sélecteur est positionné sur "secteur néon"... à la condition que la tension secteur soit de 220 volts!
Avec une tension de 230 volts, l'aiguille dépasse ce repère de quelques graduations..Les graduations de 0 à 100 ont une valeur qualitative,
elles sont lues comme un pourcentage, un taux de "réussite".
Mais que signifient les repères "1654" et "EY51"?
1654 est une valve monoplaque à chauffage 1,4 V... EY51 est une diode THT à chauffage 6,3 V (dixit Frank's electron Tube Data sheets...)

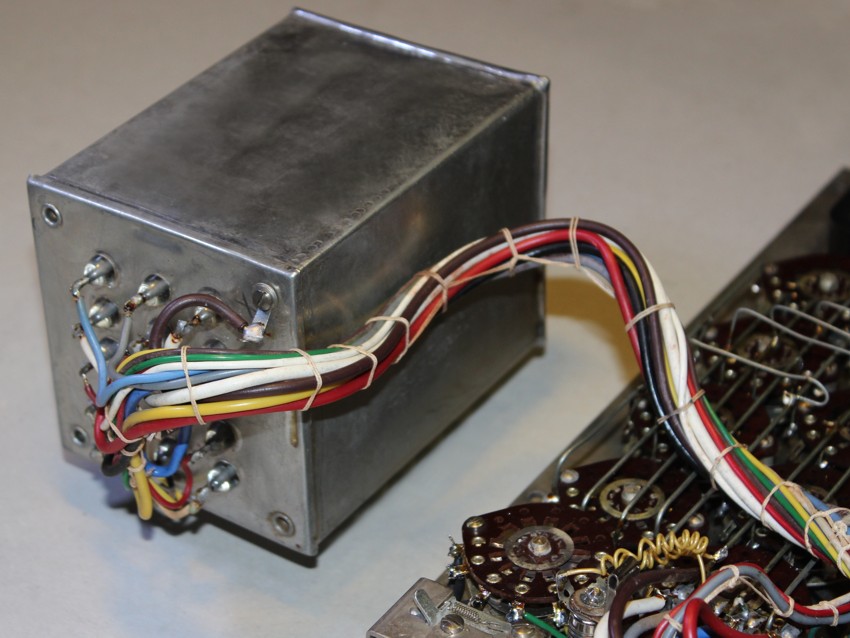

Le transfo d'alimentation se présente sous la forme d'un bloc blindé et étanche.
Voici une vue générale de l'appareil extrait de la mallette.
Le mode d'emploi de l'appareil et le tableau de combinaisons sont très succincts!
(Voir par ailleurs les documents .pdf téléchargeables)

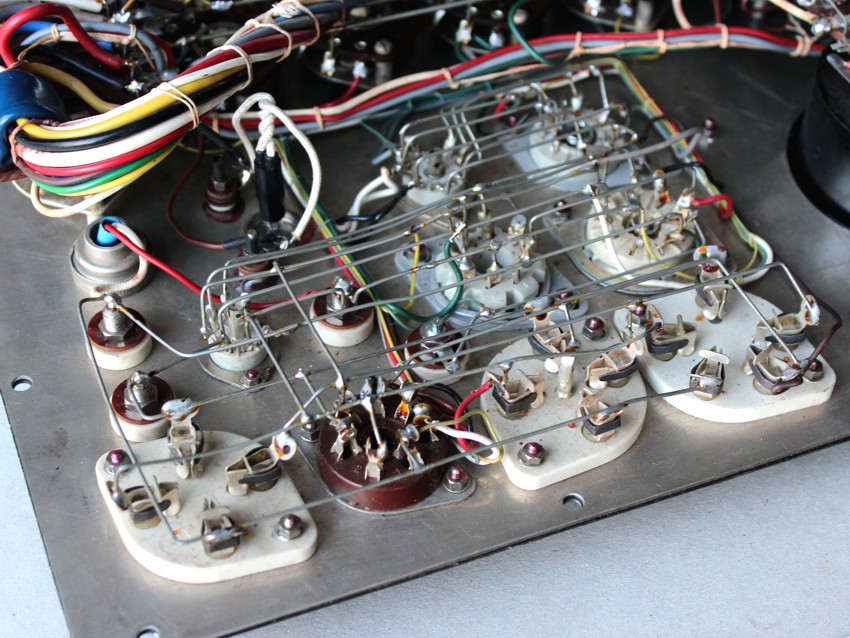

Les supports de tubes vus côté câblage...
La plaquette en bakélite supporte les composants nécessaires au fonctionnement du galvanomètre.

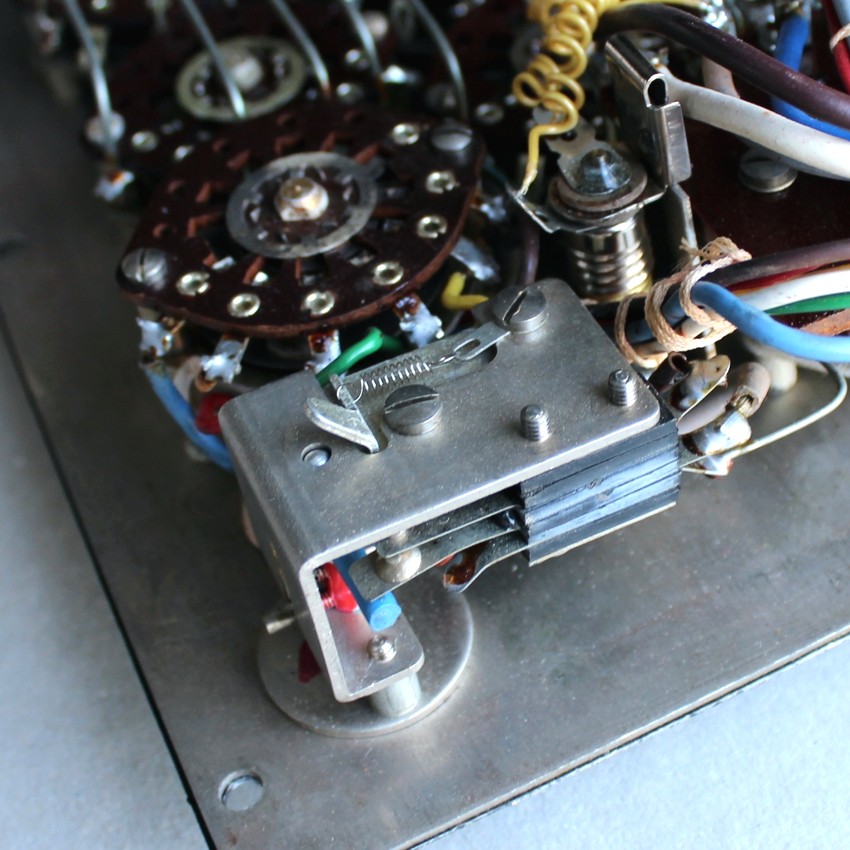

Voici le disjoncteur et, juste au dessus, le sélecteur de tension du transfo d'alimentation.

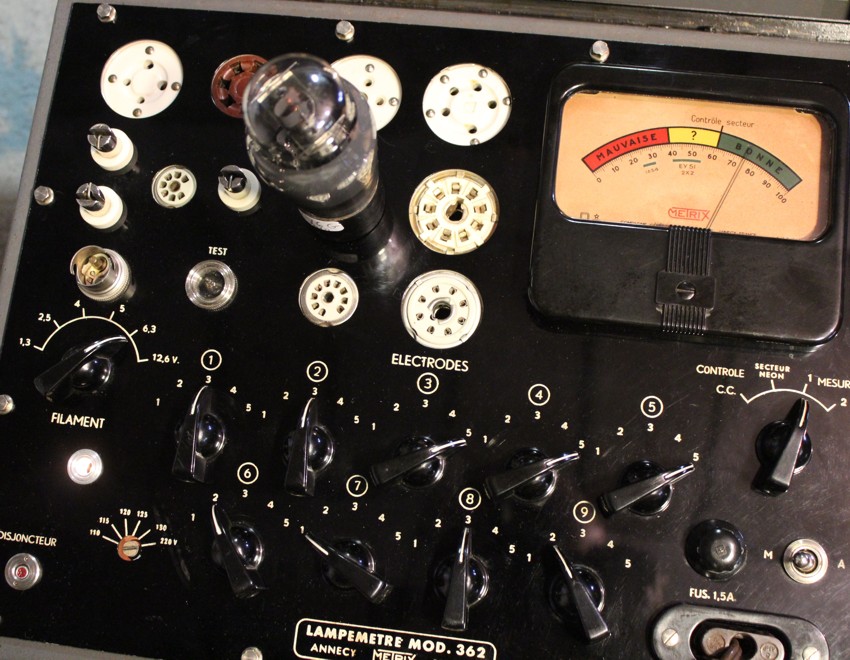

Cette lampe 6V6G est déclarée "bonne" pour le service!
Voici des adaptateurs pour les supports de tubes qui n'ont pas été prévus !
On reconnaît facilement le "Transco" et le" Rimlock"...
... J'aimerais bien trouver les mêmes ! ! !
Image trouvée sur le forum du site tsf-radio.org
