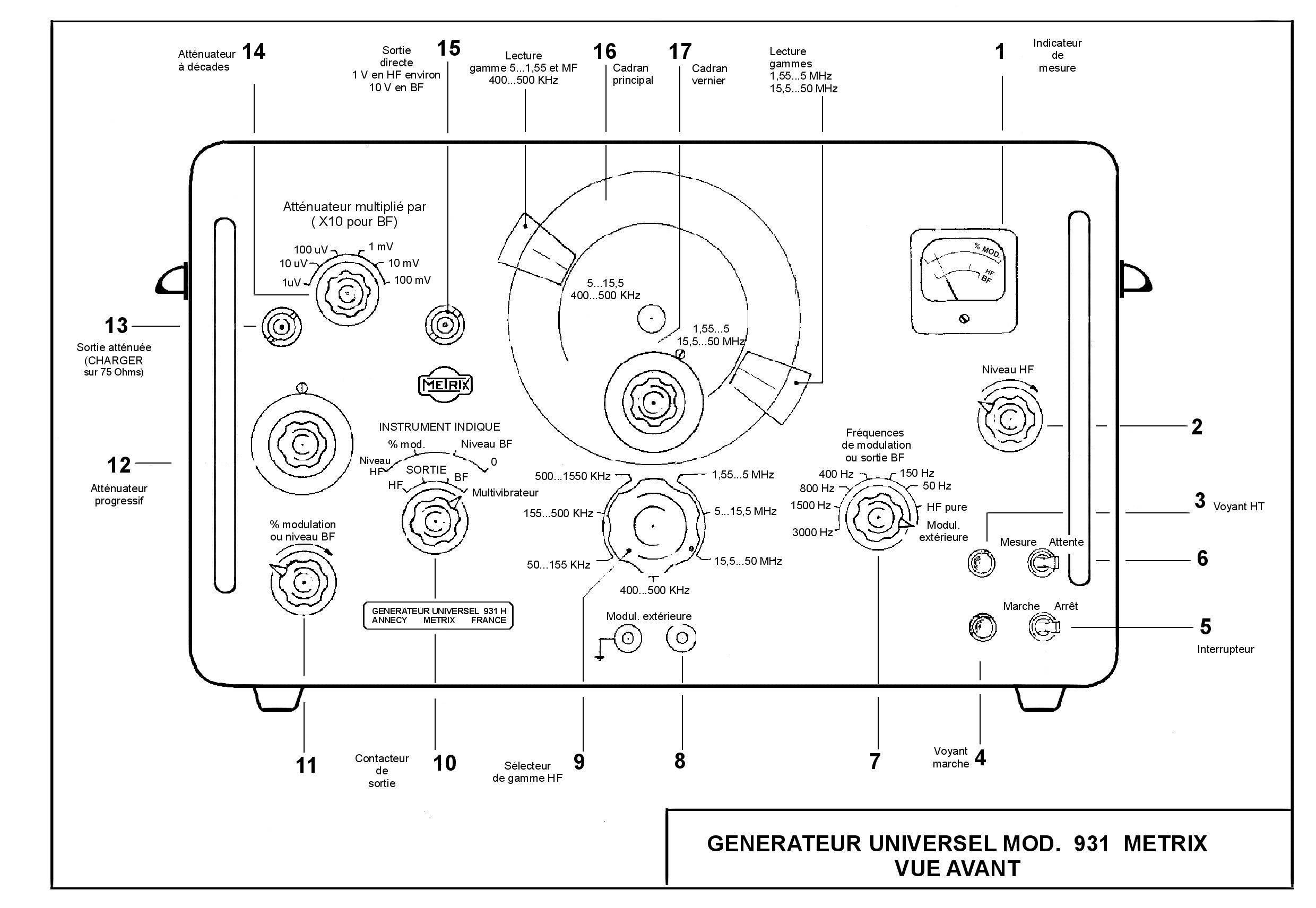

(Cliquer pour agrandir dans un nouvel onglet.)

Après le remplacement de quelques condensateurs et un bon nettoyage, ce générateur à la retraite a repris du service avec bonheur.

C'est un appareil solide et précis qui m'aide régulièrement et avec efficacité dans mes restaurations.

Deux petits inconvénients, cependant:
- son encombrement (L=60cm - P=28cm - H=33cm)
- son poids. (23 Kg!)

Caractéristiques principales:

- Tension HF sinusoïdale (pure ou modulée) dans une plage de fréquences allant de 50 KHz et 50 MHz. en 6 sous-gammes.
- Gamme supplémentaire étalée de 420 à 500 KHz pour la FI.
- 6 tensions BF de fréquences fixes (50, 150, 400, 800, 1500, 3000 Hz) et de niveau réglable par atténuateur progressif et à décades.
- Multivibrateur (harmoniques de 1KHz à 10 MHz) à niveau réglable.
- Dispositif de contrôle et de mesure (galvanomètre) des niveaux HF et BF ainsi que du taux de modulation.
- Une sortie HF/BF.
- Une entrée pour modulation extérieure.

Tubes utilisés: 3 x 6J5 - 2 X EL3N -   1 X 6H6 - 1 X 5Y3GB - régulatrice fer/Hydrogène 25/75 volts 0,5A

La notice d'atelier: Elle concerne le modèle 931H

La documentation technique (format pdf - 15 pages - 157 Ko)

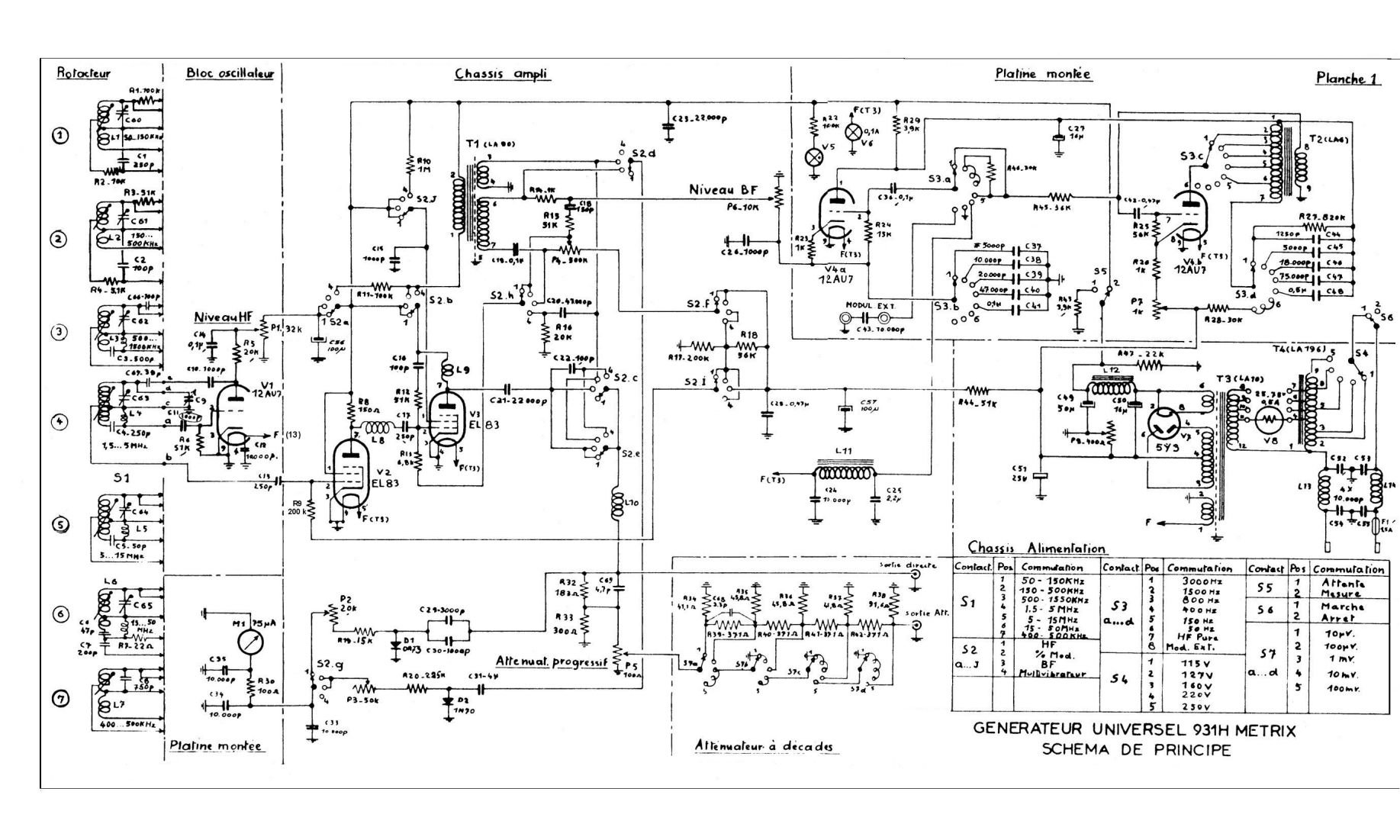

Le schéma de principe (format gif - 663 Ko)

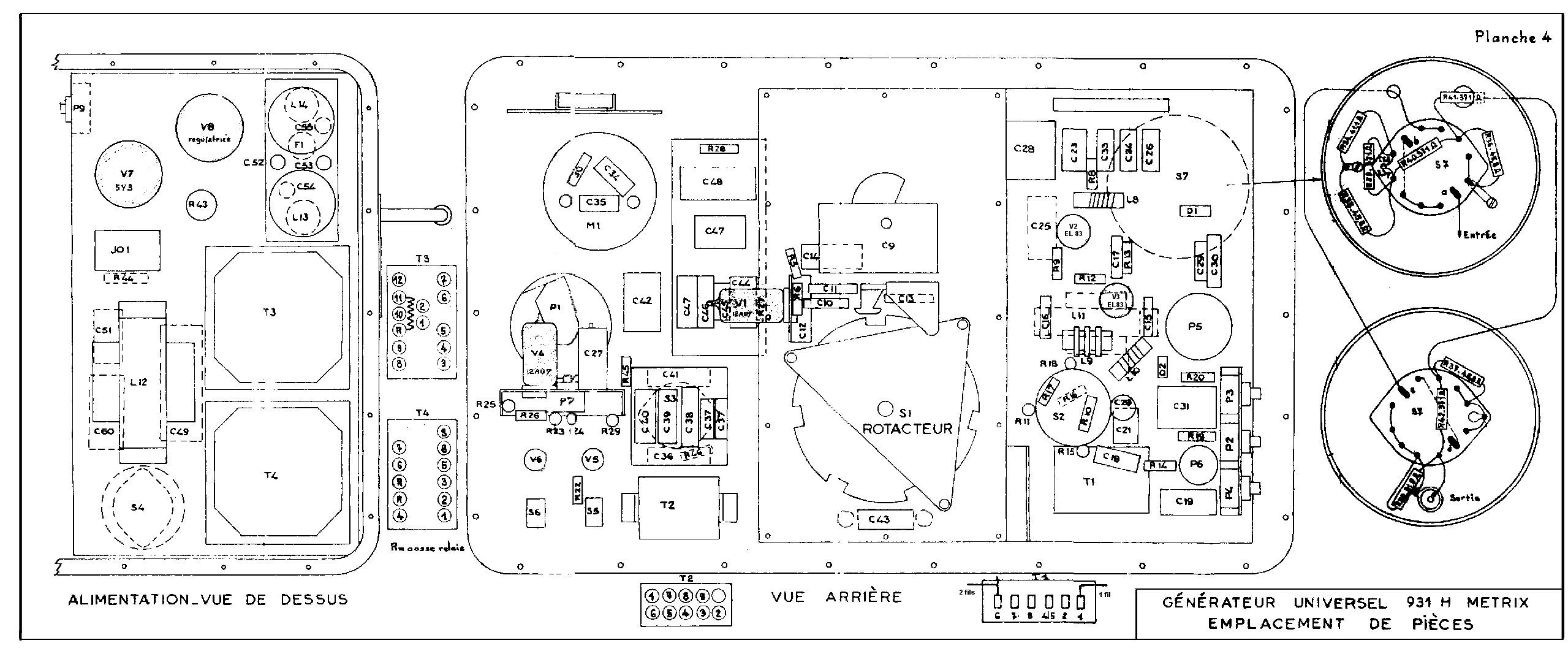

L'emplacement des principaux composants (format gif - 475 Ko)
