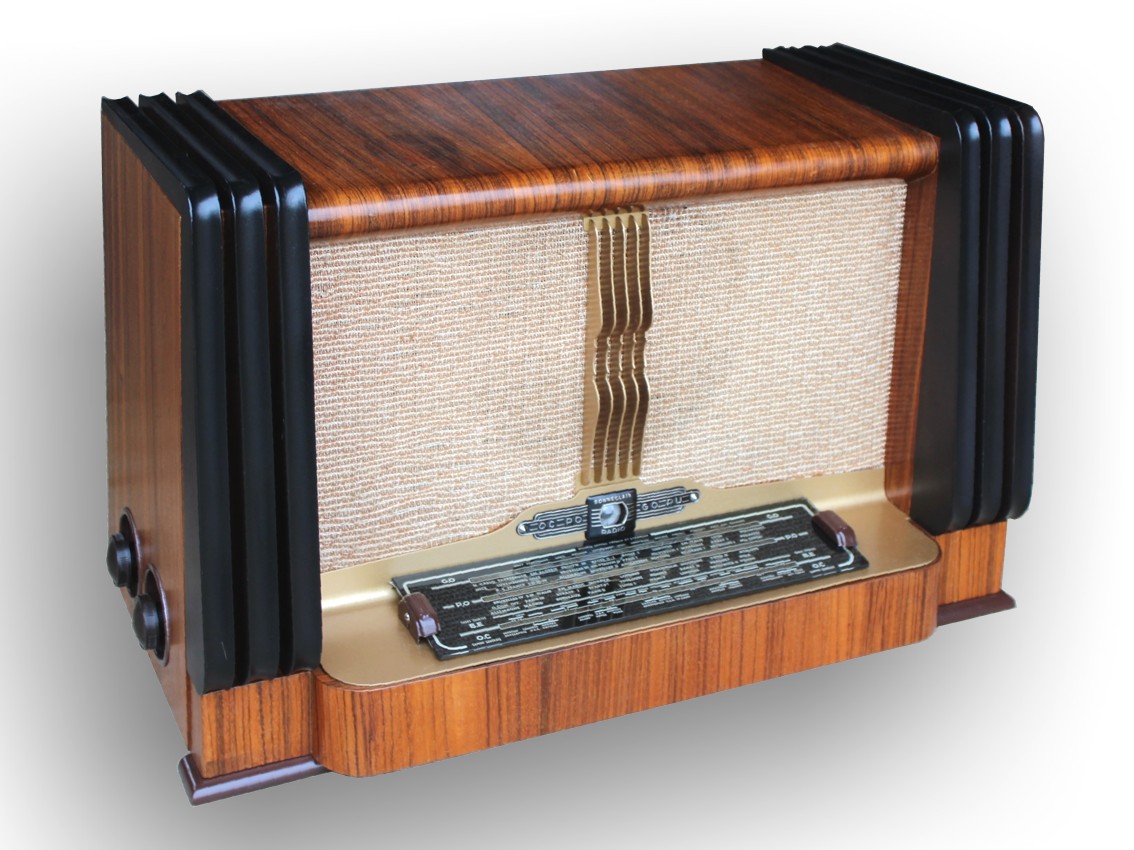

Marque Sonneclair  (Collection particulière Jean-Marie Boutin)
Modèle Super Sélection "Label"
Année 1948
Lampes ECH42 - EAF42 - EAF42 - EF41 - 6V6 -  6V6 - 5Y3GB - 6AF7

Description



Dimensions:  Largeur: 620 mm - Hauteur: 405 mm - Profondeur: 310 mm
Masse:15 Kg.
Alimentation: alternatif 110 à 245 volts en 5 gammes.
Coffret en bois plaqué palissandre.

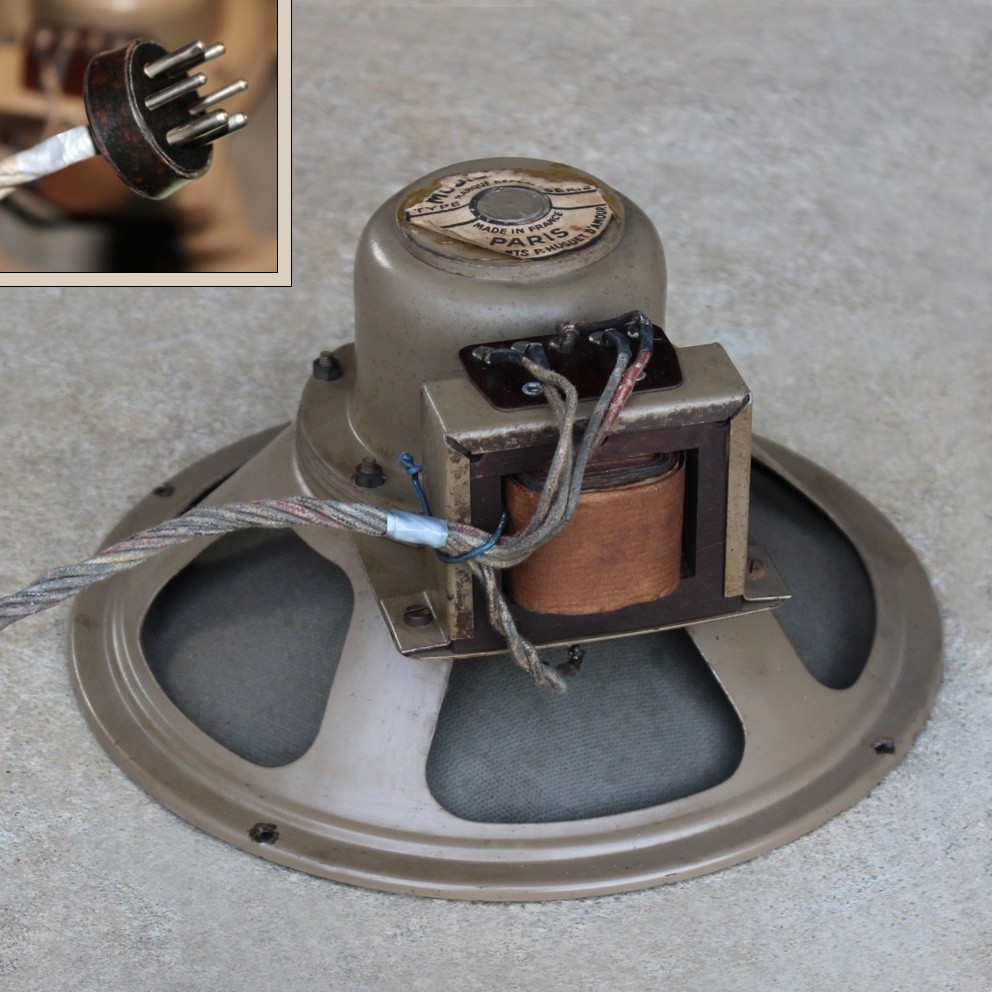

Haut-parleur à excitation, diamètre: 240 mm.
4 gammes d'ondes: GO - PO - OC - BE
C.V. à 2 cages - Montage superhétérodyne - F.I. = 472 KHz.
Indicateur visuel d'accord: tube 7AF7
Sortie push-pull par 2 tubes 6V6.

Les commandes:
Latéral gauche: -inter/volume (vers l'avant)) et sélecteur de tonalité à 3 positions.
Latéral droit:  -recherche des stations, (vers l'avant)

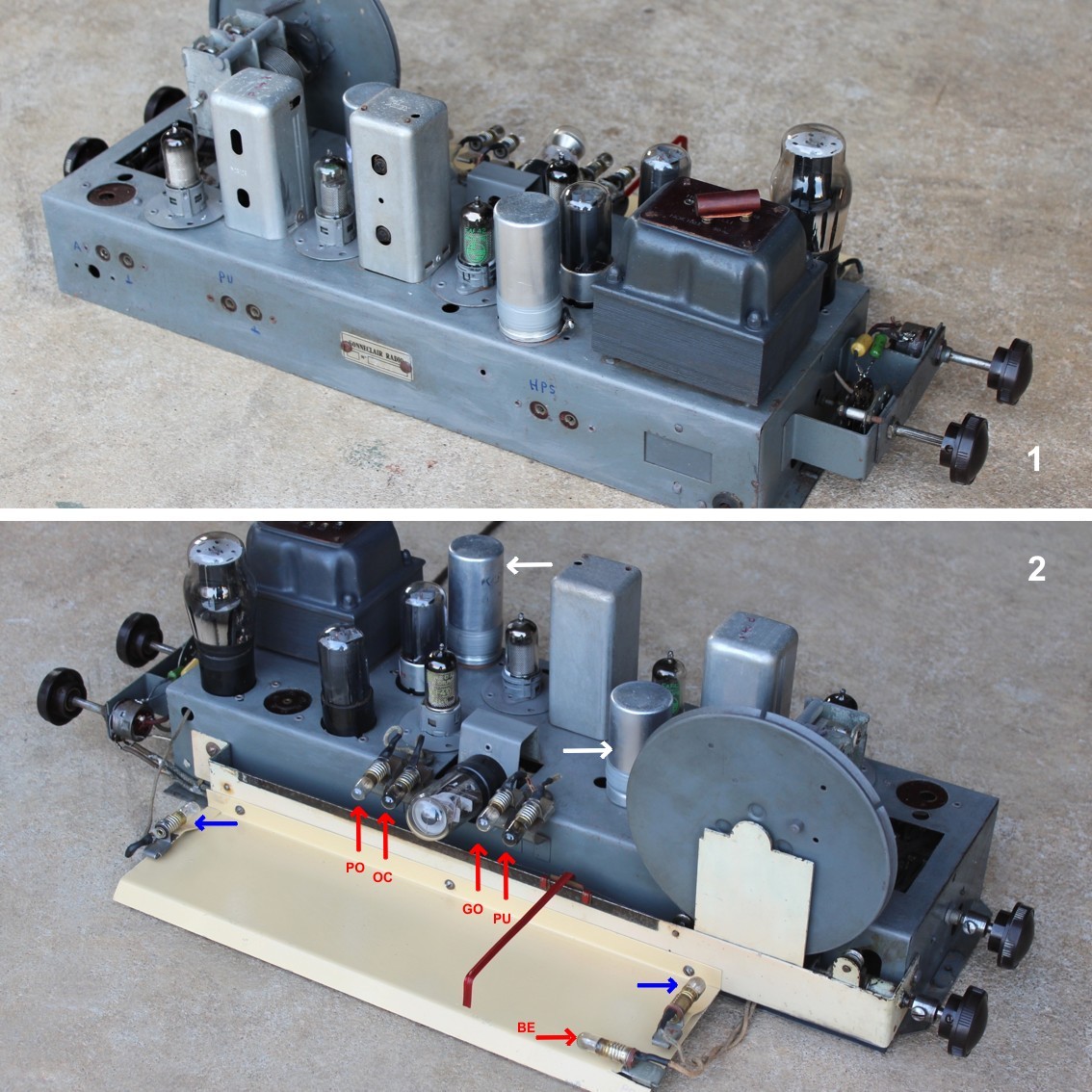

                       commutateur de gammes d'ondes à 5 positions. (4 gammes d'ondes + position PU - Lien de la rubrique: "Remarques"

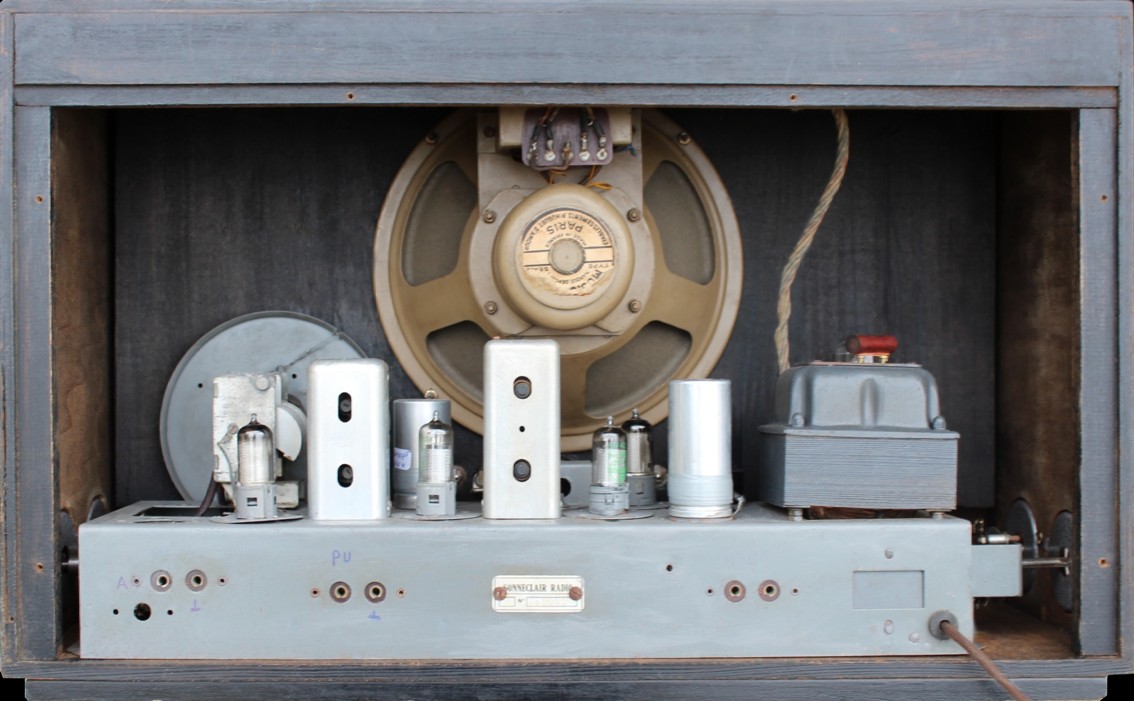

A l'arrière: -prises PU et HPS.

Remarques:

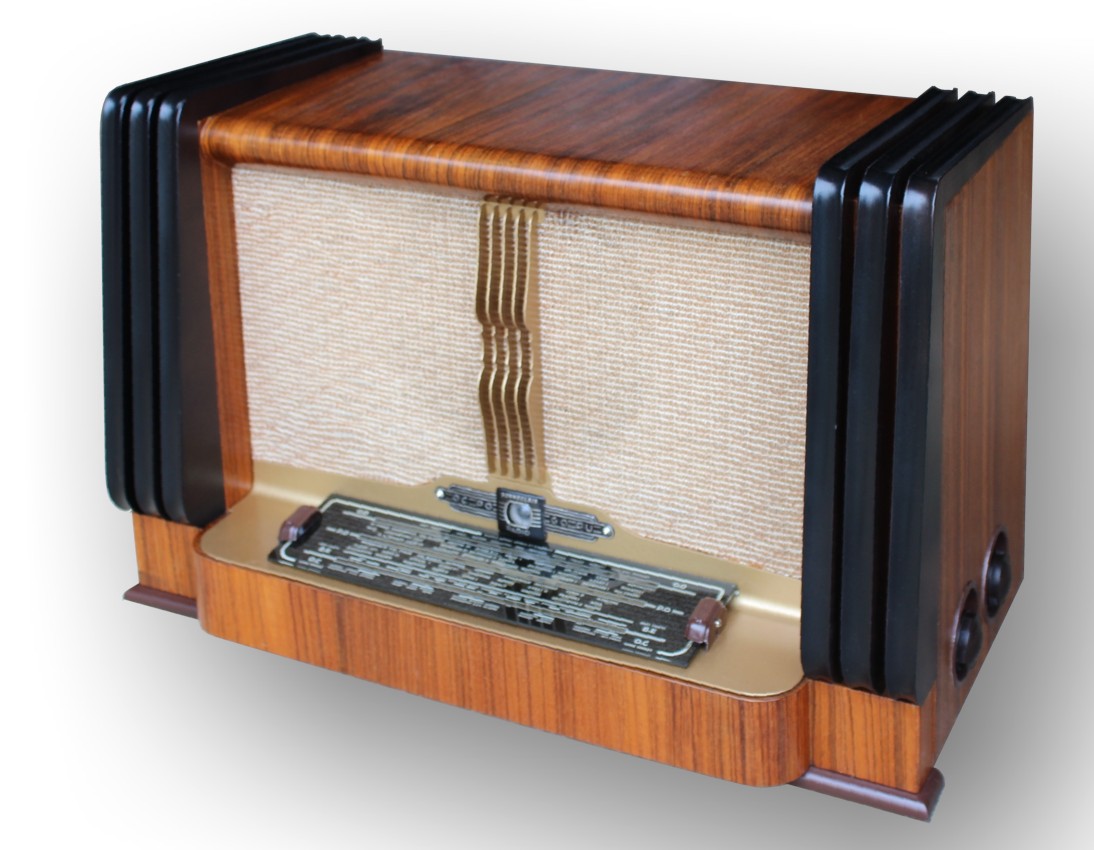

Très bel appareil de la fin des années 40.

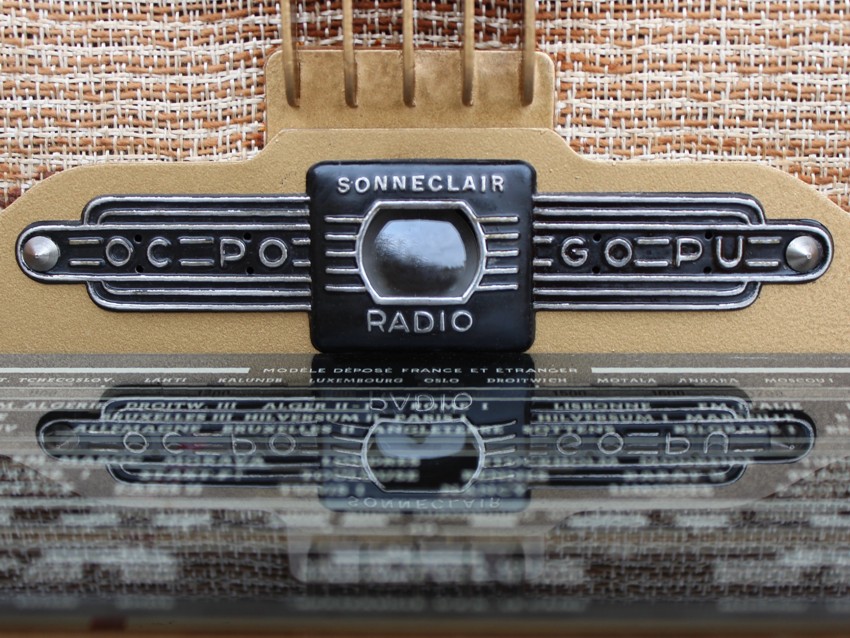

- Présence de voyants témoins de la gamme d'ondes en service. (7 ampoules de cadran au total)  Voir dans le diaporama.
- Montage en push-pull des tubes de sortie (6V6) qui procurent une très bonne puissance sonore.

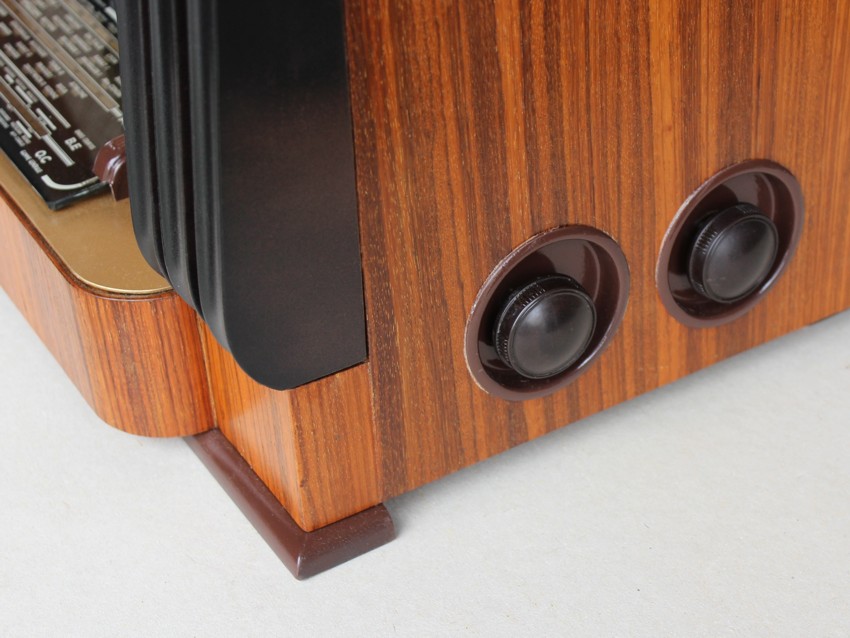

- Emplacement original de l'échelle des stations - Commandes latérales protégées au fond de coupelles métalliques.

Ce modèle a été proposé avec plusieurs couleurs, présentations du coffret et jeux de tubes.

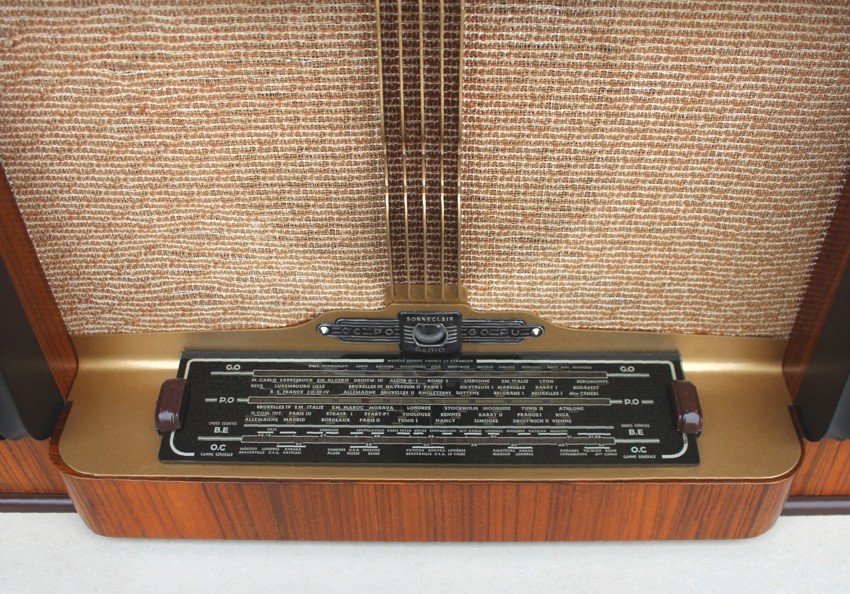

L'échelle des stations: 328 mm sur 85 mm   (document .jpg -  300dpi - 650 Ko)
Utilisation du sélecteur de gammes d'ondes (document. png -  150 dpi - 320 Ko)
Le plan de montage du câble de commande aiguille / CV (document. png - 250 Ko)

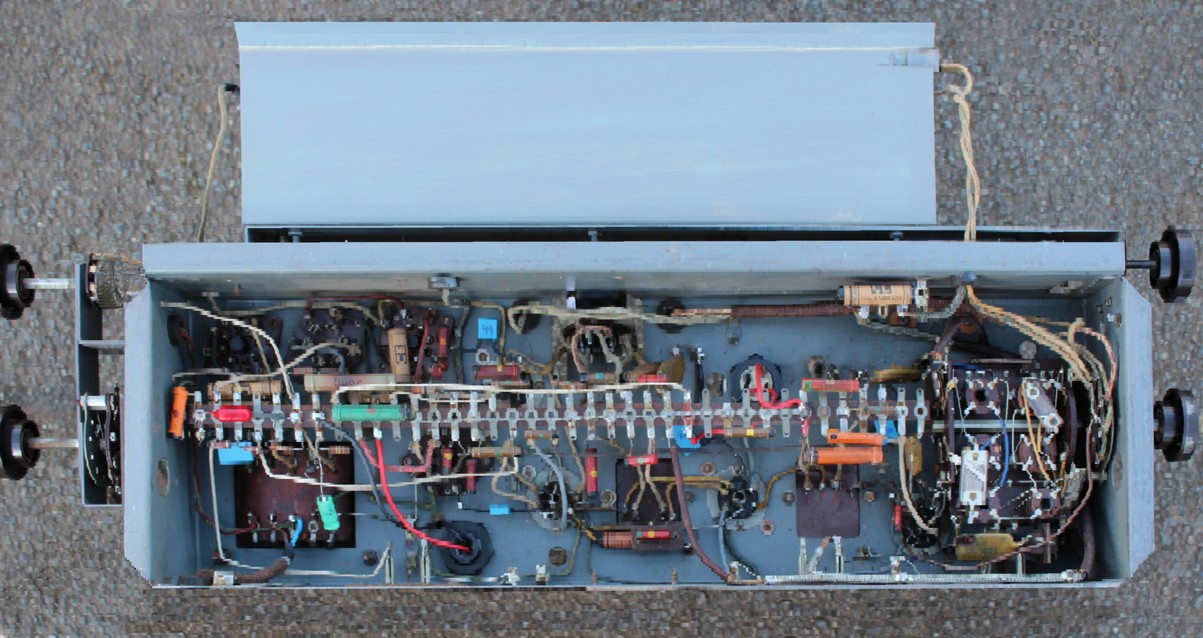

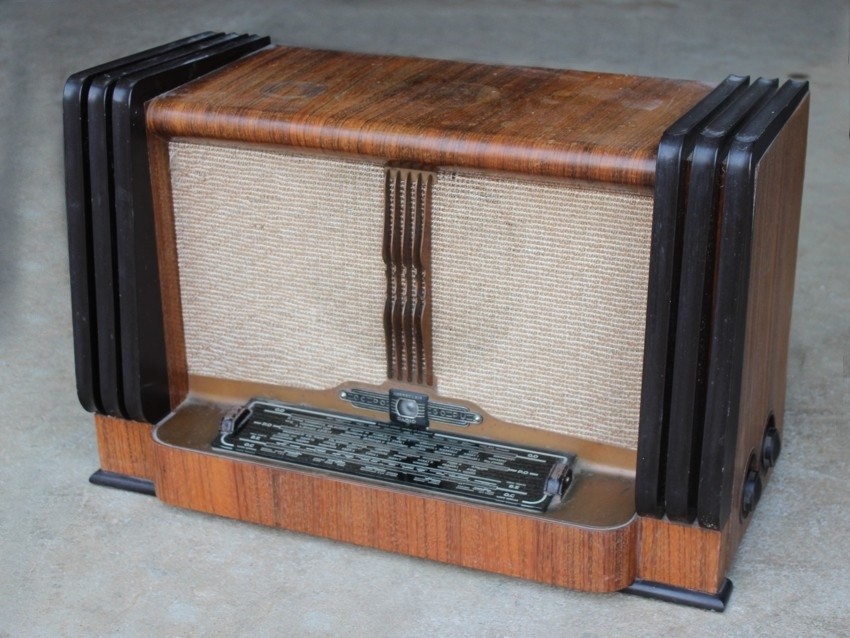

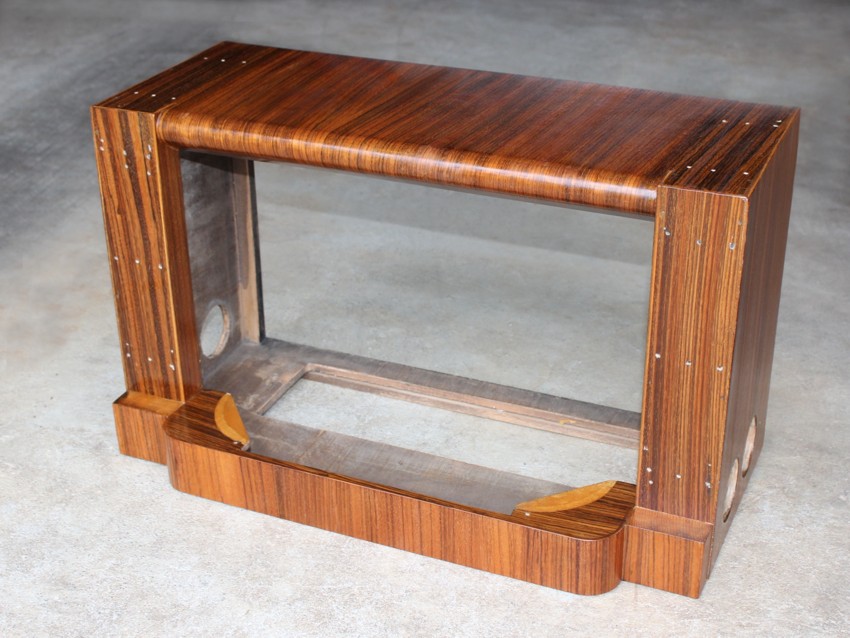

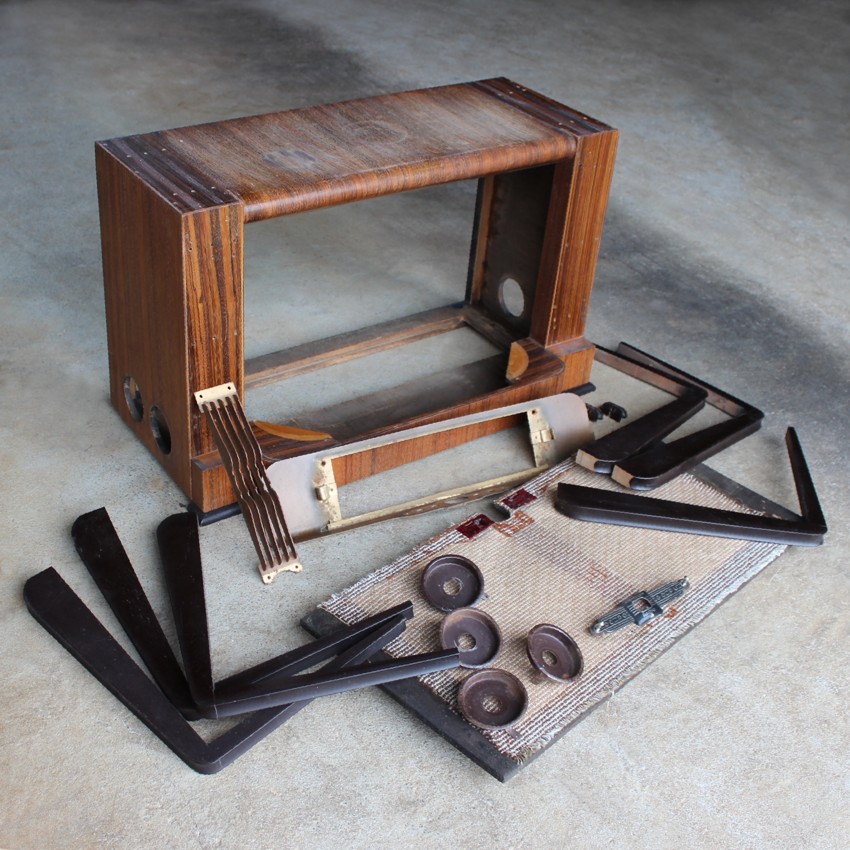

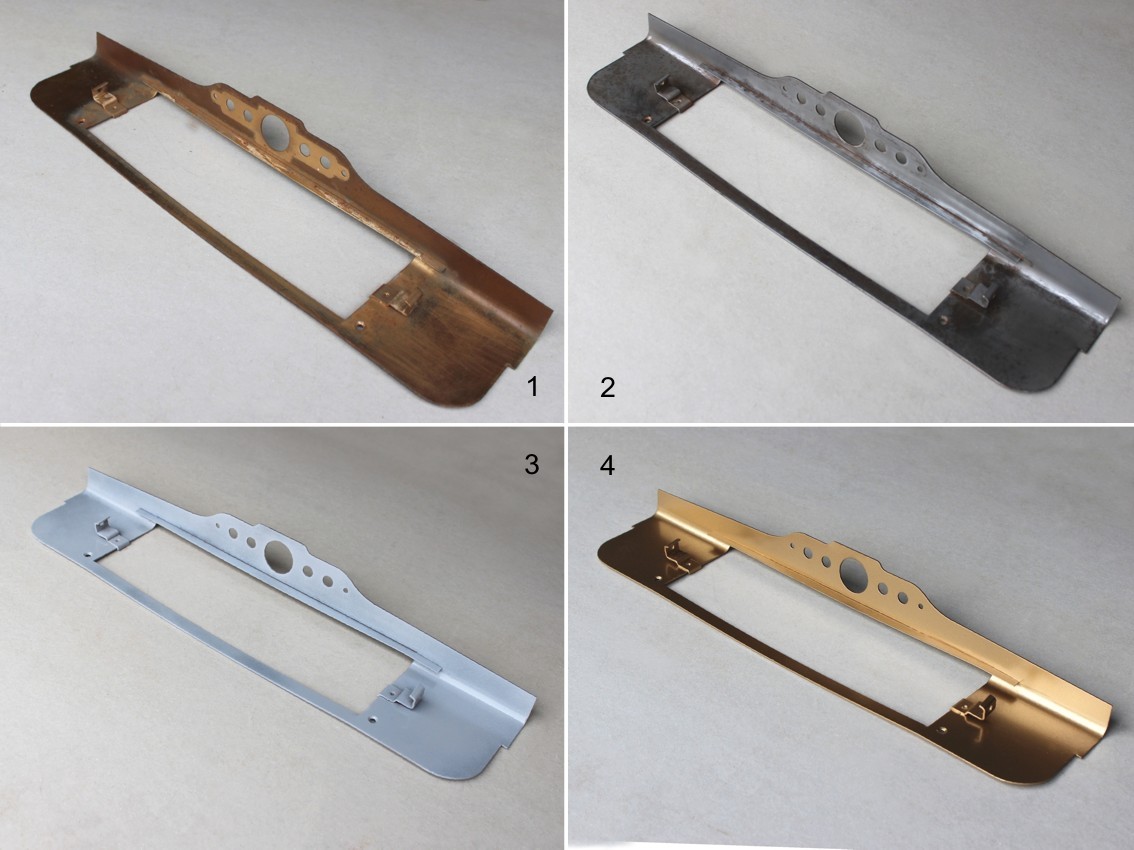

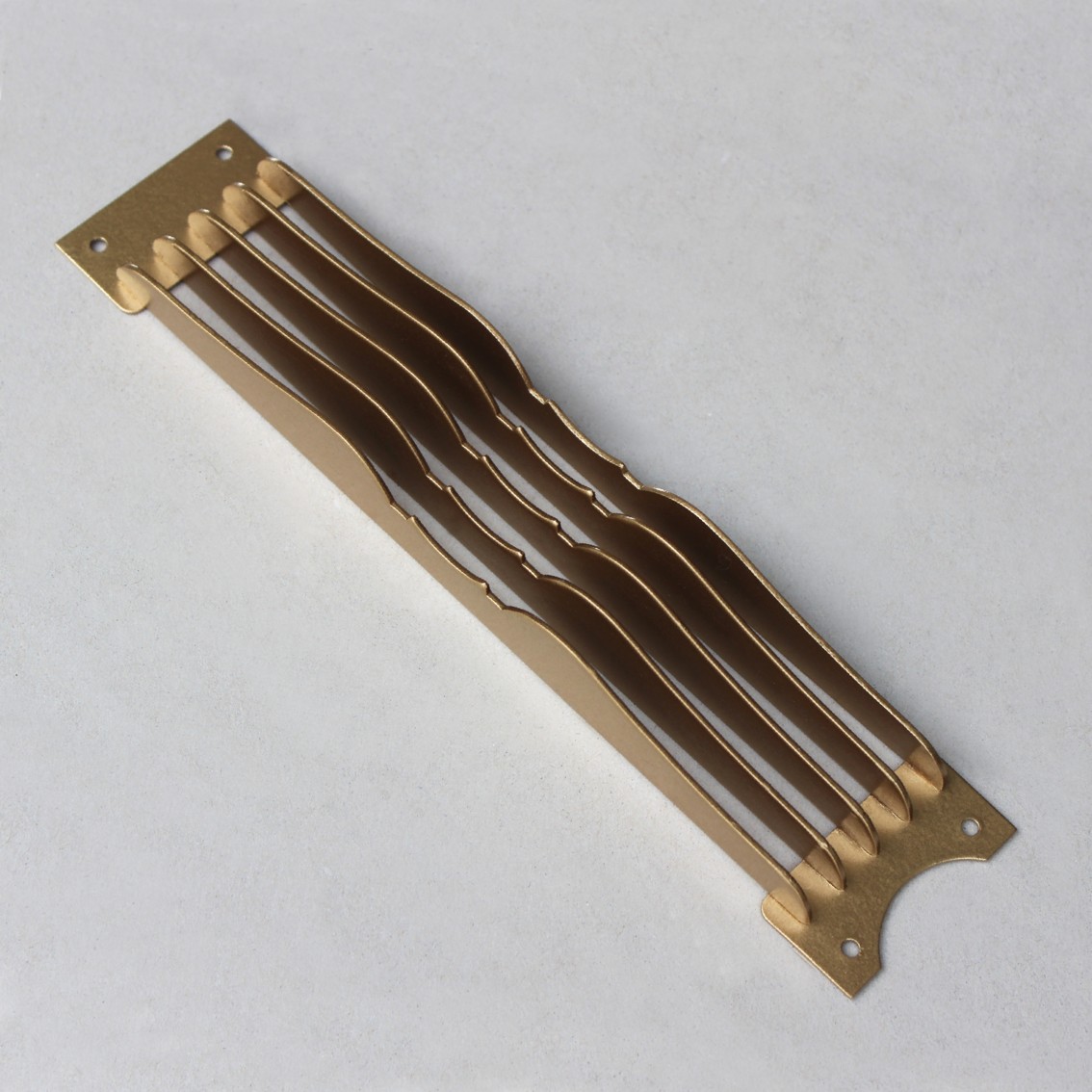

Des photos de la remise en état:
