Marque Sébastopol
Modèle Ultrameric 5 Octofer
Année 1936
Lampes AK2 -  AF3 - ABC1 - AL3 - AZ1

Description

Dimensions:  Largeur: 385 mm   Hauteur:: 470 mm    Profondeur: 300 mm
Masse: 12,8 Kg.
Alimentation: alternatif 110 à 240 V.
Coffret en bois plaqué couleur merisier..
Haut-parleur à excitation, diamètre: 210 mm - bobine: 2500 ohms. Enjoliveur en aluminium sur contre-plaqué..

3 gammes d'ondes: GO (1000 à 1900 m) - PO (200 à 550 m) - OC (17 à 50 m)
Montage superhétérodyne, F.I. = 460 KHz.

4 boutons en façade: tonalité - inter/volume - syntonisation - commutateur de gammes d'ondes
Prises PU et HPS à l'arrière.

Remarques:

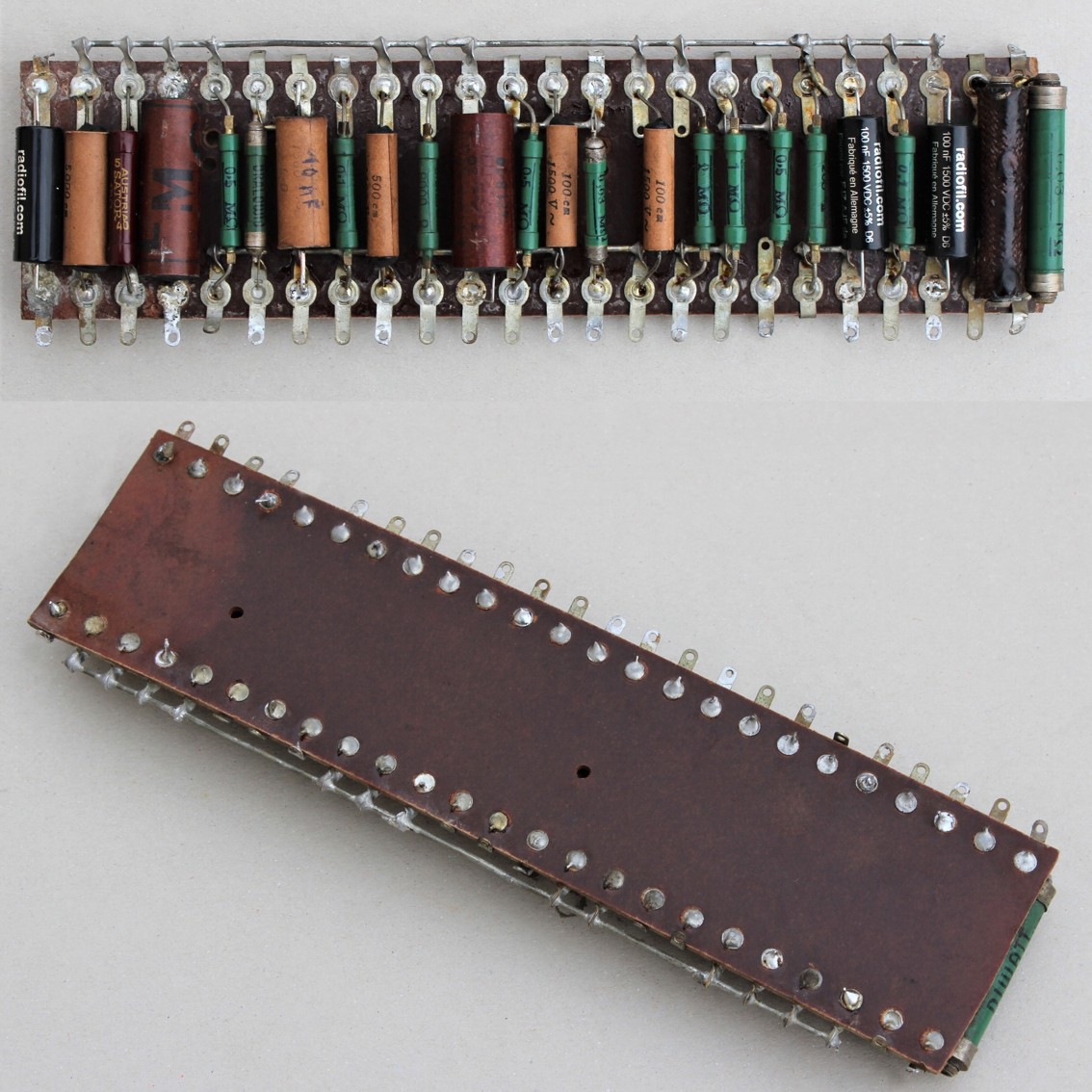

Le plan des composants sur la plaquette en bakélite (format png )

Le schéma de principe (format png )

L'échelle des stations (125 mm sur 125 mm - format png - 300 dpi - 320Ko)

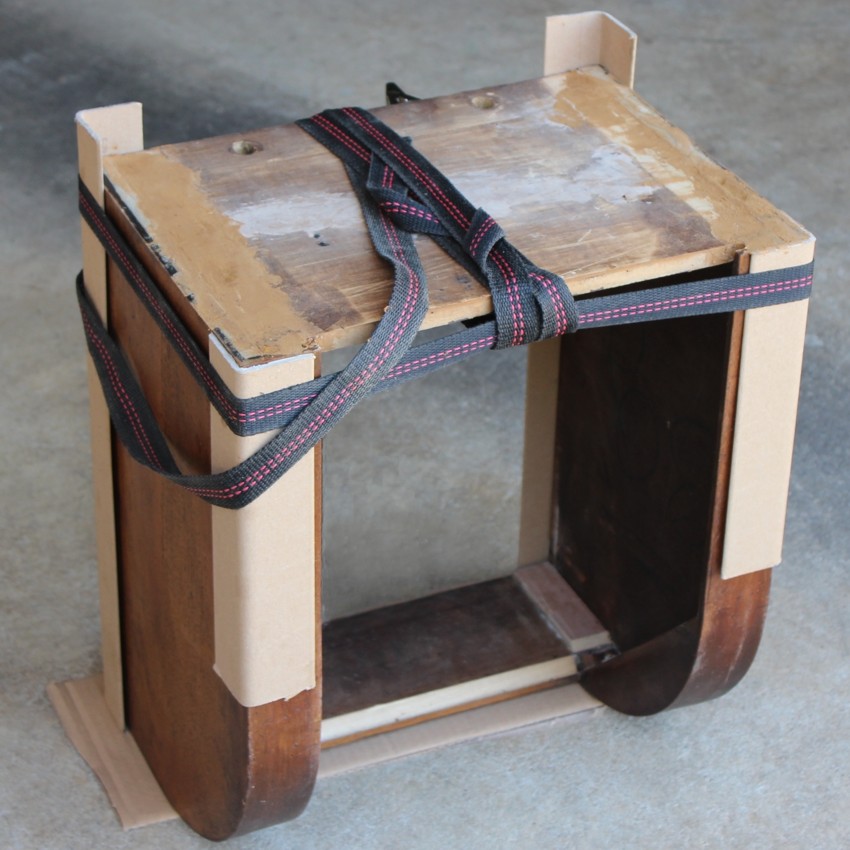

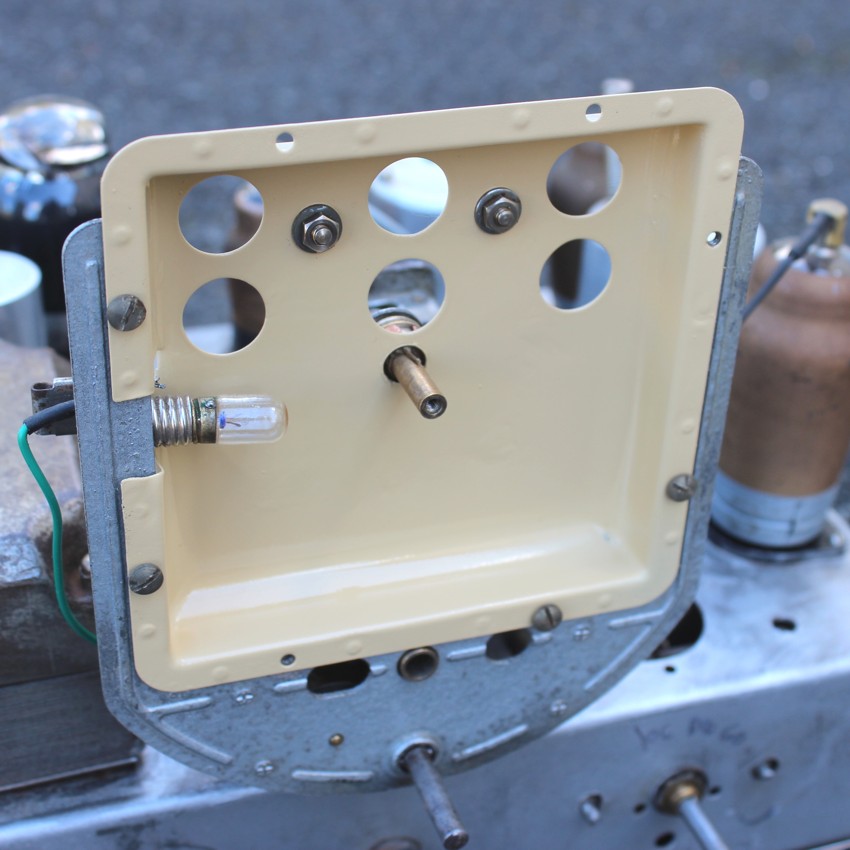

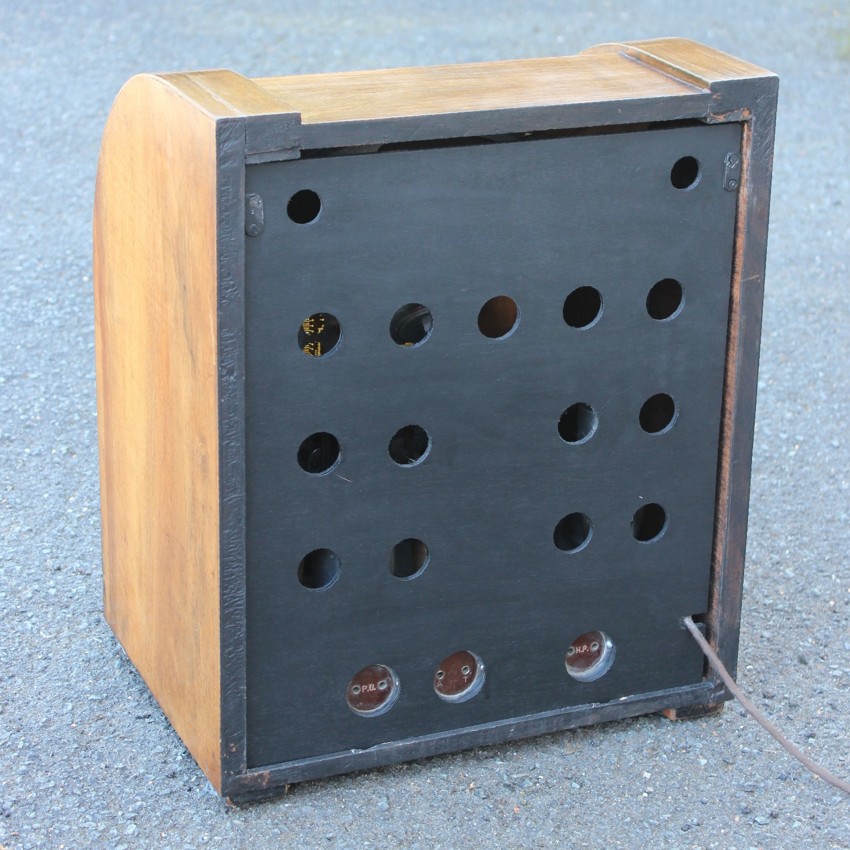

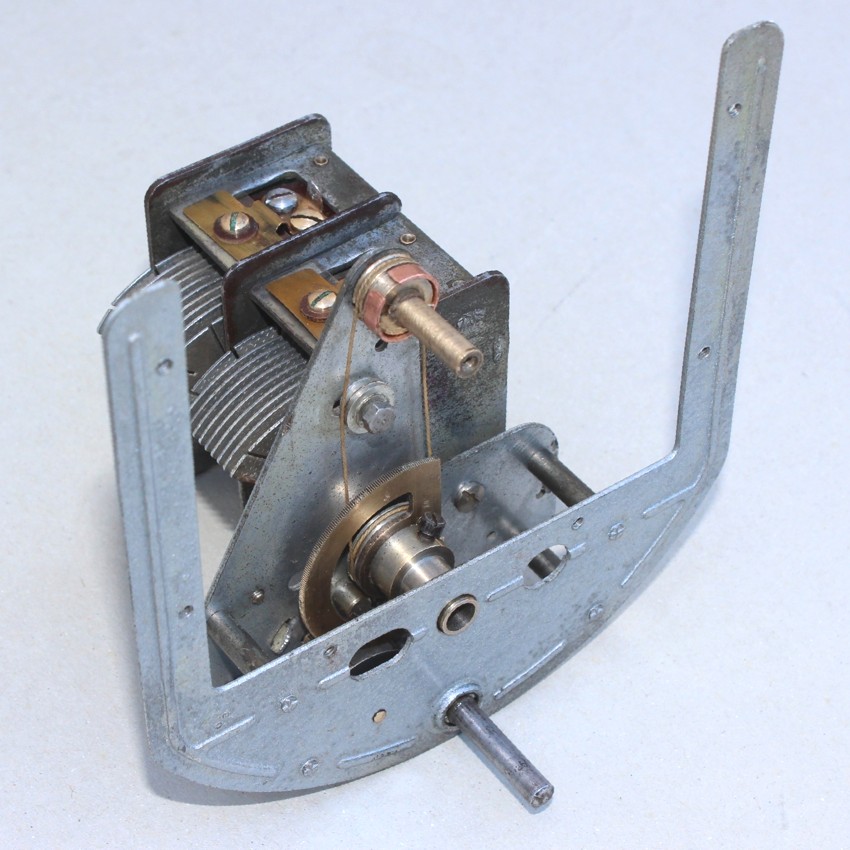

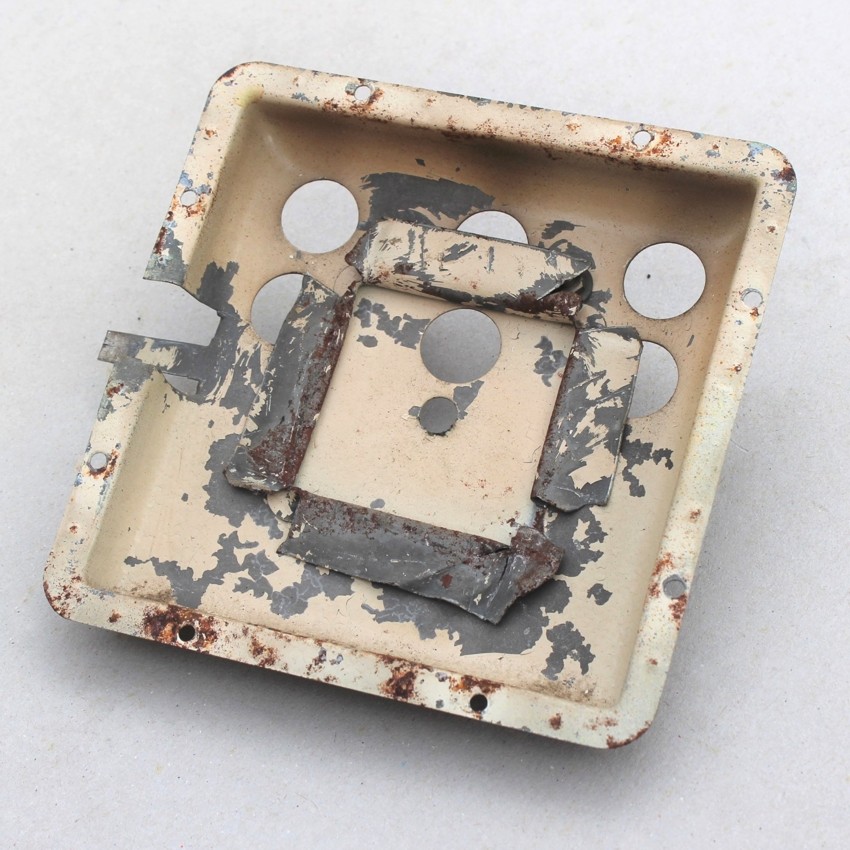

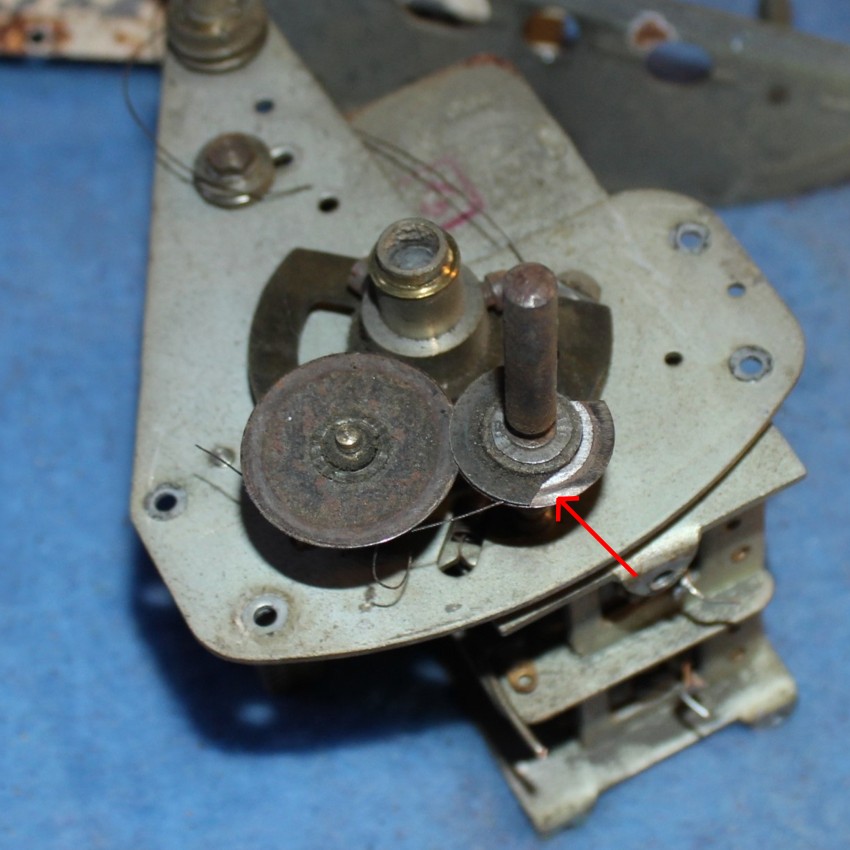

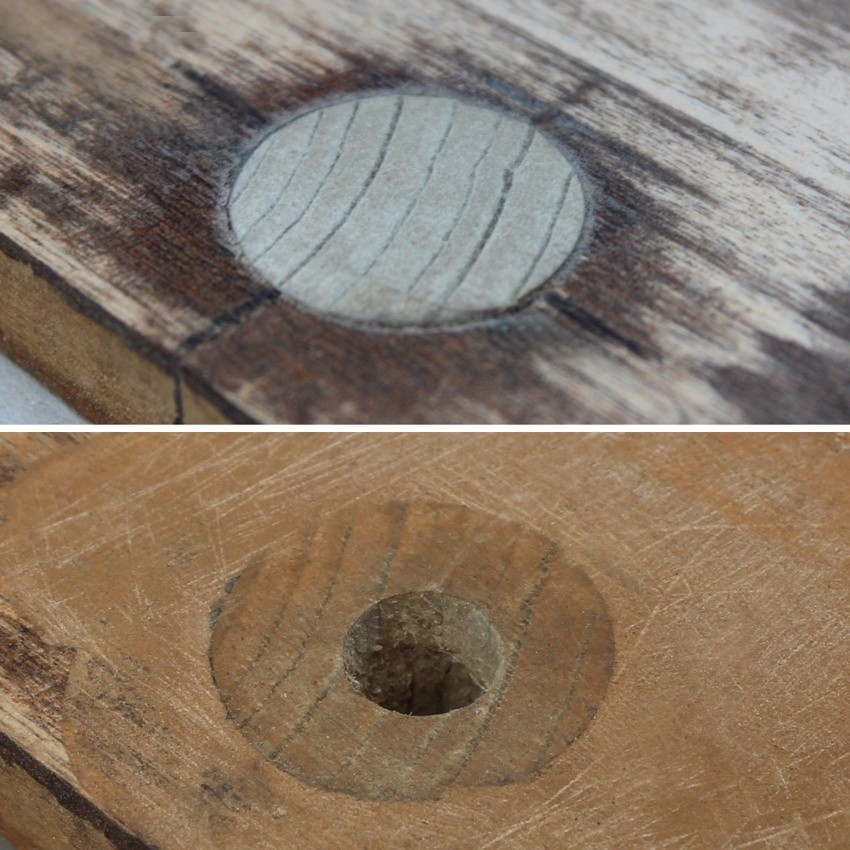

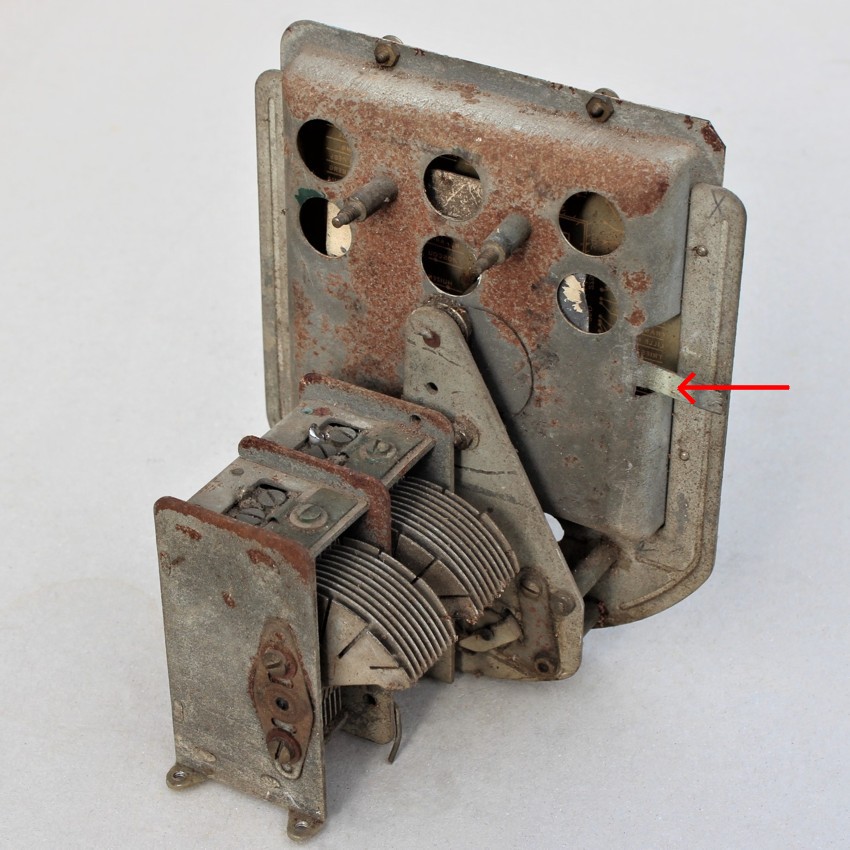

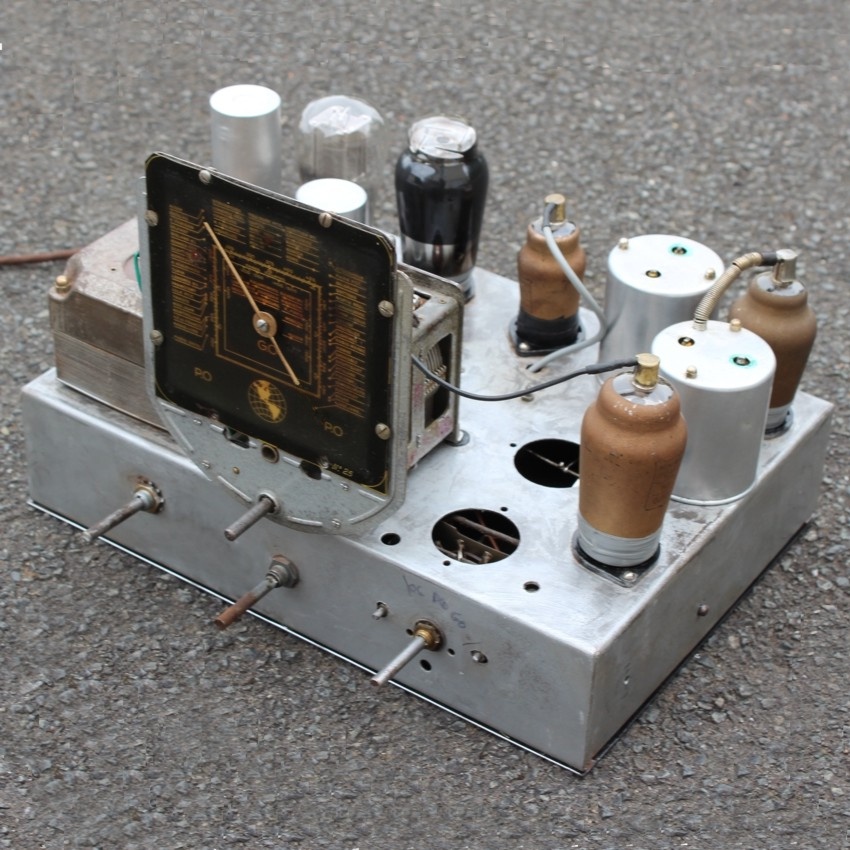

Des photos de la remise en état:
