Schneider Samba

Cliquez sur l' image pour l'agrandir dans un nouvel onglet..	Cliquez sur l' image...

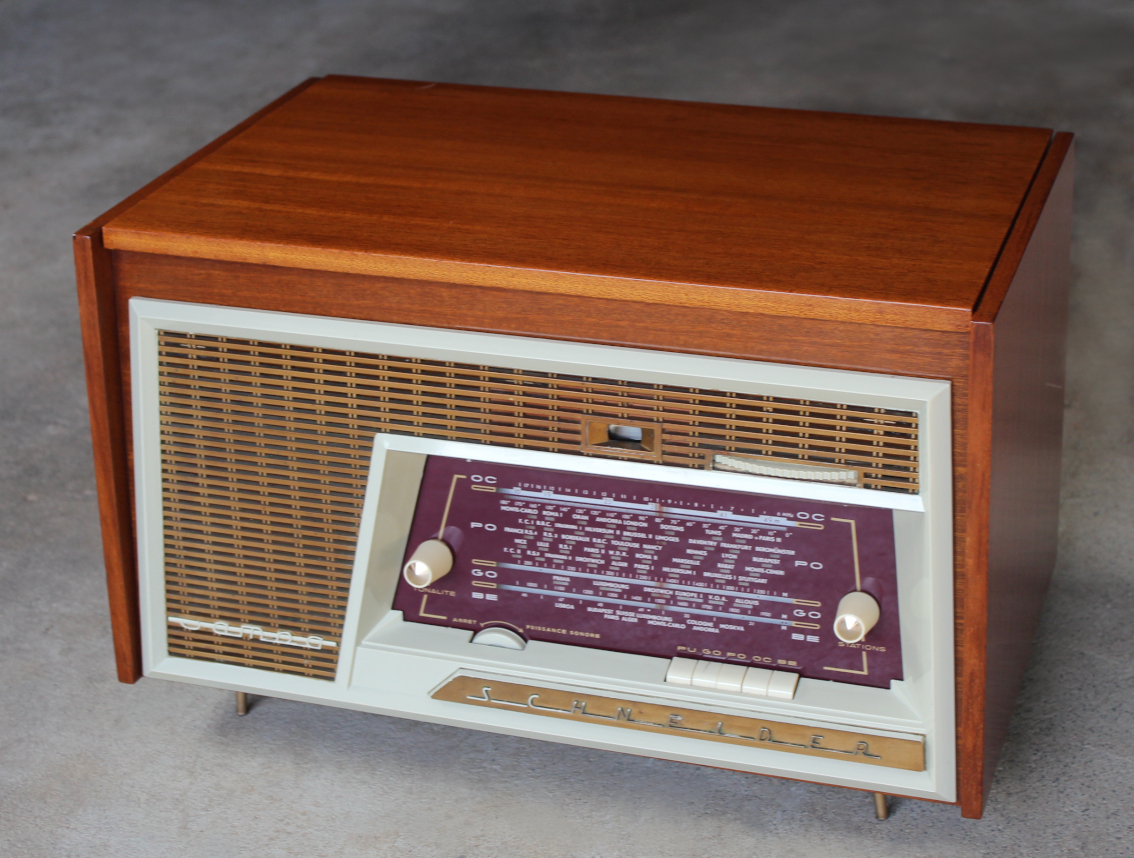

SCHNEIDER modèle Samba: 1958 (ombiné radio et tourne-disque)	Tubes ECH81 - EF89 - EBC81 - 6AQ5 - EZ80 - EM81
Le module radio... Alimentation: alternatif 110 à 245 volts en 5 gammes. Dimensions du coffret en mm : L= 450 - H= 310 P= 320 - Masse: 10 Kg Coffret bois couleur merisier - Enjoliveur de façade en résine plastique. 4 gammes d'ondes (GO - PO - OC - BE) Montage superhétérodyne - F.I. = 480 KHz HP elliptique (190 mm / 125 mm) à aimant permanent. 4 commandes en façade: Tonalité - Syntonisation - Marche/arrêt et volume - Molette d'orientation du cadre ferrite GO/PO. Commutateur de gammes d'ondes par clavier à 5 touches: PU (commutation phono) - GO - PO - OC - BE) Prise d'antenne - Prise d'entrée PU ( source audio externe)	Le module tourne-disque... Plateau: diamètre 200 mm 4 vitesses: 16,33,45,78 tours/min avec position de repos (T) du galet moteur. Moteur asynchrone alimenté sous 110 /130 volts et pourvu d'un condensateur permanent... (1µF 400 V) Arrêt automatique en fin de piste. Cellule à 2 saphirs: pour microsillons et pour 78 tours.

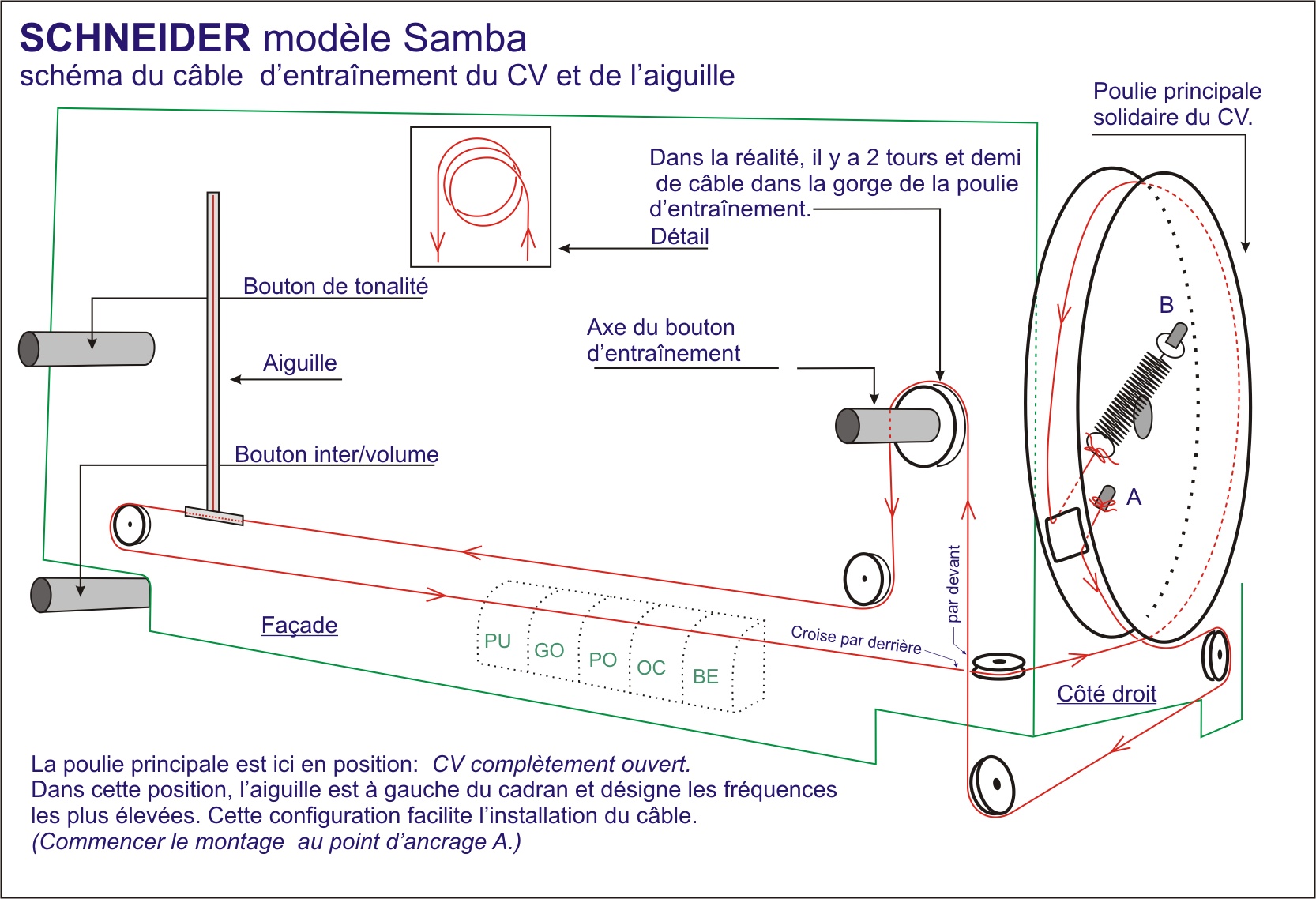

Schéma de principe - ( jpg - 90 Ko) document doctsf.com	Schéma de montage du câble d'entraînement du CV et de l'aiguille. ( jpg - 360 Ko)

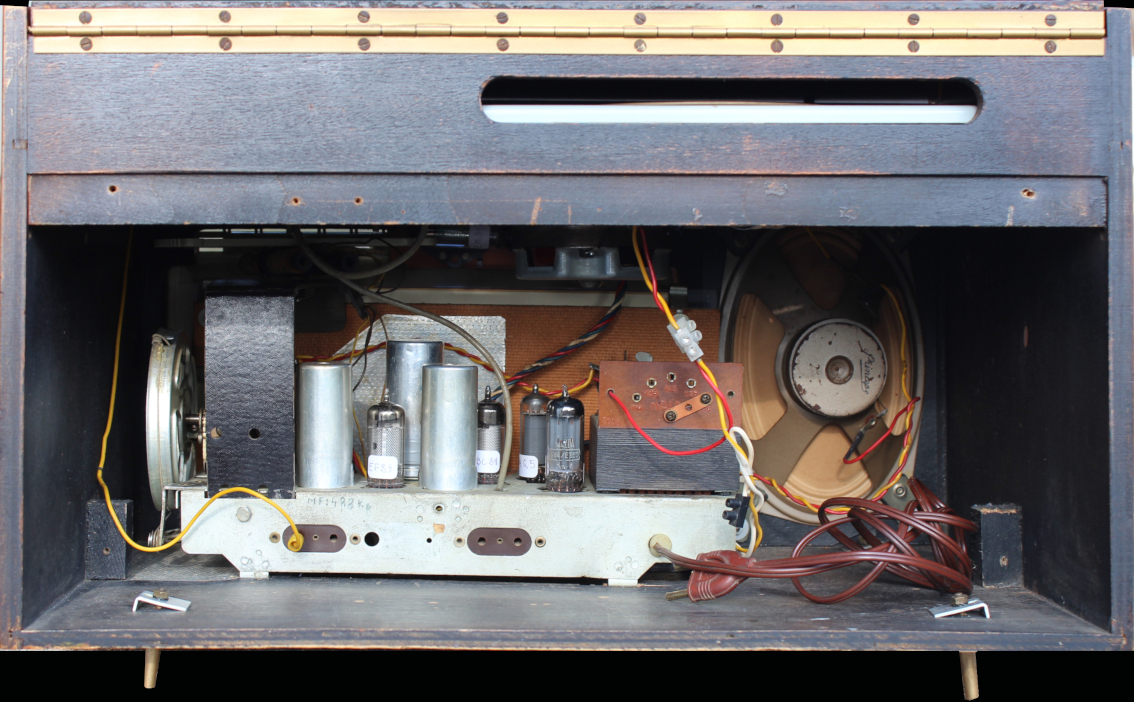

Quelques images du reconditionnement. LE MODULE RADIO ...

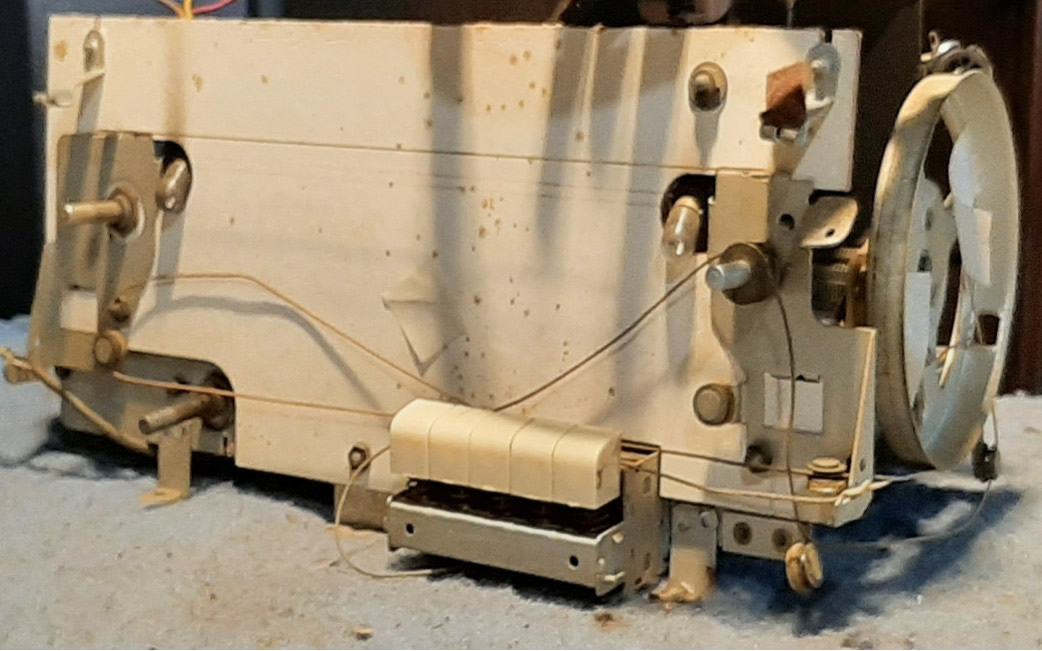

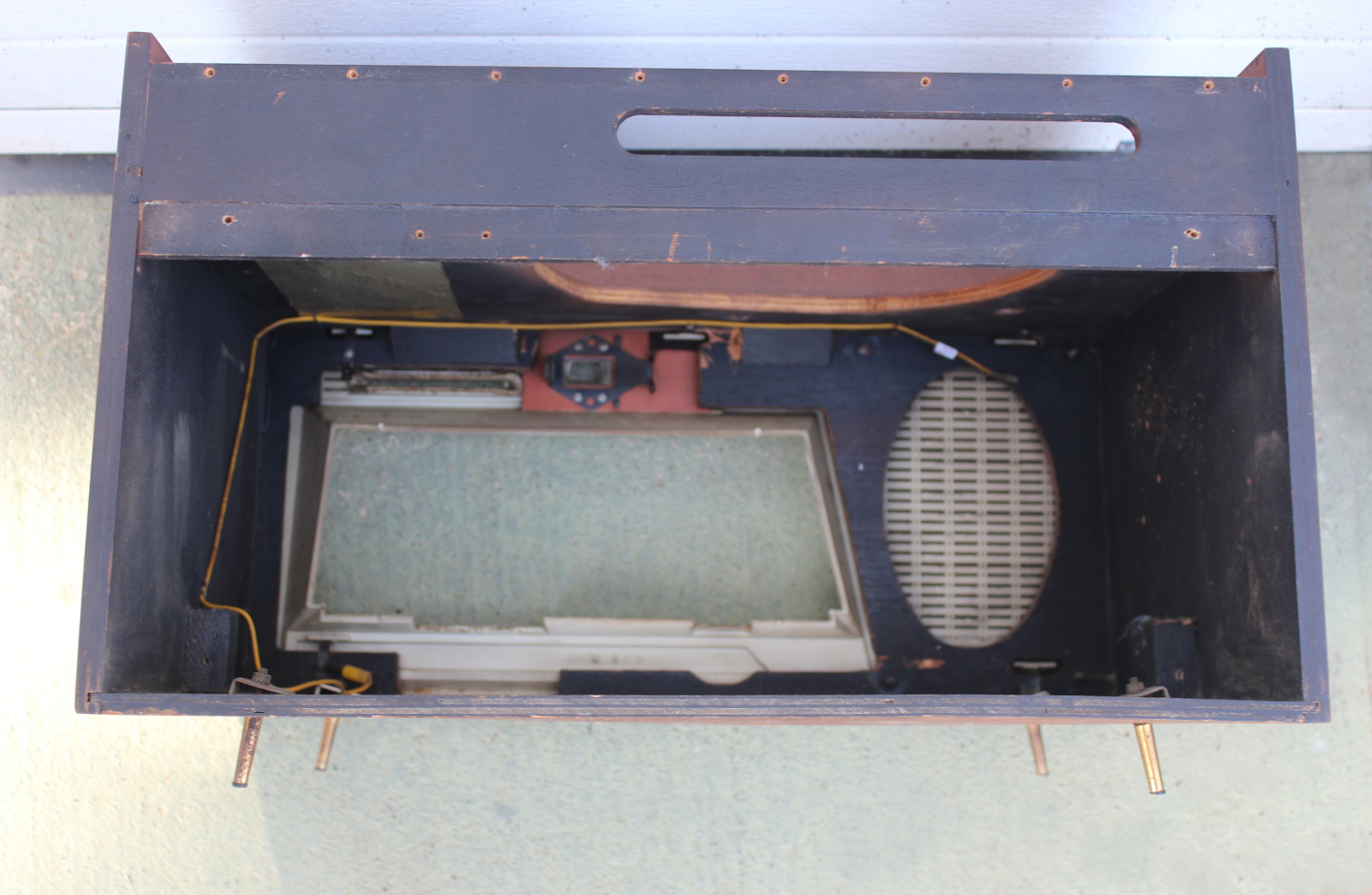

Oups! En manipulant le bouton de recherche des stations j'ai rompu le câble d'entraînement du condensateur variable ! Avant de le remplacer, il faudra d'abord reconstituer son schéma de montage...	Ne restent à retirer du coffret que l'enjoliveur de façade, les quatre pieds, et le fil-antenne ondes courtes.

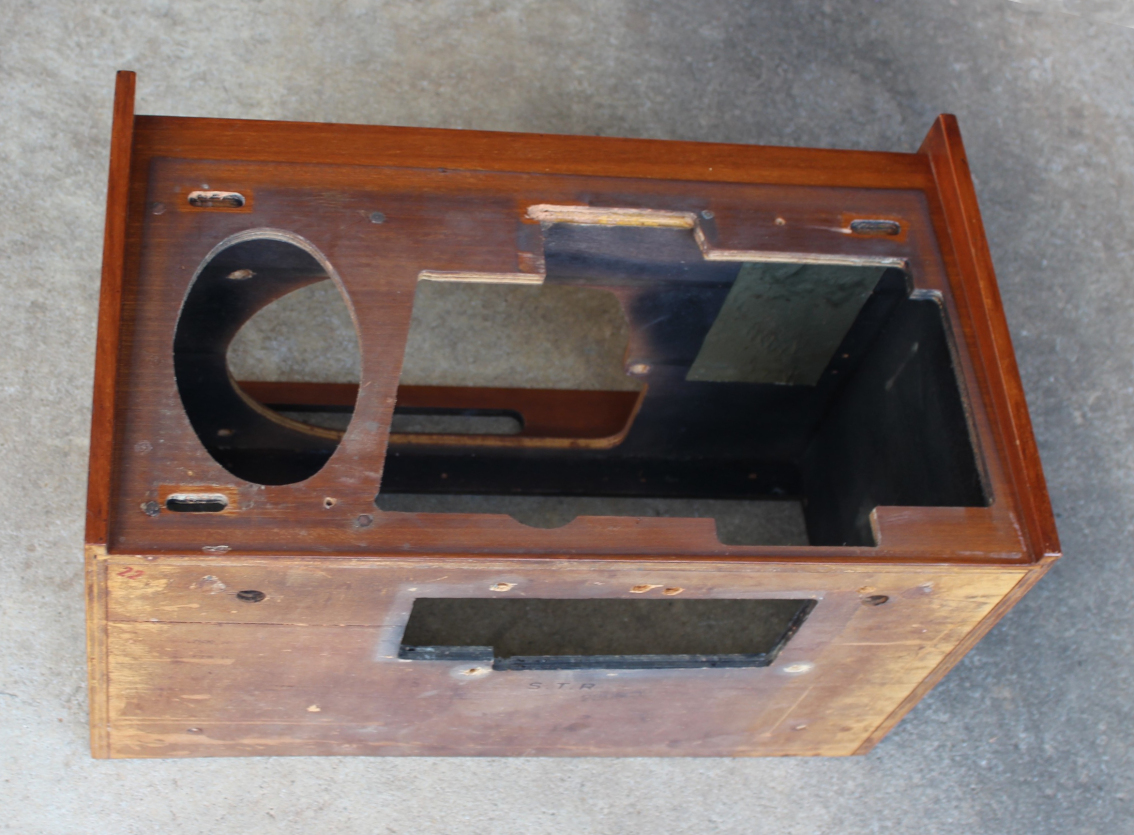

Voici le coffret dans sa plus simple expression! Le vernis est resté dans un état exceptionnel malgré son apparence. Un bon "lavage" à l' Essence F suivi d'un léger ponçage à la laine d'acier "triple 0" suffiront à préparer la rénovation de l'ébénisterie à la mattine gomme-laque appliquée au tampon.

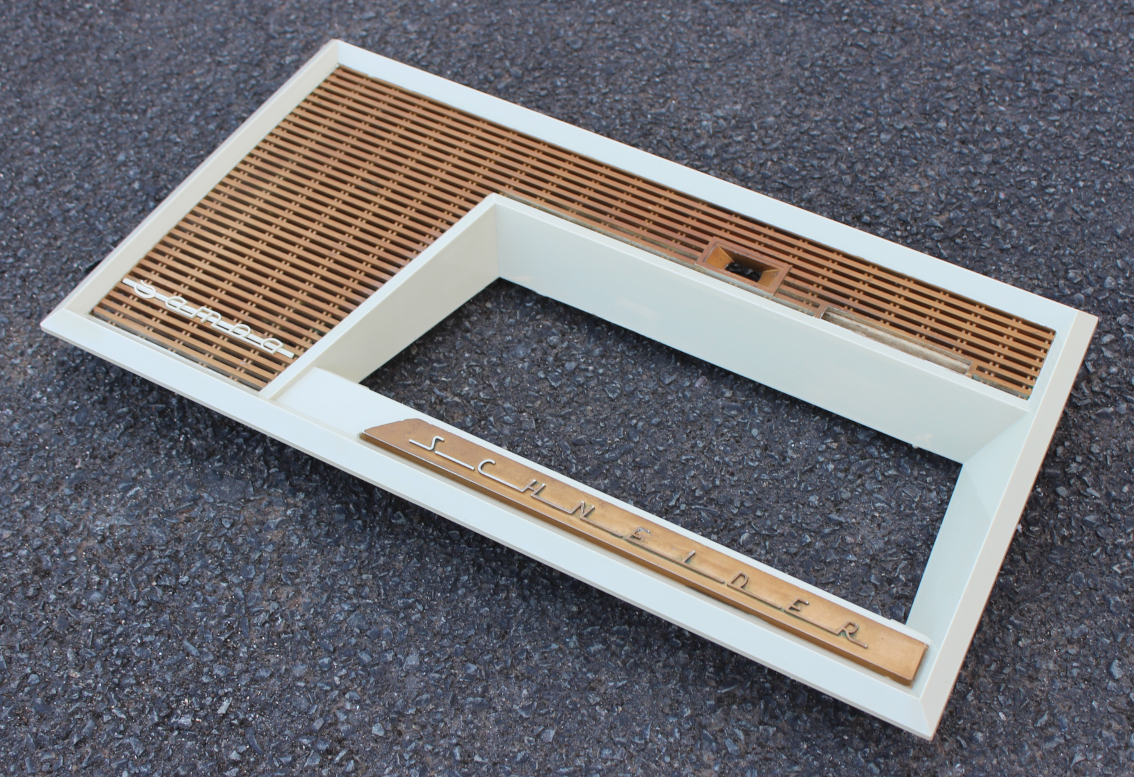

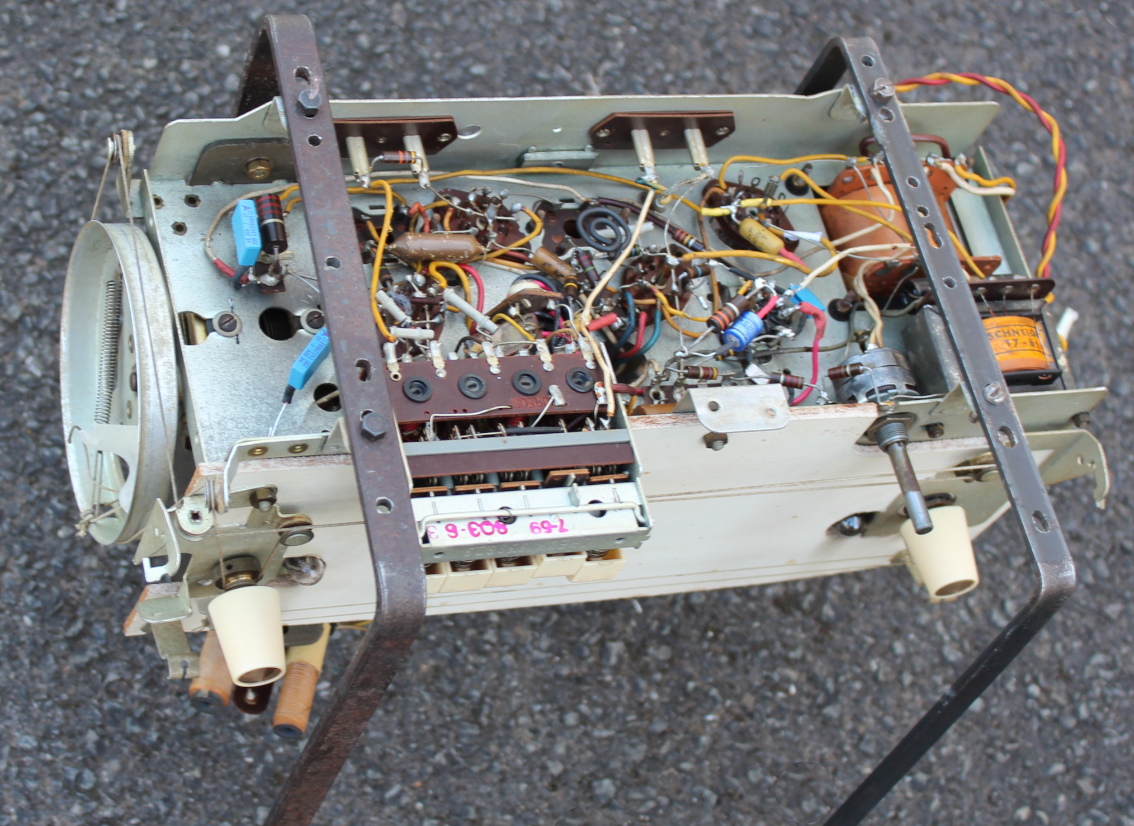

L'enjoliveur de façade.	Les deux supports métalliques en forme de U sont boulonnés aux pattes de fixation du châssis et permettent ainsi d'accéder facilement aux composants.

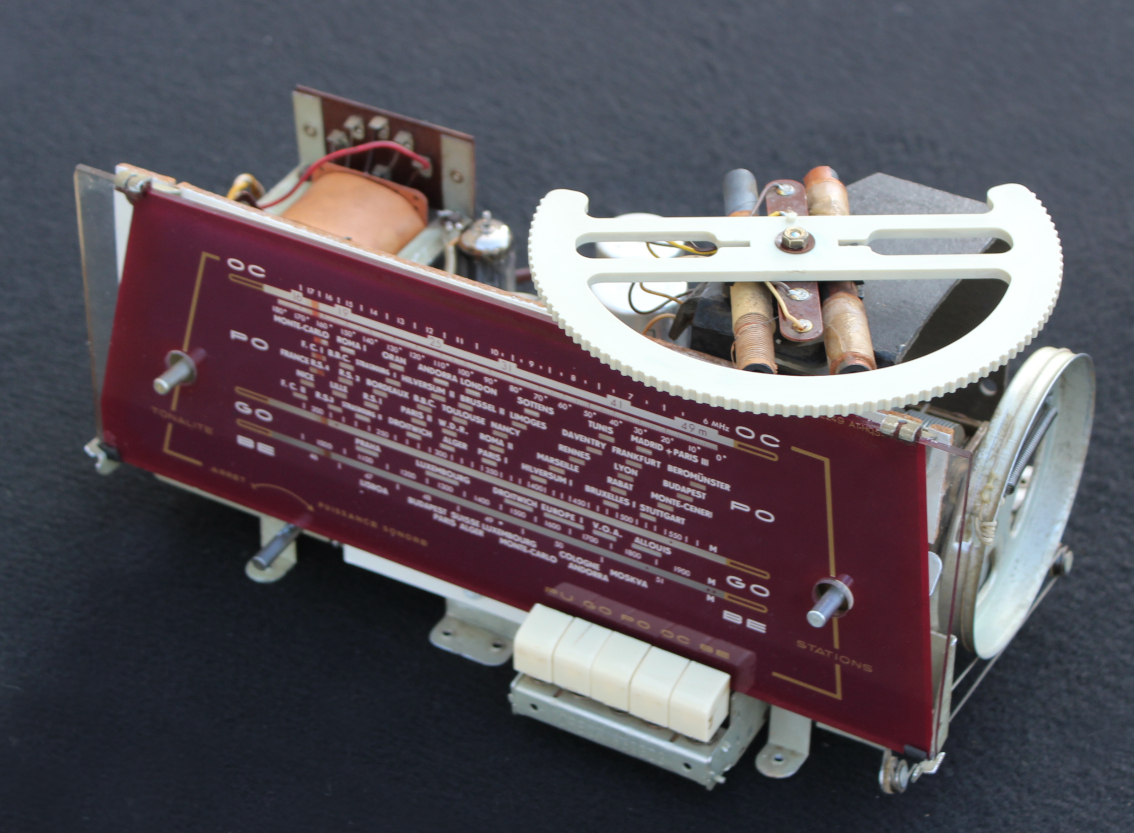

Deux vues du châssis... La plupart des condensateurs (électrochimiques et papier) ainsi que le câble d'entraînement CV-aiguille ont été remplacés. Le "fond d'écran" en isorel a été reblanchi. Après la remise en place de l'échelle des stations, voilà terminé le reconditionnement du module radio.

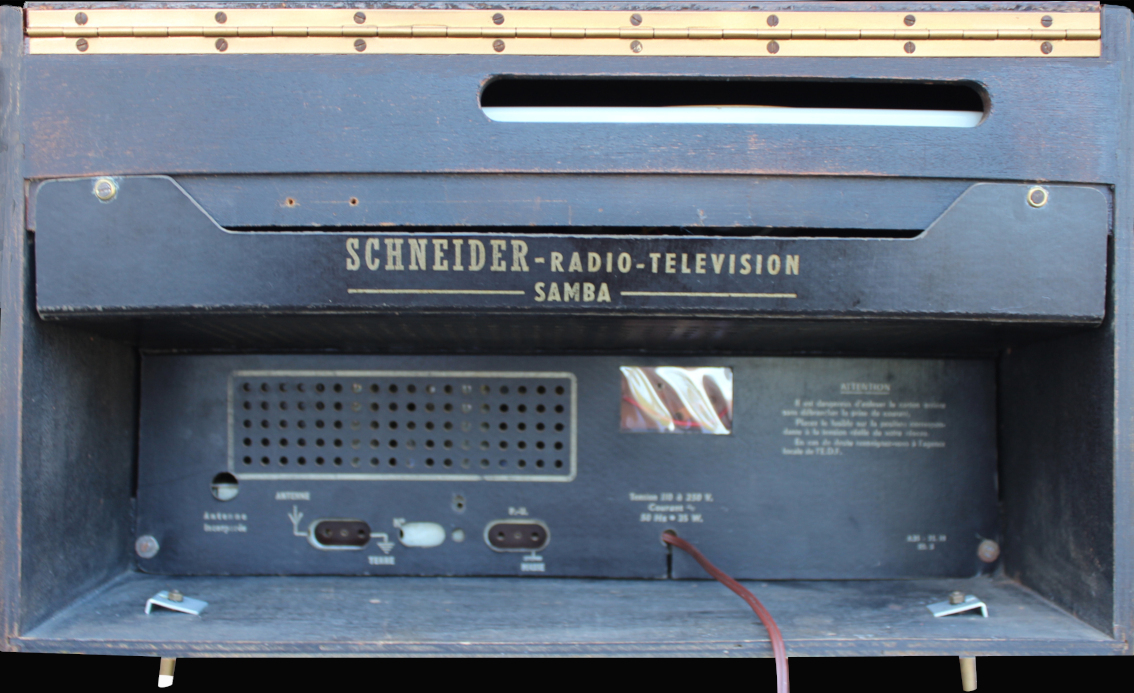

Retour du châssis dans le coffret et pose du carton arrière...
Quelques images du reconditionnement: LA PLATINE TOURNE-DISQUE ...
Le nettoyage de la platine...
Les trois "silent-bloks" qui isolent le moteur de la platine ont perdu leur souplesse et se craquellent, ils ne jouent plus vraiment leur rôle d'amortisseurs de vibrations. Le condensateur de marche inopérant a été remplacé par un autre de mêmes caractéristiques ( 1 µF - 400 V alternatif) (image de droite) Ce moteur fonctionne en 110/130 volts, L'alimentation est prélevée sur le transfo du poste.

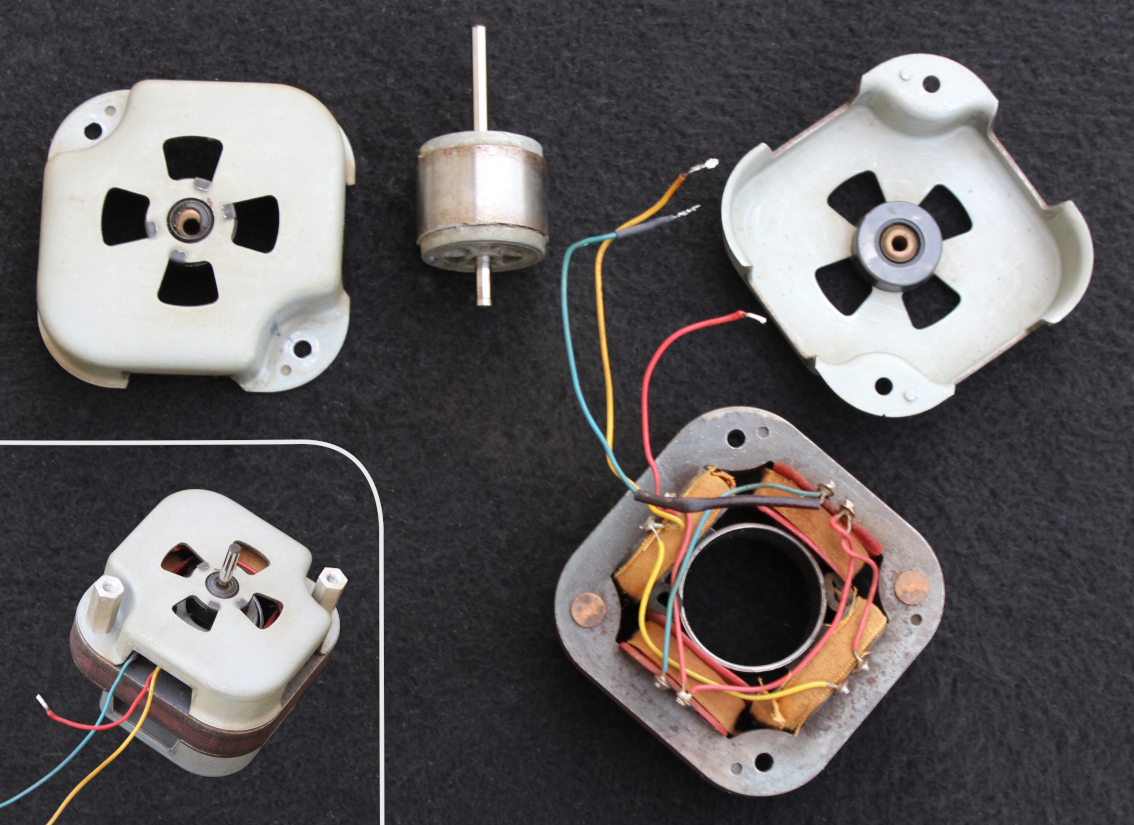

Le nettoyage du moteur... Au centre: deux vues de la tête de lecture: elle est hélas inopérante...	Ne restent à remettre en place que le plateau, son tapis en caoutchouc... et une tête de lecture fonctionnelle!

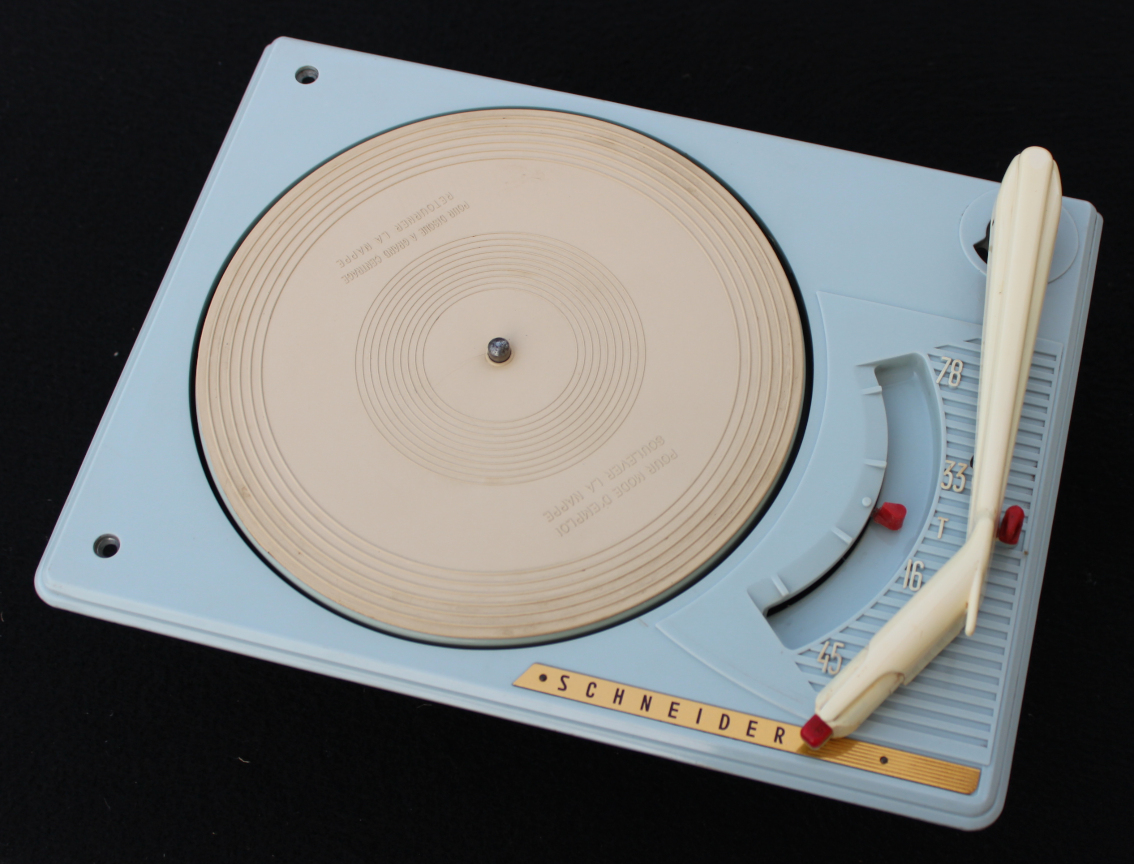

Le remontage de la platine est terminé. Le moteur entraîne normalement le plateau à toutes les vitesses. Mais les galets en caoutchouc ont durci et leur rotation est devenue bruyante. A défaut de trouver une cellule de lecture fonctionnelle, l'électrophone restera muet!	A voir... (Vidéo mp4 - 1' 40'') En France, il n'y a plus d'émission radio en modulation d'amplitude (AM) ... Mais grâce à mon petit émetteur GO-PO, le signal audio d'une station FM issu d'un petit transistor est converti en AM... et le vieux Schneider Samba tout ragaillardi le capte cinq sur cinq ! ! !
