Dimensions : L=345 mm - H=150 mm - P=270 mm - Masse: 4,6 Kg
Le coffret contient l'électronique et les mécanismes. Il est formé de deux coques en. plastique.
L'enceinte acoustique indépendante sert de couvercle de protection. Elle est en contre-plaqué gainé aspect toilé gris clair.
Le baffle en plastique gris foncé supporte un haut-parleur de 16 cm à aimant permanent inversé (Z = 4 ohms)
La grille décorative frontale est en plastique gris-clair.
Alimentation: alternatif: 127 à 240 V en 4 gammes.
Redresseur au sélénium. (?) (voir image ci-dessous)
4 vitesses: 18 - 33 - 45 - 78 tours / min.
Cellule de lecture à pointe diamant. (voir images ci-dessous)
Plateau métallique diamètre : 200 mm
2 boutons: volume et tonalité sur la face avant, (visibles quand l'enceinte est retirée.)
2 prises à l'arrière. (voir images ci-dessous)
Câblage sur circuit imprimé.
Arrêt automatique en fin de disque - Pas de retour auto du bras de lecture.
Ressemble à l'électrophone Philips AG4257 de 1965.

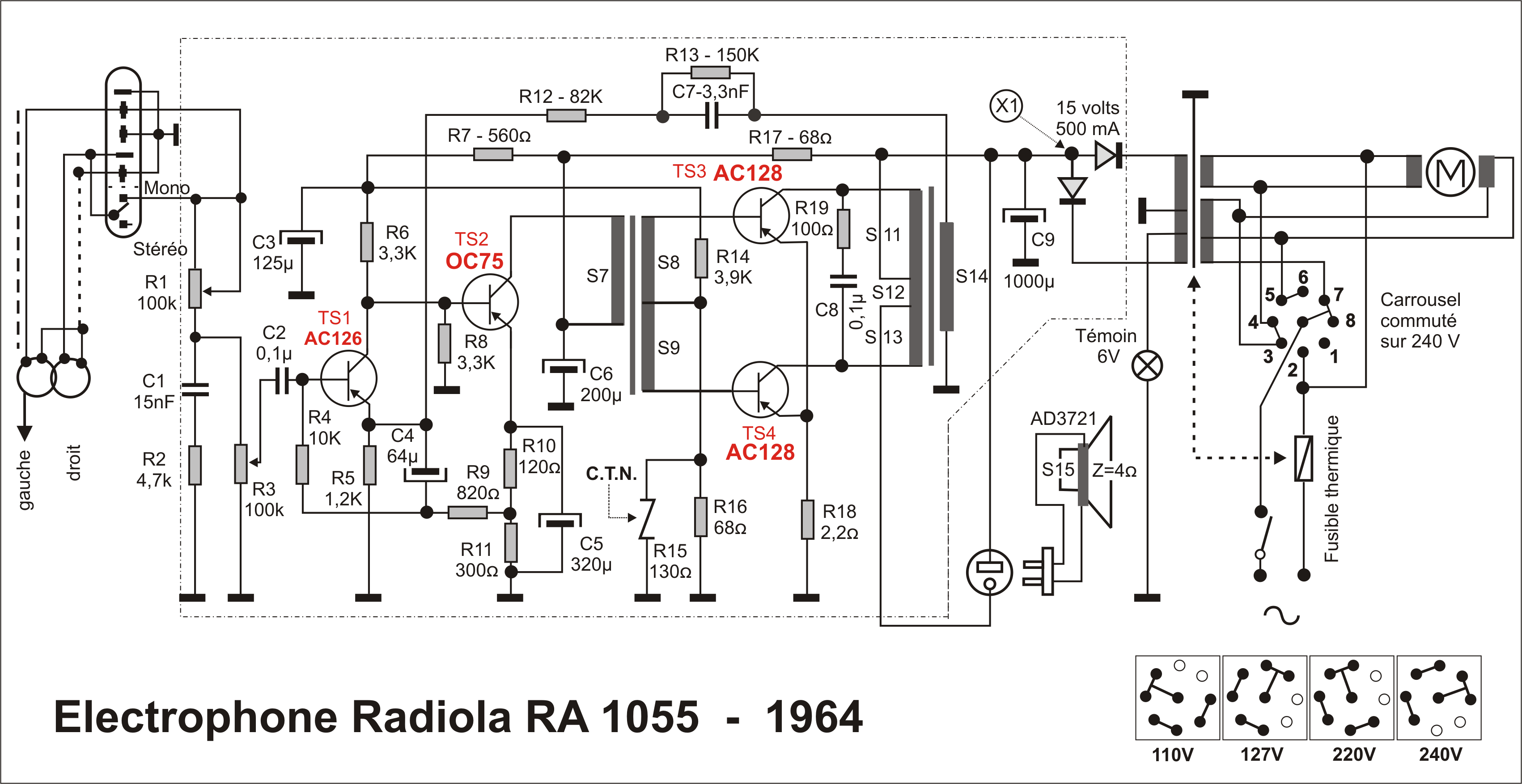

Le schéma de principe ( Format .png - document retracé )
Réglages et valeurs des composants ( format .pdf )

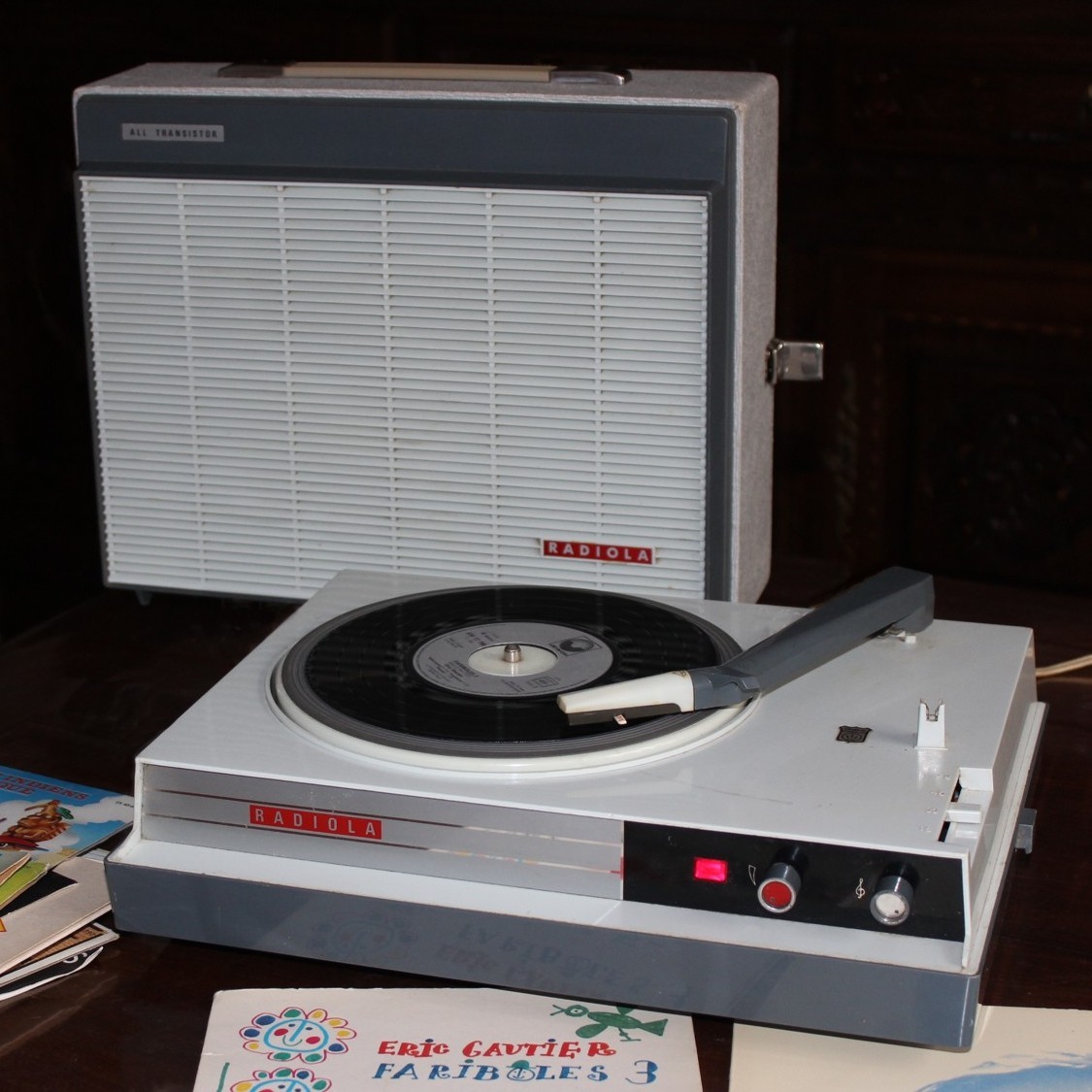

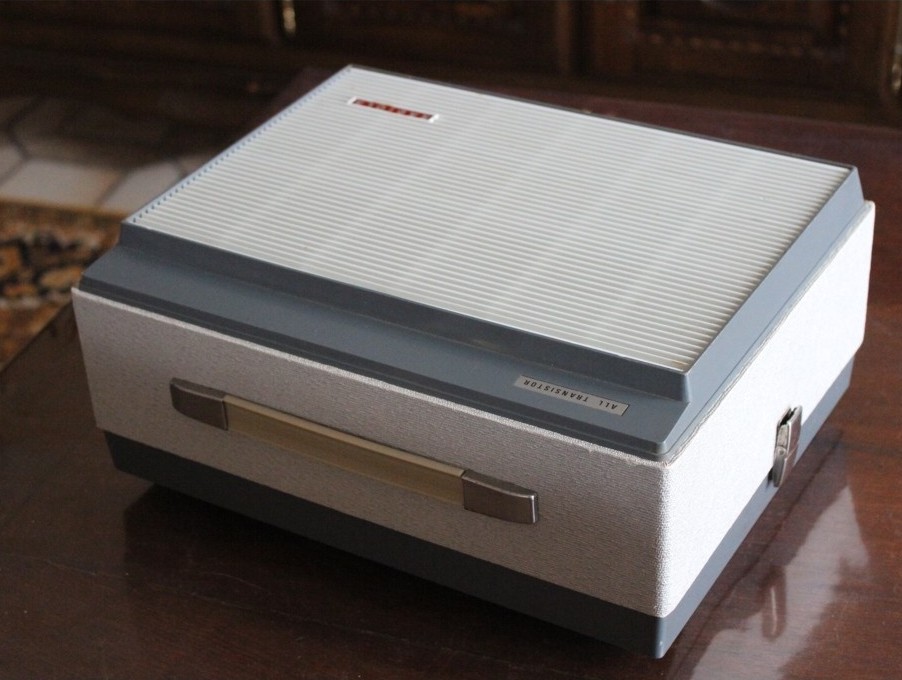

L'électrophone en position d'utilisation

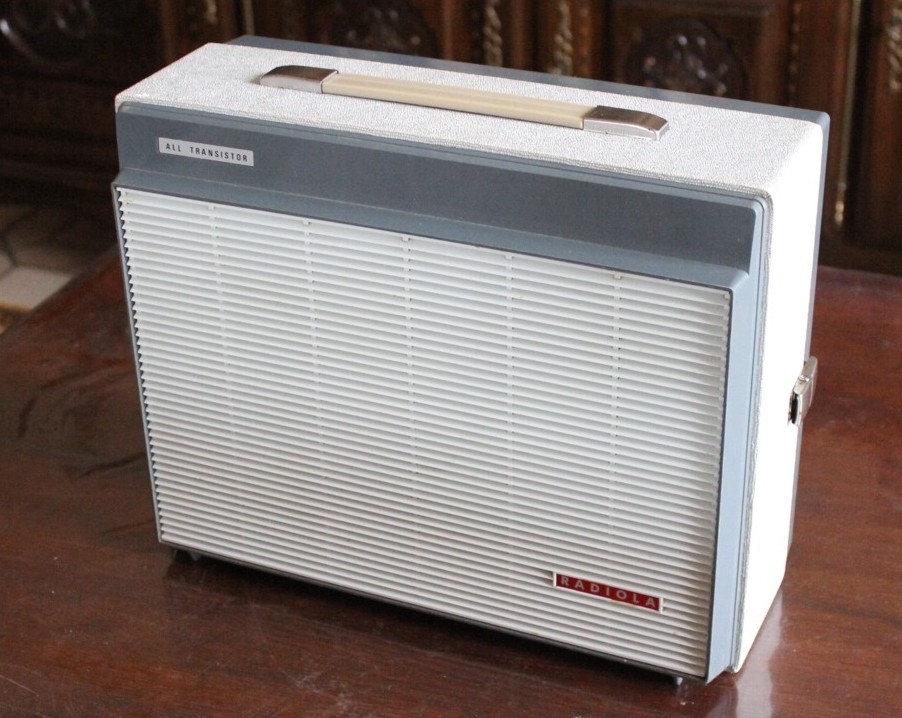

.En position de transport

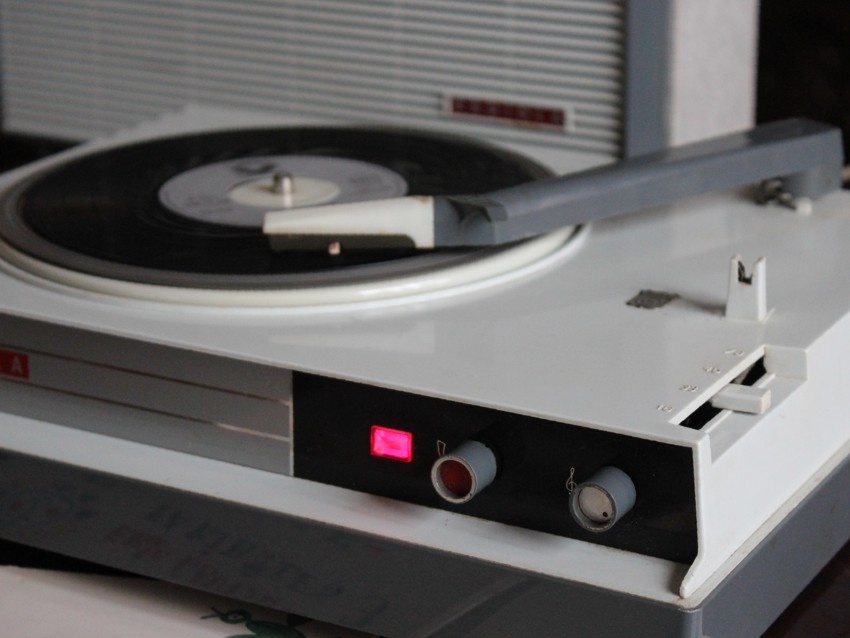

Les commandes sont regroupées au coin droit de la platine

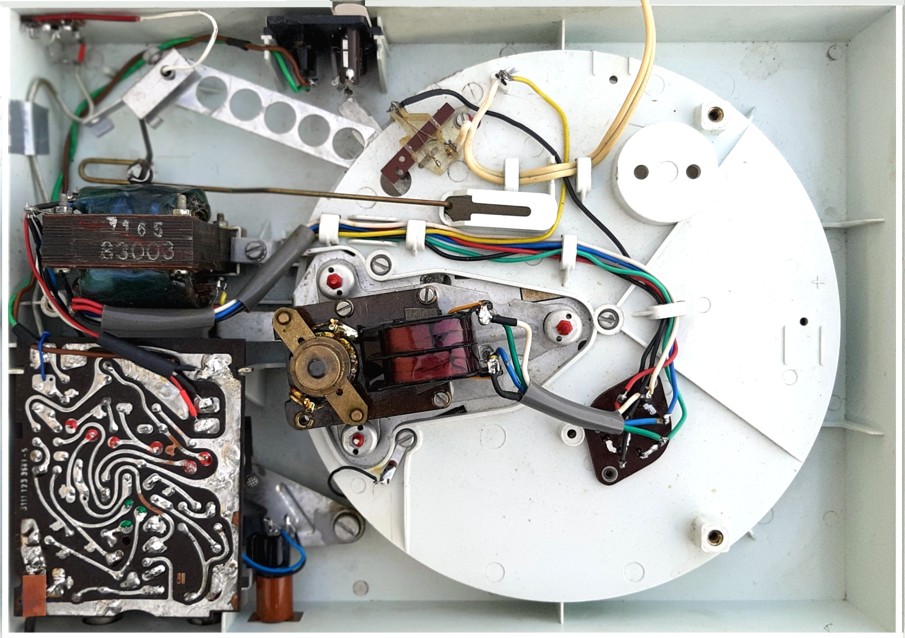

Une vue générale des composants sous le plateau.

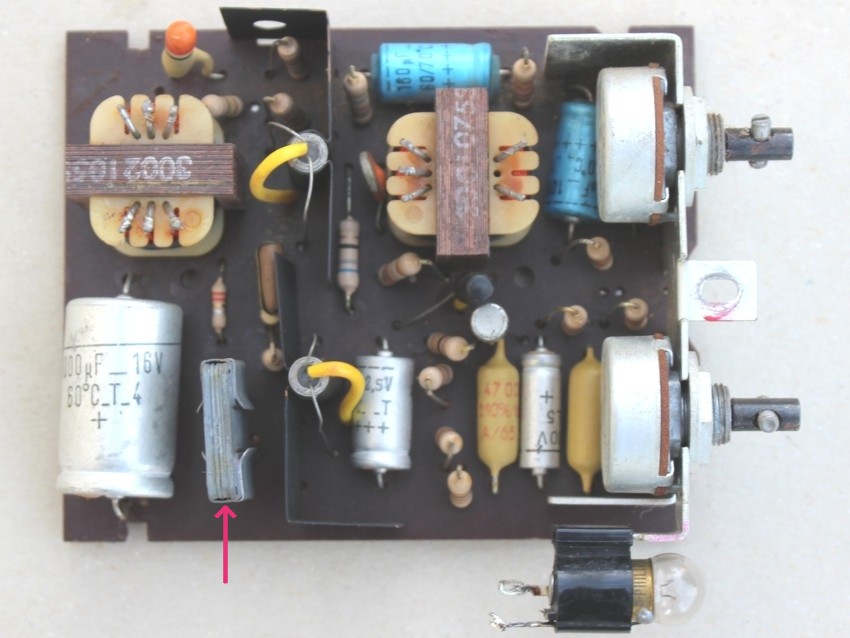

L'ampli vu côté composants... Le redresseur (flèche) est-il au sélénium?

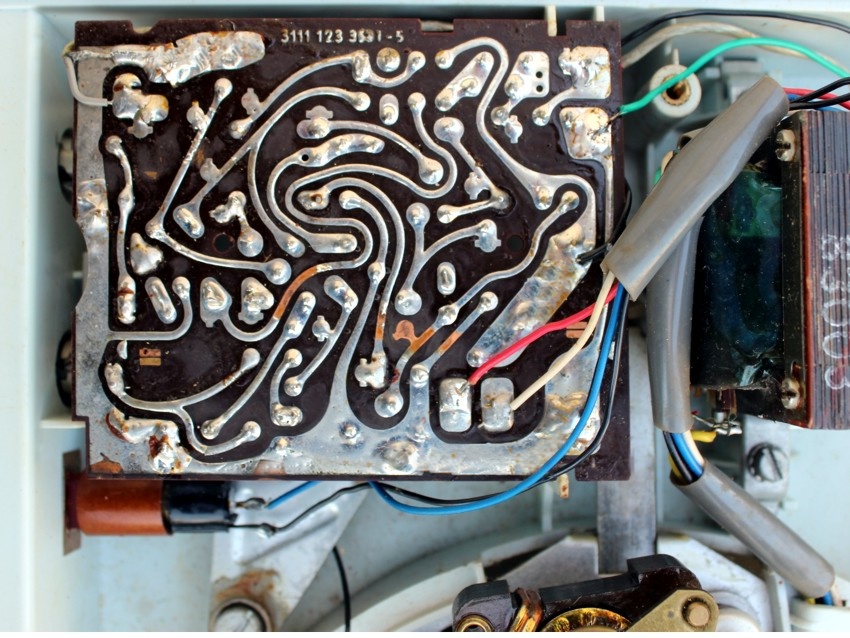

L'ampli vu côté cuivre.

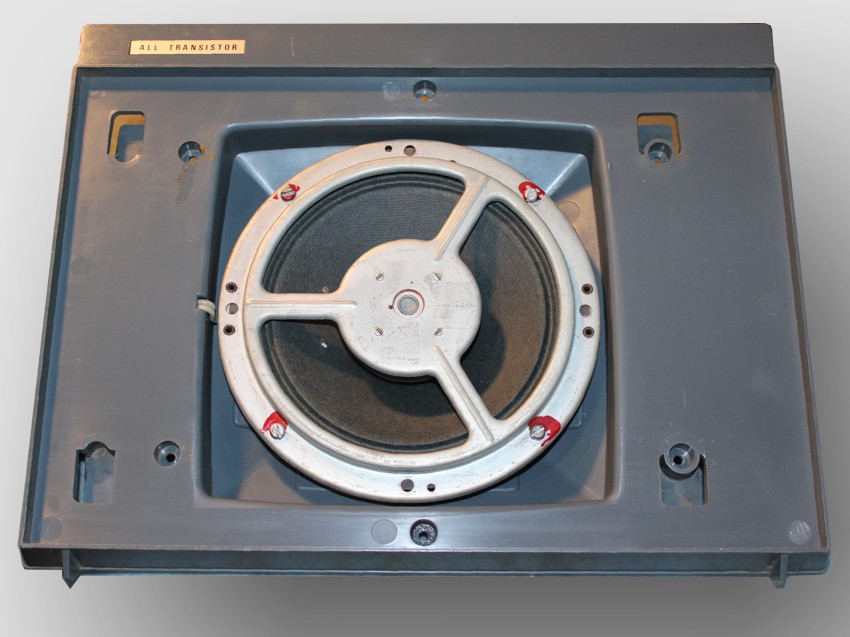

Le haut-parleur à aimant inversé en place sur son support.
Les prises sont situées sur la face arrière.
- A gauche: branchement de l'enceinte.
- A droite: sortie (avec commutation) pour ampli mono/stéréo.

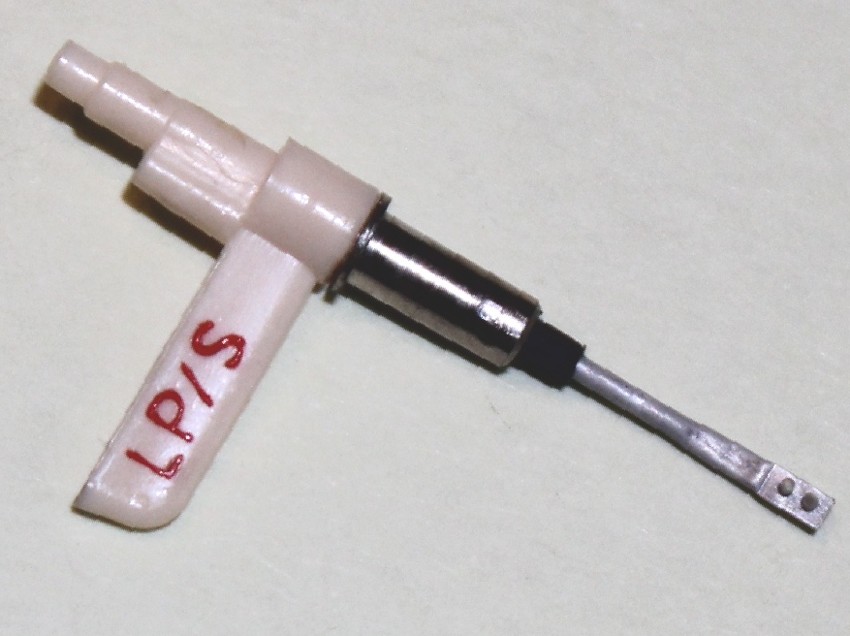

Ci-dessus: gros plan sur l'aiguille à pointe diamant.
ref. N 516 Philips - 2 pointes (données doctsf.com)
Images de gauche: deux aspects de la cellule - Système CE 5 contacts.
ref: AG 3310 Diamond
AH DZ
ou
ref: 22 GP 200 Philips AH LW (données doctsf.com)
