Deux modèles sont présentés ensemble dans cette page:
à première vue, rien ne les distingue !
Cliquez sur l'image pour l'agrandir dans un nouvel onglet...
Philips L3F73T
Philips L3F73T
Dimensions: L = 26 cm - P = 10 cm - H = 24 cm
Masse: 2,5 Kg
Alimentation: 6 volts (4 piles "torche" LR20 en série)

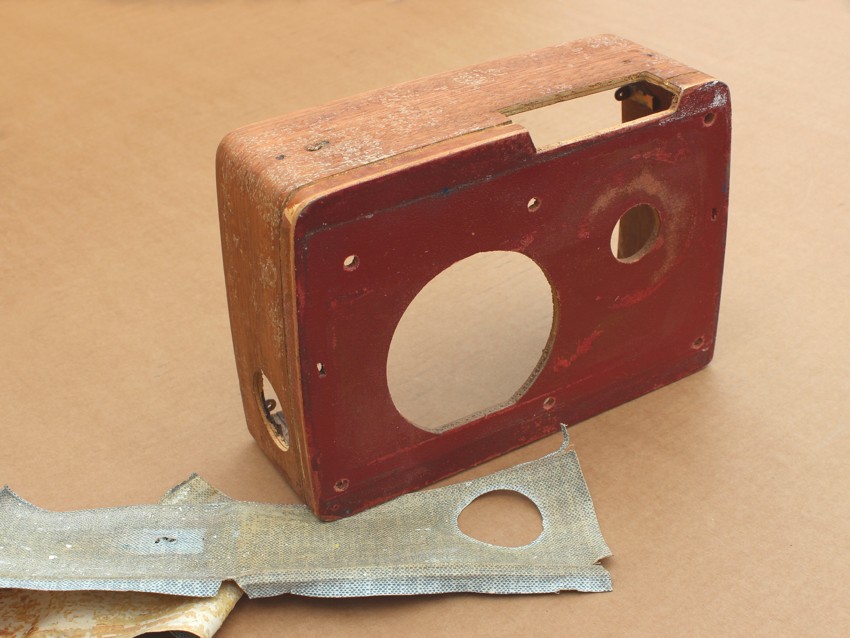

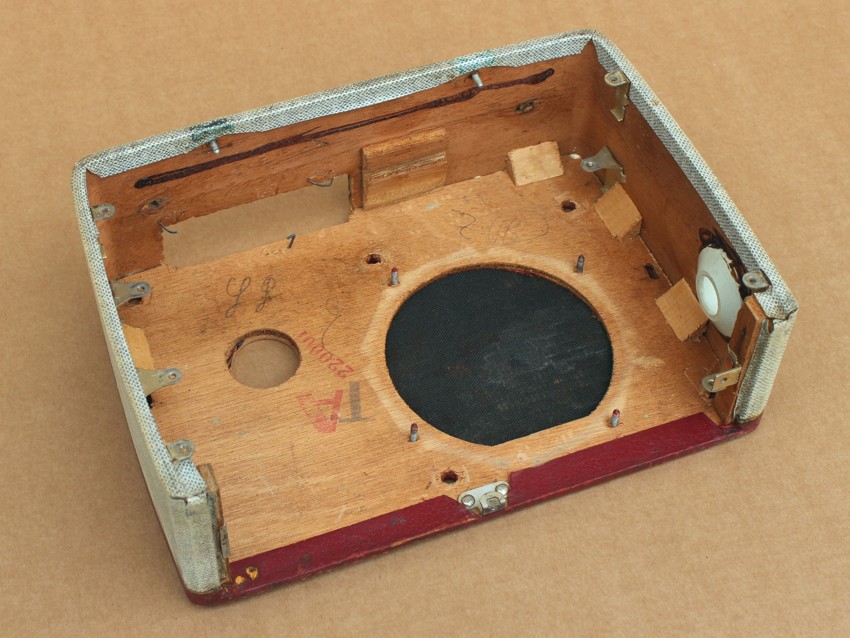

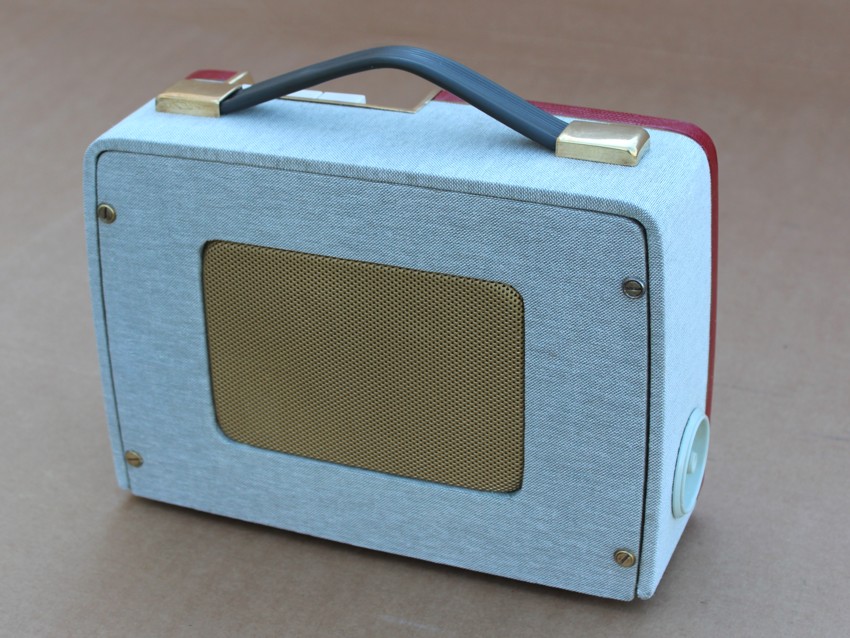

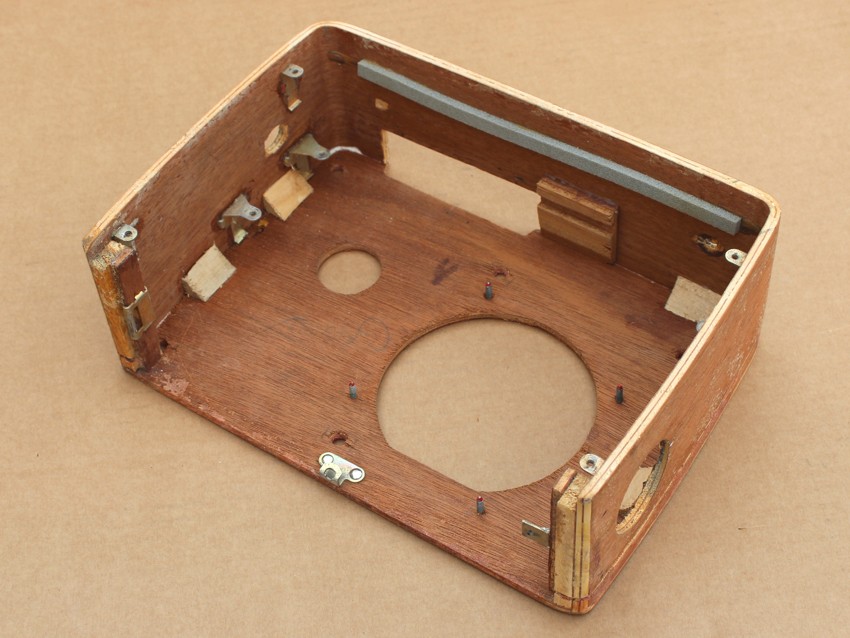

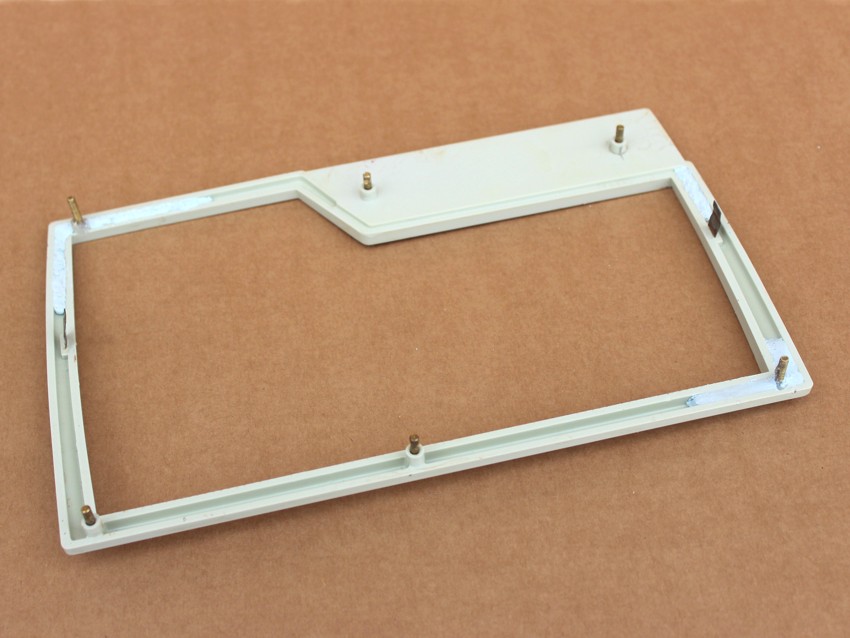

Poste horizontal. Coffret en bois gainé. Encadrement de façade en résine plastique.
Grille HP en tôle d'alu perforée.
Poignée de transport en matière plastique.

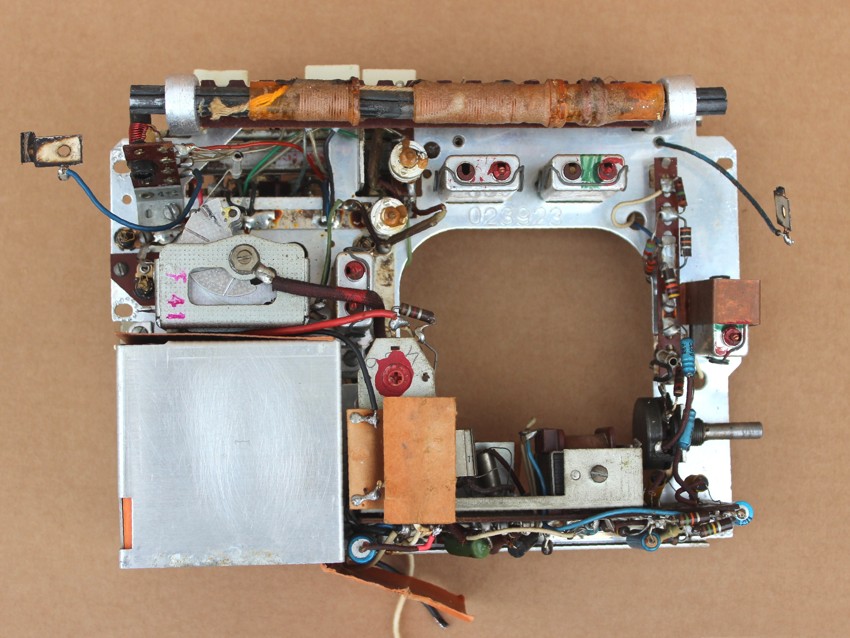

Bloc châssis en aluminium.
Superhétérodyne - FI = 455 KHz
Haut-parleur 5 ohms à aimant permanent. (diamètre: 13 cm)
Réception sur cadre ferrite en GO et PO
Bouton de volume sur le flanc gauche.

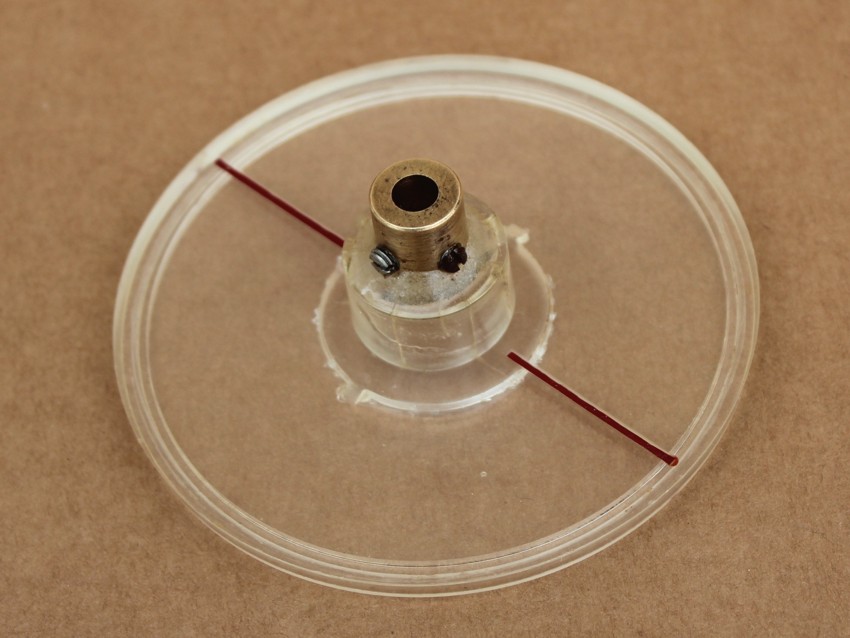

Bouton de recherche des stations en façade.

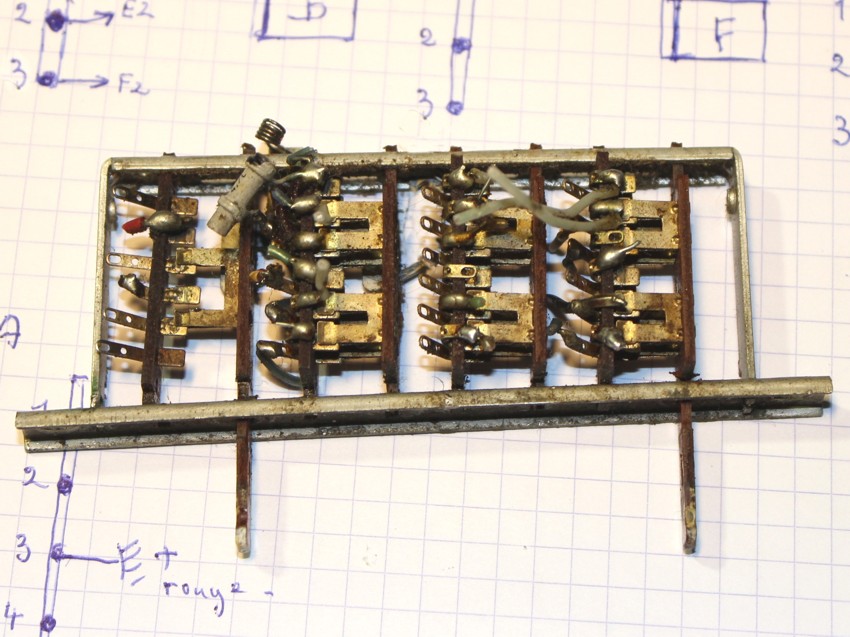

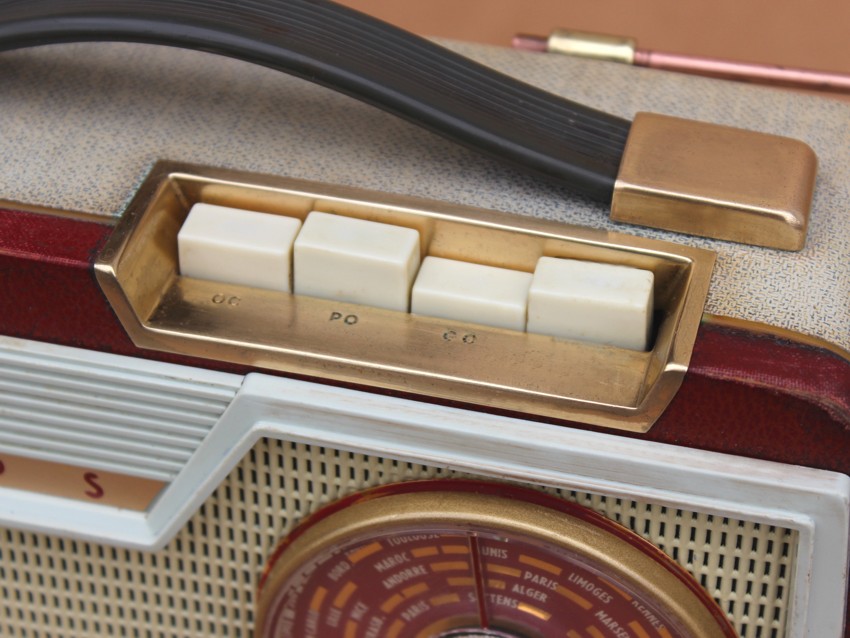

L3F73T: 3 gammes d'ondes: (GO - PO - OC ) - Clavier à 4 touches: GO - PO - OC + Marche/Arrêt

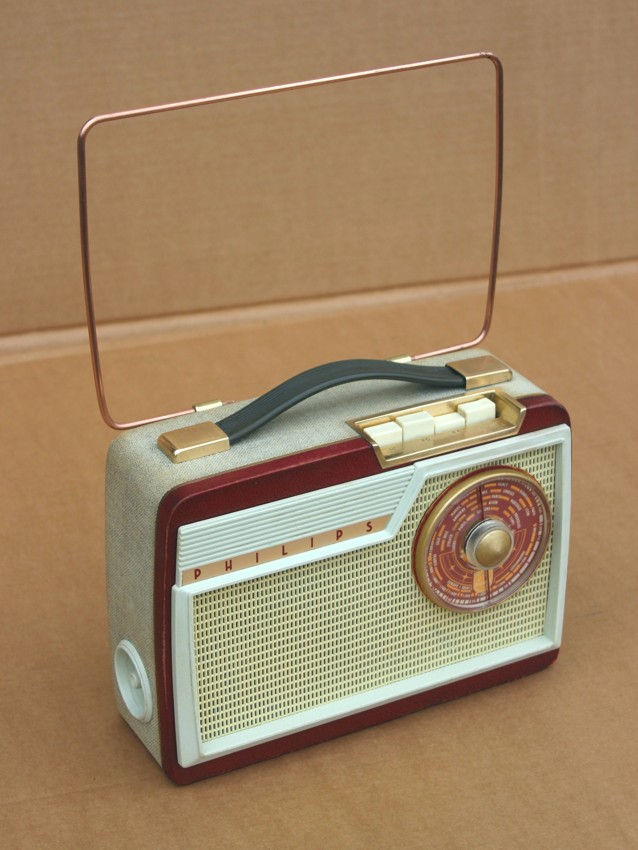

Réception OC sur antenne monospire repliable sur la face arrière.
L3F83T: 2 gammes d'ondes (GO - PO) - La touche OC est affectée à la commutation cadre / antenne.
Le récepteur Philips L3F73T est l'équivalent du Radiola RA 328T
Lire sur Radiofil magazine N. 43 de mars-avril 2011 l'article deYves Antonini consacré à la restauration d'un récepteur Philips L3F73T.

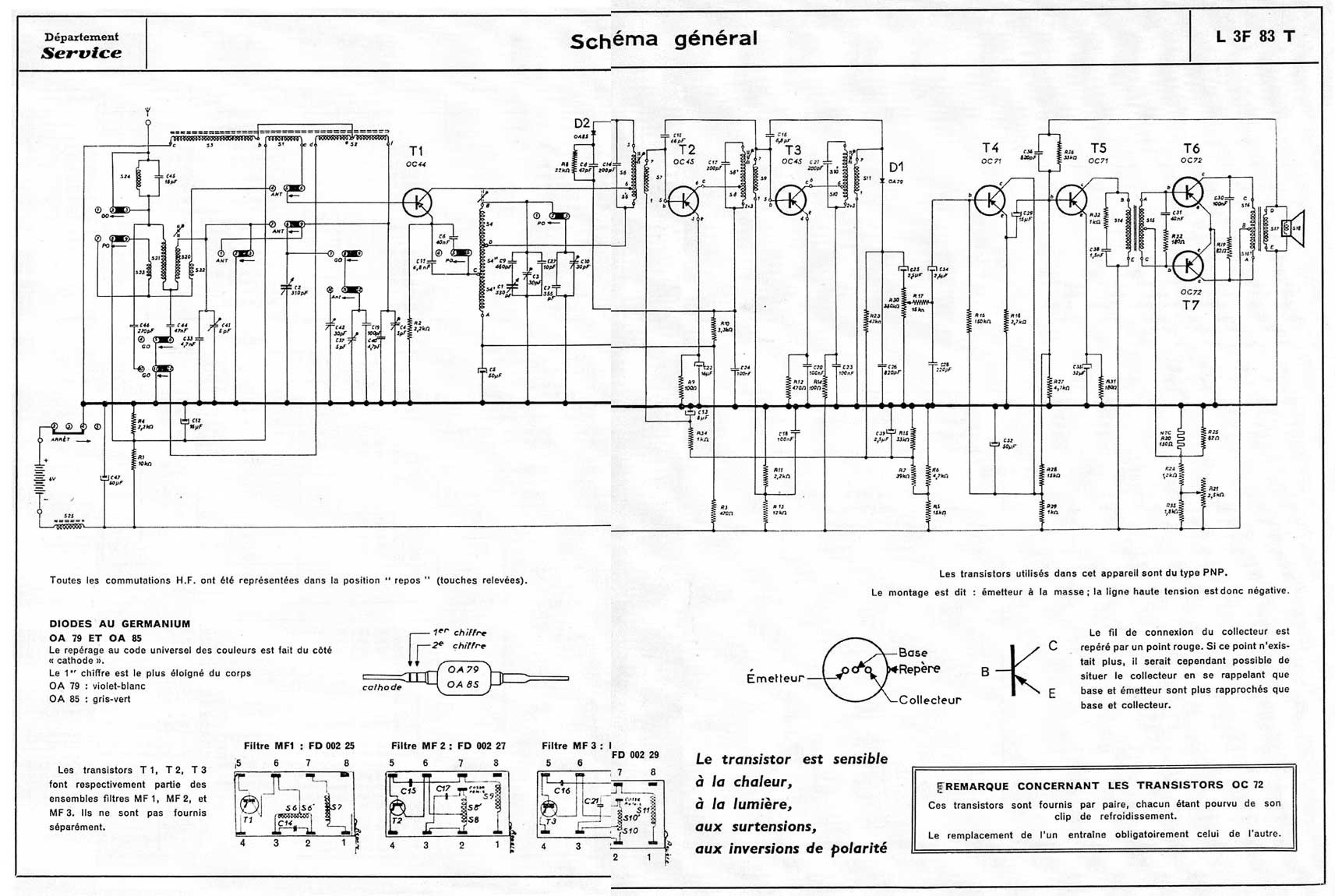

Le schéma du L3F83T - 1,5 Mo - format jpg
La notice du L3F73T - 4,3 Mo - format pdf Document
La restauration des deux récepteurs...
