Cliquez sur l'image pour l'agrandir dans un nouvel onglet...
Document doctsf.com
Masse: 13,7 Kg.
Alimentation: alternatif 110V à 240 V en 5 gammes..

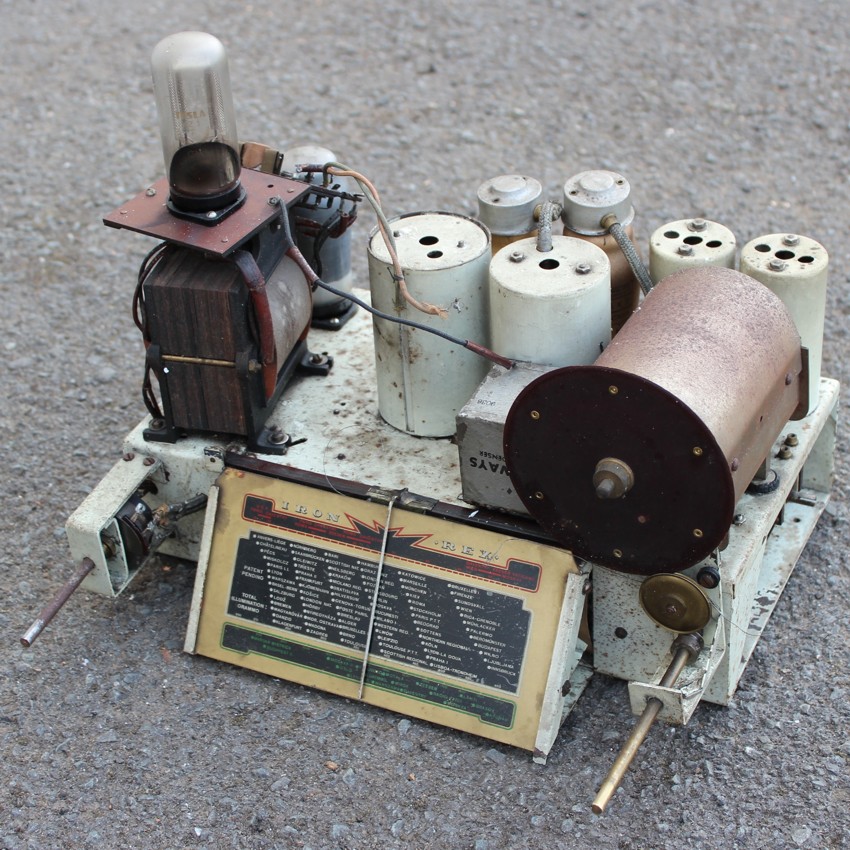

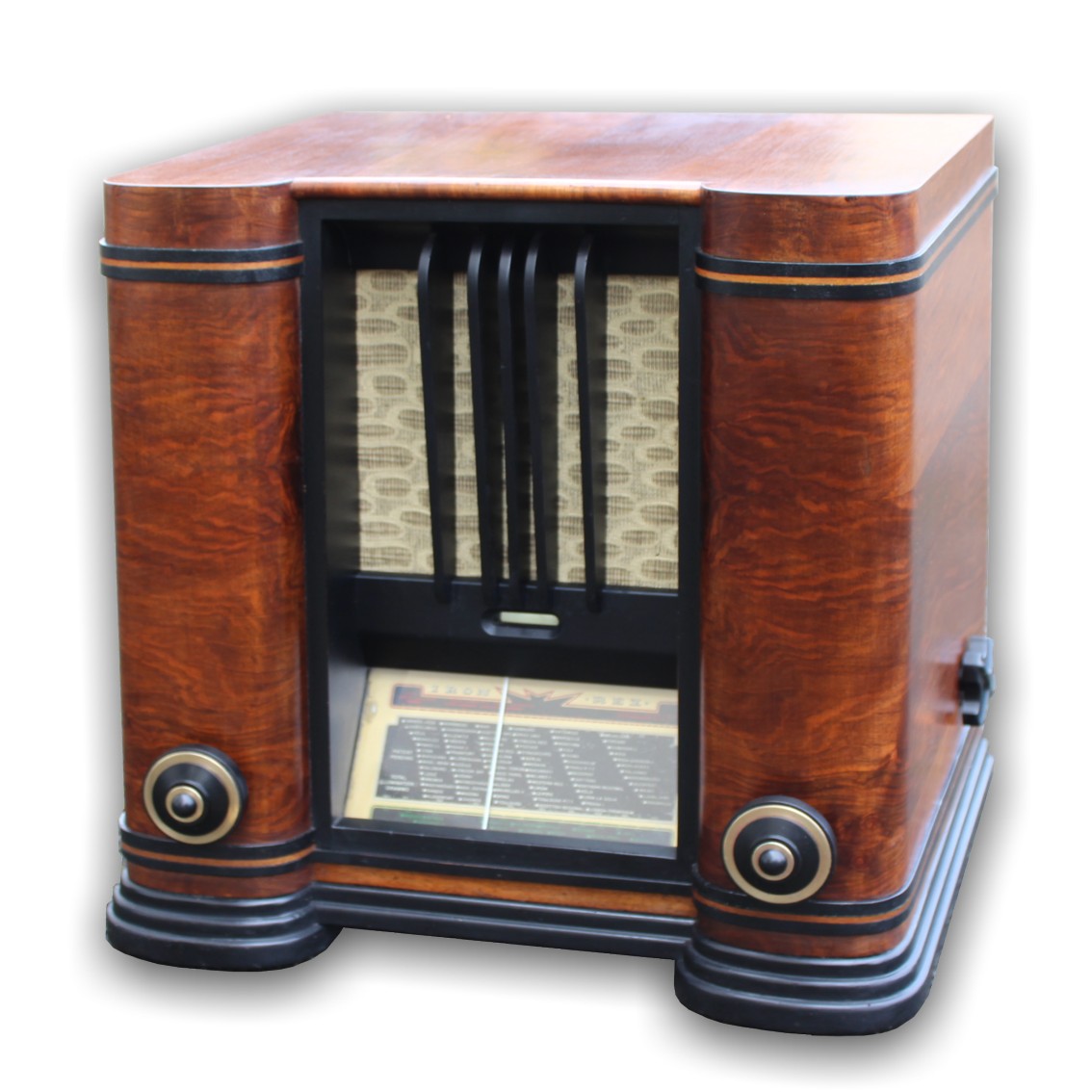

Coffret en bois plaqué couleur merisier.
Haut-parleur à excitation, diamètre: 175 mm - bobine: 1800 ohms
3 gammes d'ondes: GO (700 à 2000 m) - PO (200 à 600 m) - OC (18 à 55 m)

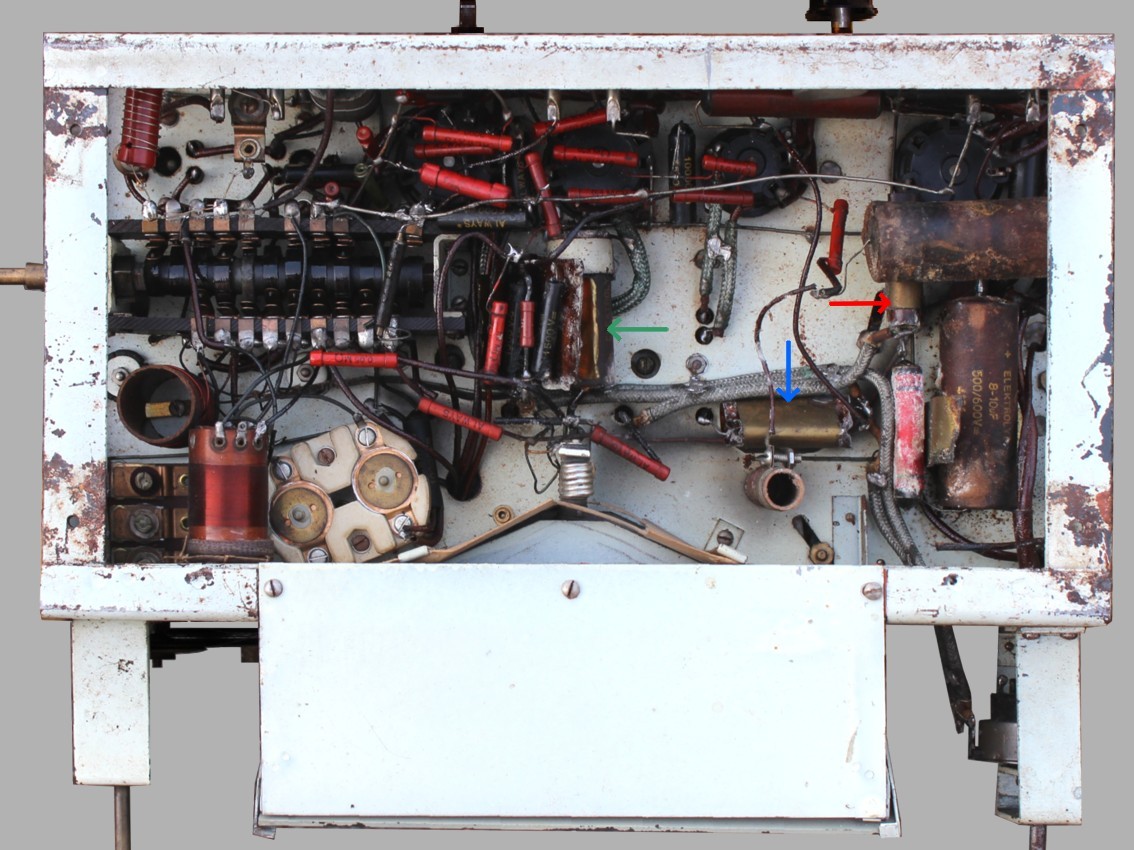

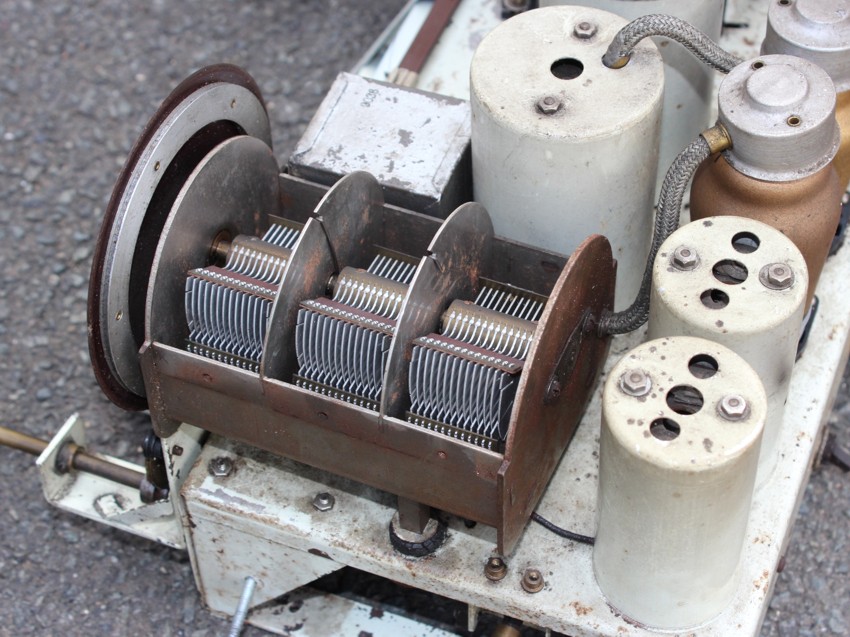

C.V. à 3 cages - Présélecteur H.F. non amplifié

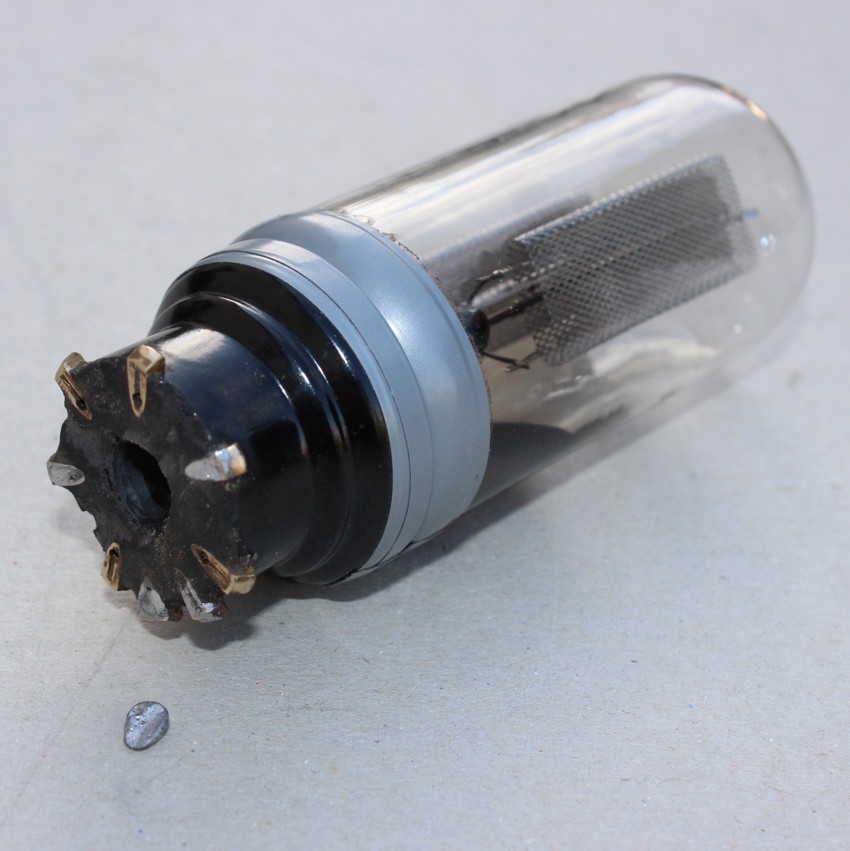

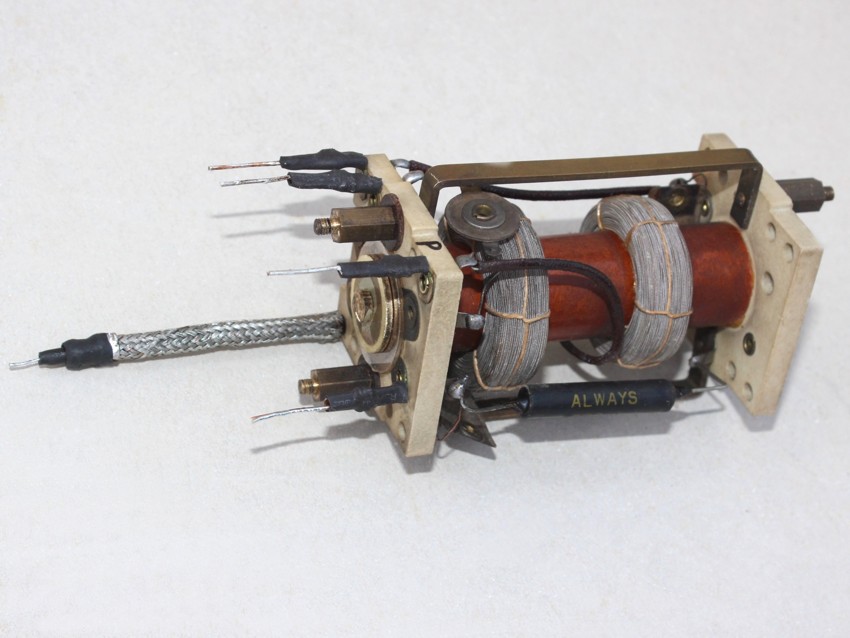

Montage superhétérodyne - F.I. = 124 KHz.
Galvanomètre à ombre.
Les commandes:
En façade: inter/volume et syntonisation.
Latéralement: commutateur de gammes d'ondes à 4 positions (3 gammes d'ondes + position PU).
A l'arrière: bouton de tonalité et commutateur de sensibilité à deux positions. (émetteur local ou distant)
Prises PU et HPS.

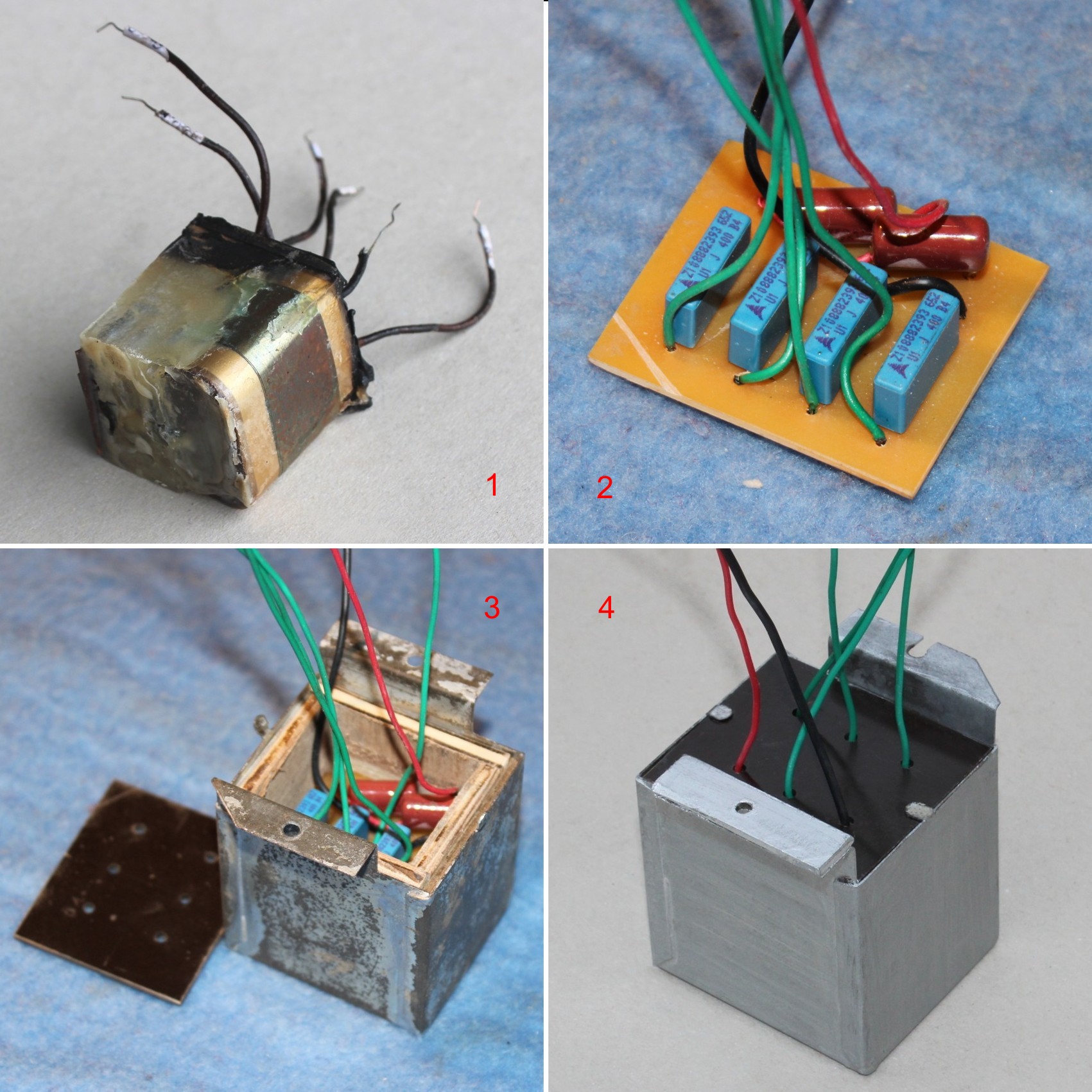

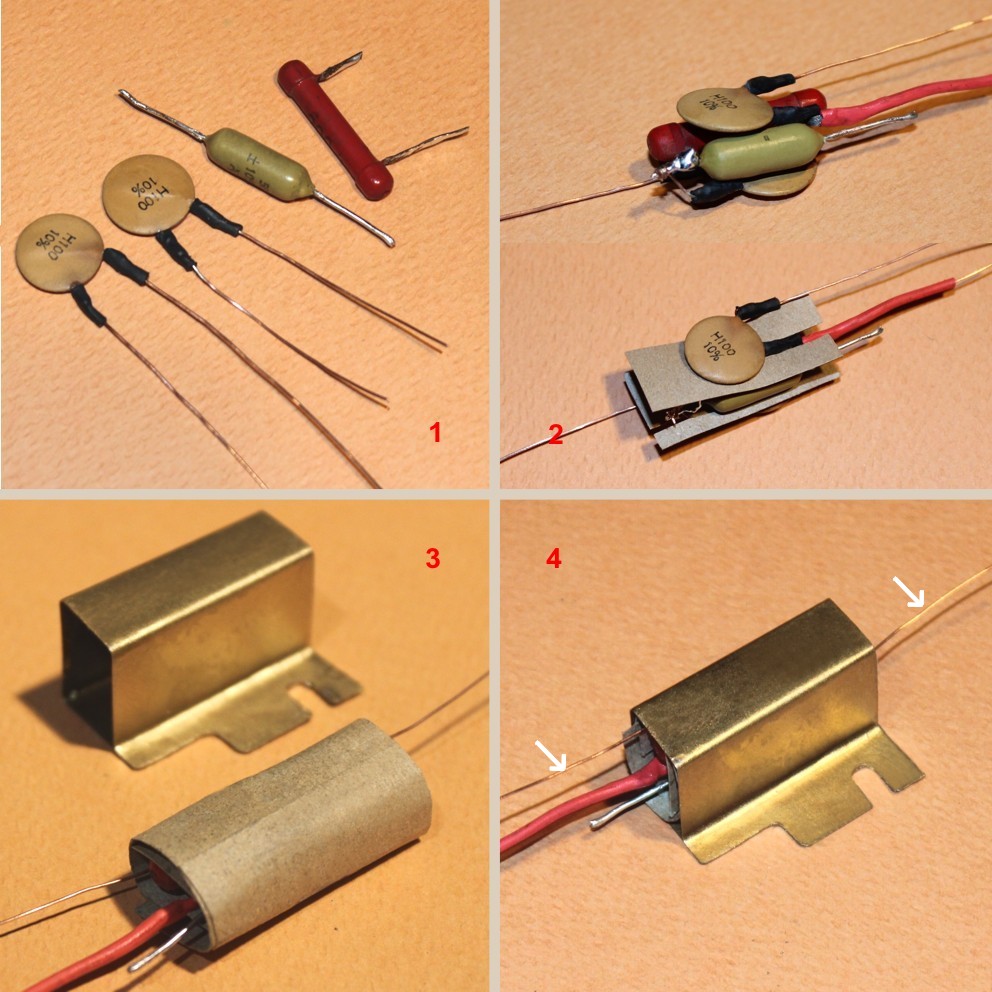

Le schéma de principe, le schéma des groupes de composants blindés et du bloc de condensateurs (2 pages - format pdf - 320 Ko)
L'échelle des stations: 195 mm sur 95 mm (format jpg - 772 Ko)
Montage du câble de l'aiguille du cadran. ( format png - 120 Ko)
