Poste sans marque (construction artisanale ou d'amateur) Don: Lyliane H...
Lampes 6E8 - 6K7 - 6H8 - 6V6 - 5y3 - 6AF7    (jeu de lampes correspondant à fin années 30 et années 40)

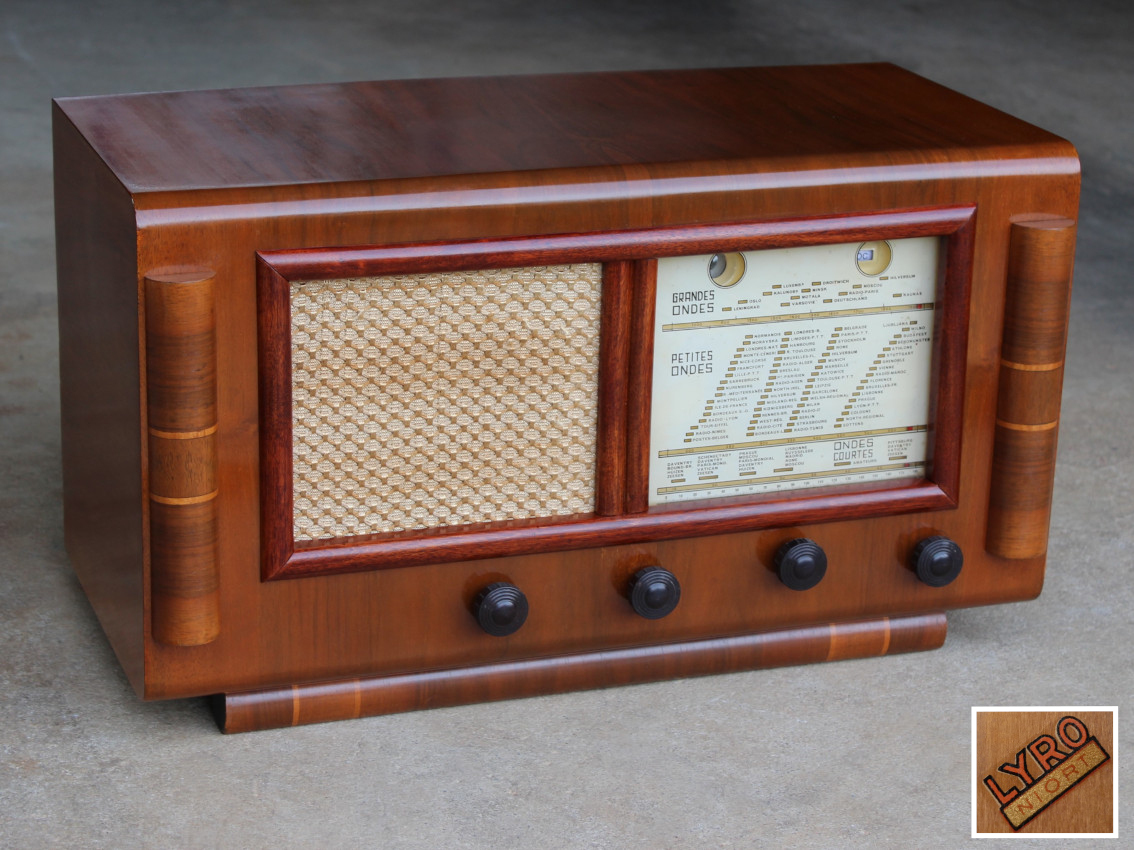

Description Ebénisterie en bois verni. Présence de colonnettes ou "oreilles."  ( mode typiquement française fin années 40, début années 50)
Dimensions: L = 60 cm   H = 35 cm    P = 28 cm
Masse: 11 kg.

3 gammes d'ondes: PO - GO - OC
Montage superhétérodyne - FI = 480 Khz.
Alimentation : secteur 110 à 240 volts en 5 gammes.
Filtrage par condensateurs et self.
Haut-parleur à aimant permanent: D = 21 cm
Les commandes (de gauche à droite) tonalité - inter/volume - recherche des stations - commutateur d'ondes avec position PU.
A l'arrière: prises Antenne-Terre et PU.
Remarques

Filtrage soigné grâce à la présence d'une self conséquente,
Bonne sensibilité, bonne restitution sonore malgré un petit bruit de souffle.

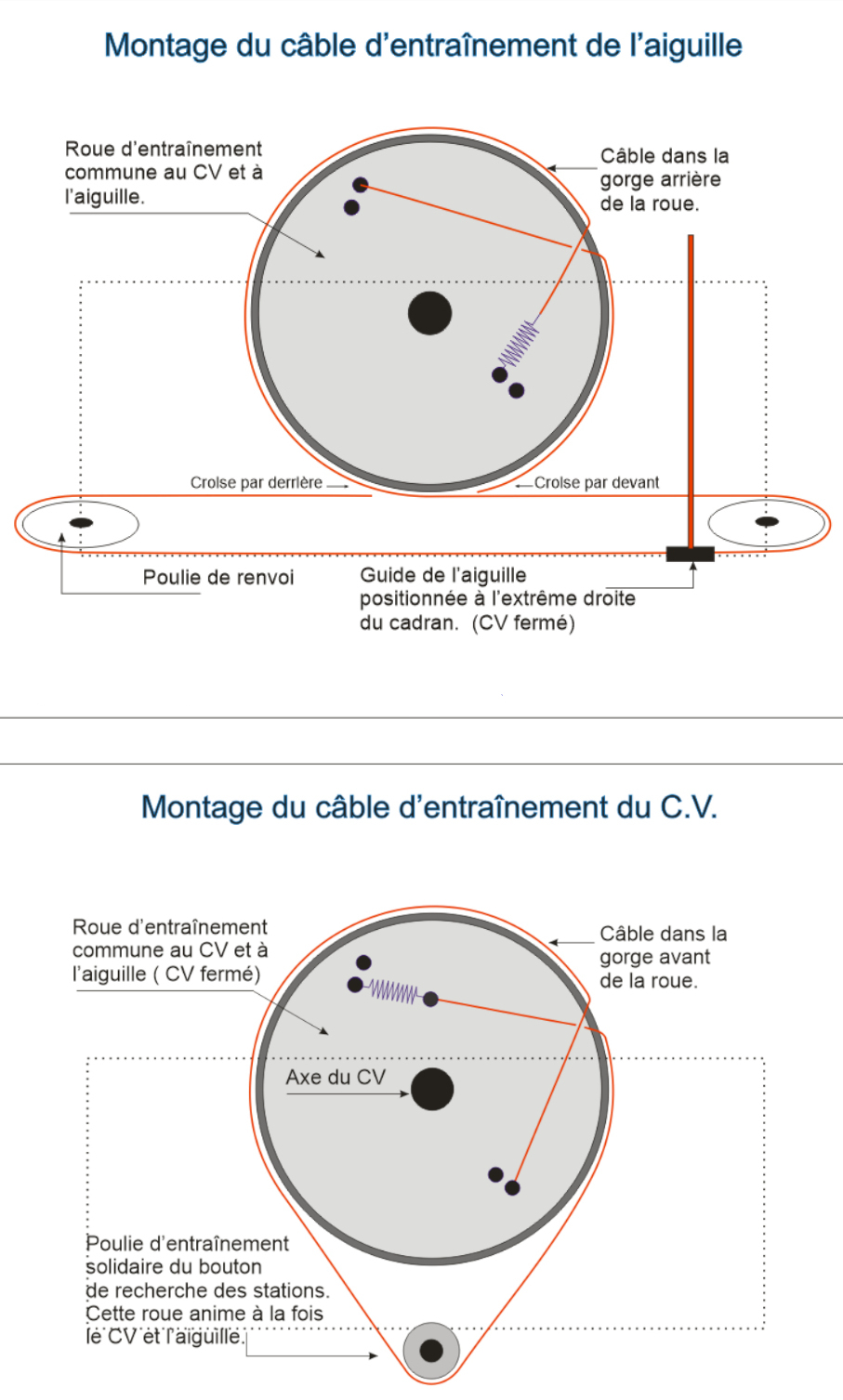

Le schéma des câbles d'entraînement de l'aiguille et du CV (format jpg - 360 Ko)




 Quelques images de la cure de jouvence...

Ce poste a été conservé dans de très bonnes conditions et son retour à la vie sera facile... Sa restauration sera d'autant plus intéressante qu'il est né des mains d'un  amateur passionné,
sans doute à partir d'un kit à monter acheté dans un magasin niortais comme en témoigne la décalcomanie du logo  LYRO NIORT , seul indice identificateur collé en façade sur le coffret.
Première précaution: mettre les lampes en lieu sûr !  Après, on démonte tout ce qui peut l'être; le reconditionnement sera complet...

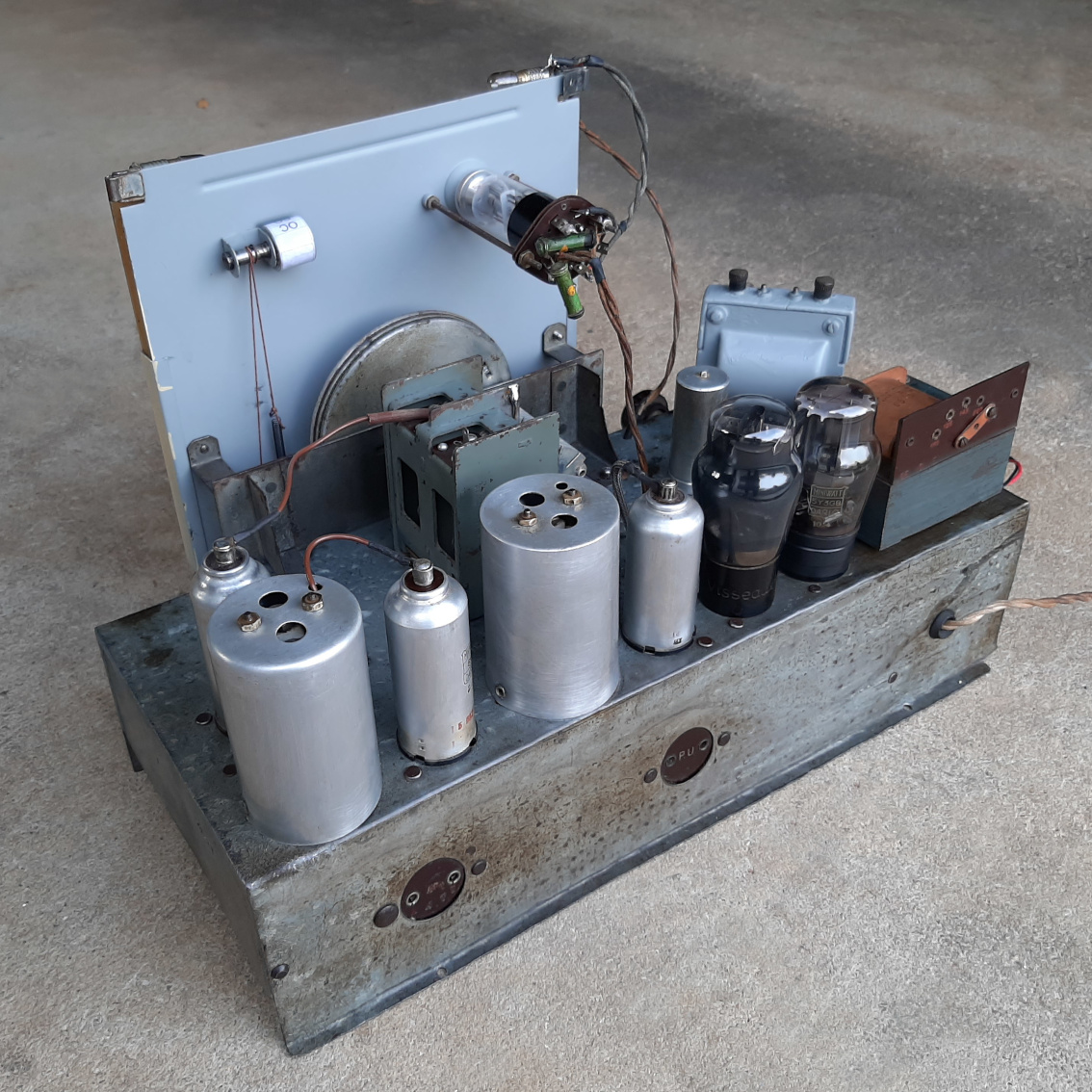

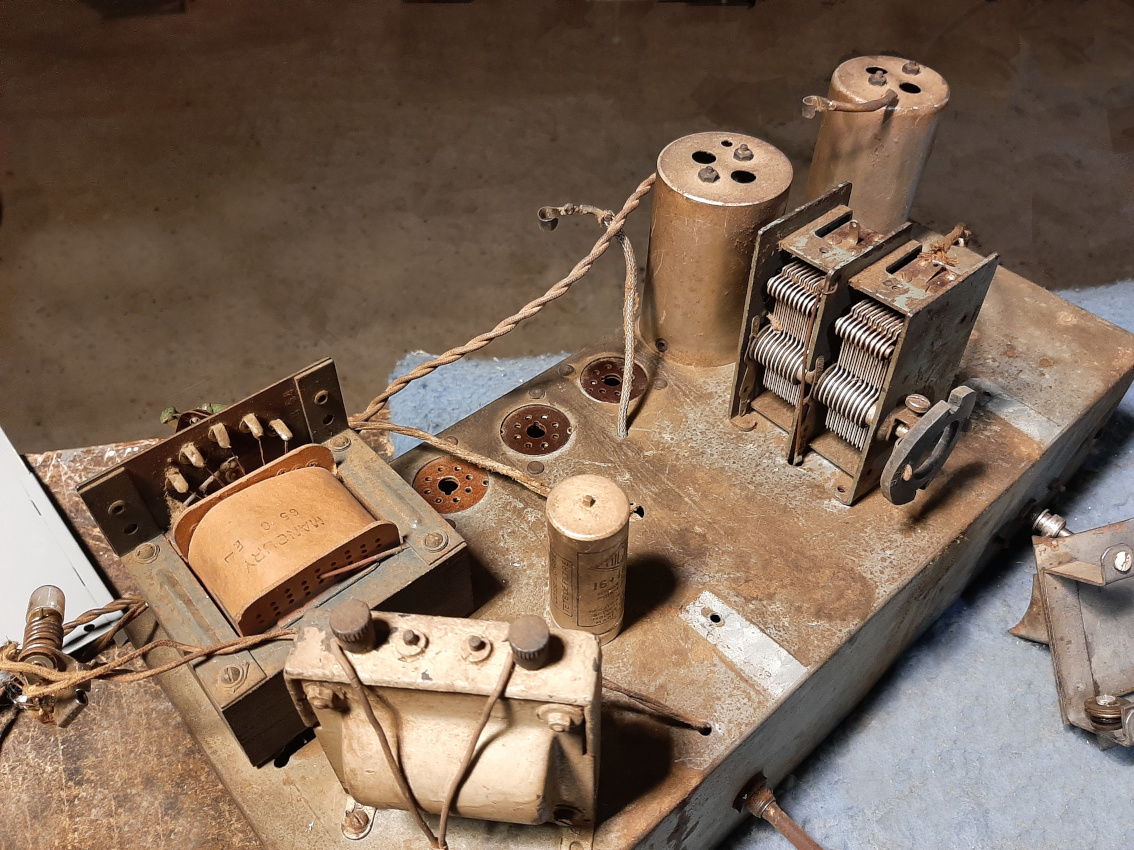

Image de gauche: une vue du châssis en cours de démontage.
Image de droite: Gros plan du bloc aiguille-cadran-roue du condensateur variable. Les câbles menacent ruine et doivent être remplacés; mais soyons prudents; dessinons d'abord leur schéma de montage!

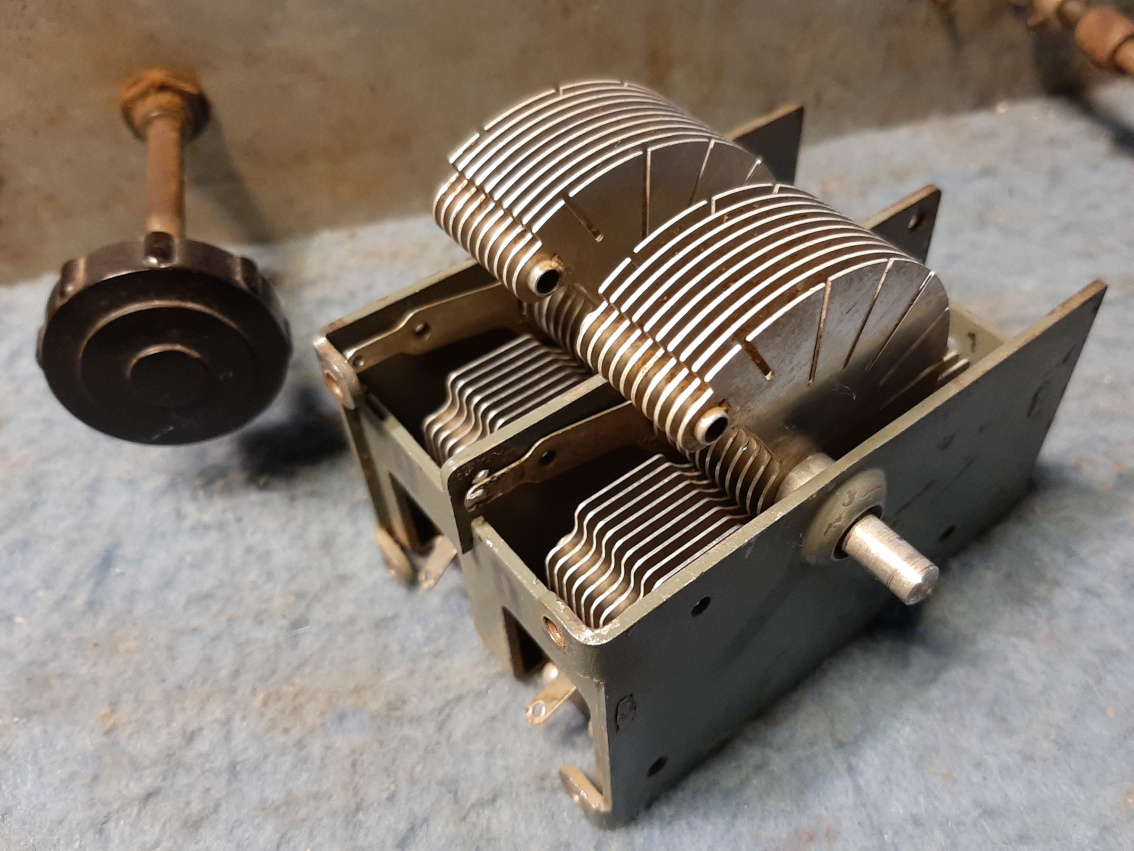

Le condensateur variable va être dépoussiéré à la soufflette et dégraissé à l'acétone.

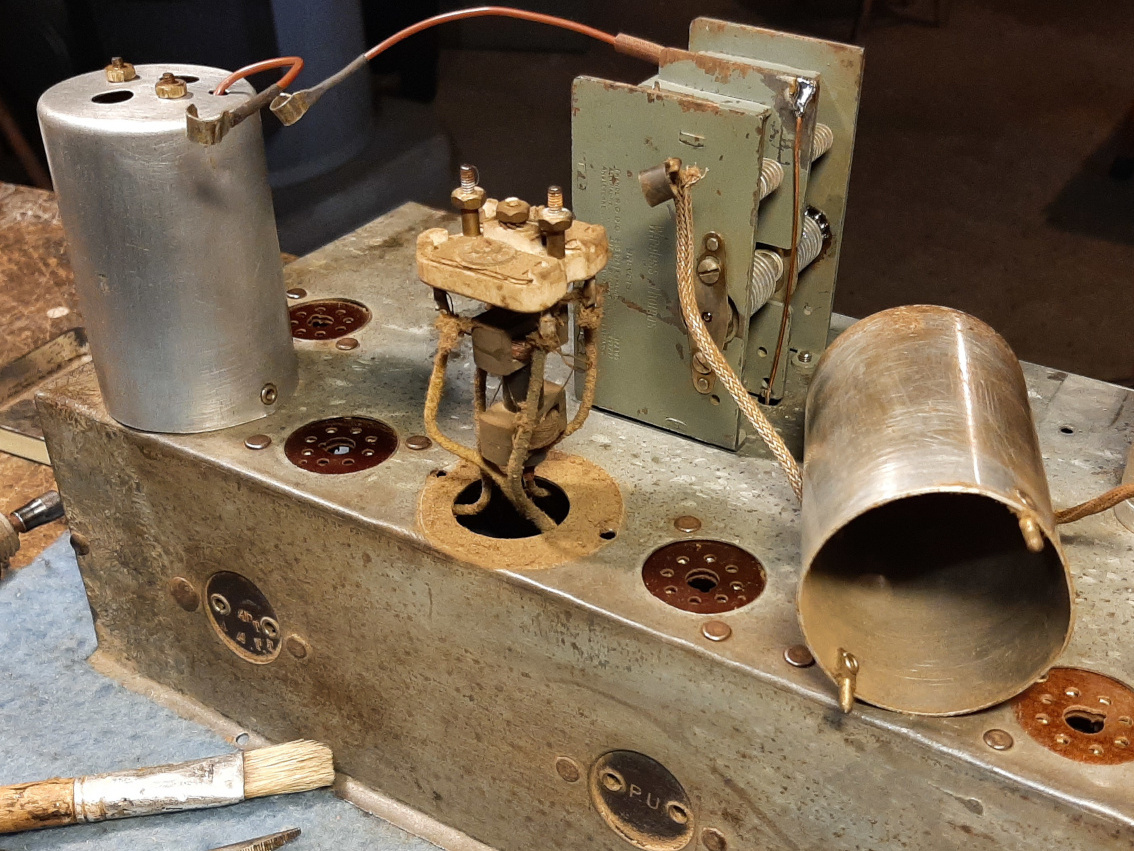

Le blindage vient d'être retiré: le 2ème transfo F.I.  va à son tour être dépoussiéré.

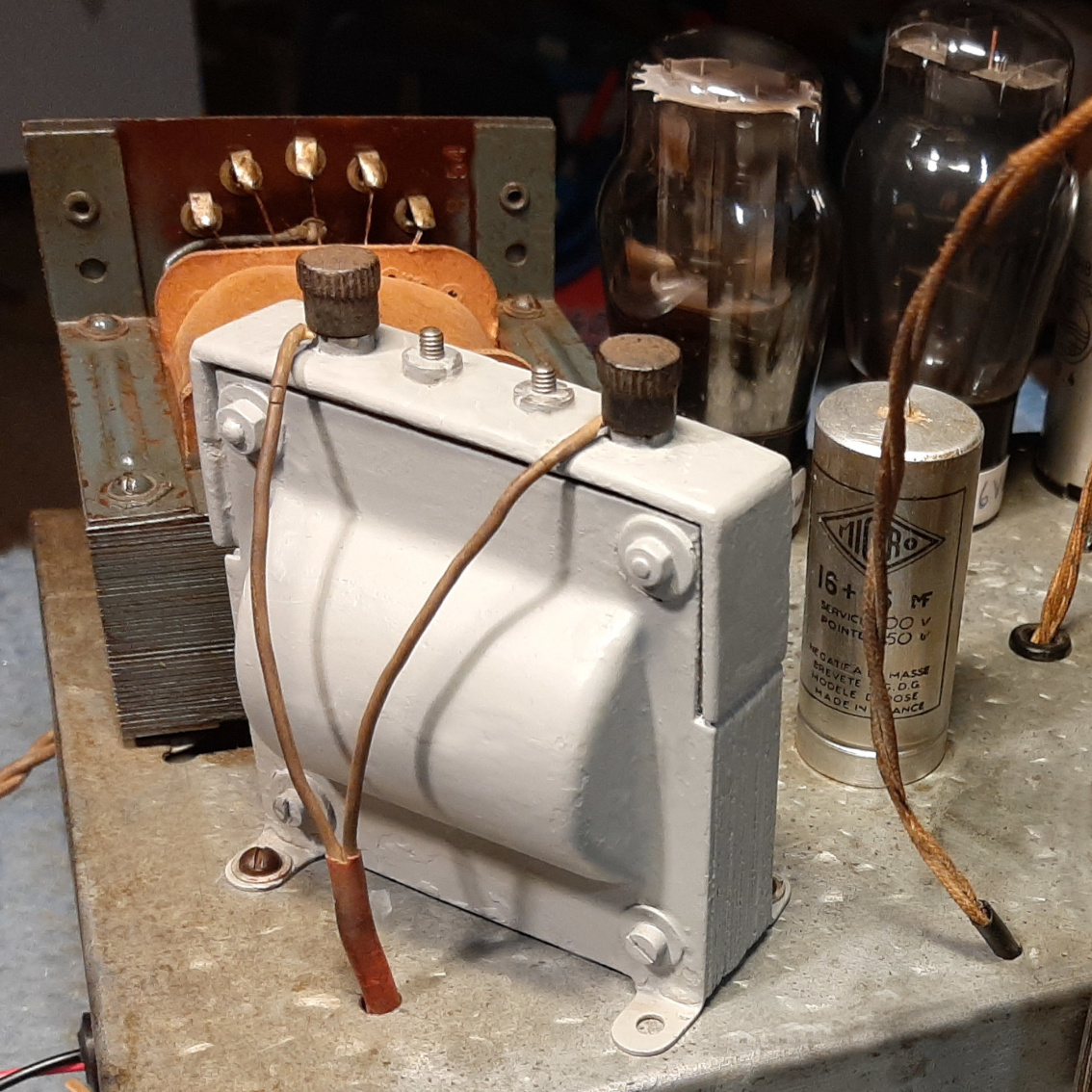

Cette grosse self de filtrage a fait peau neuve. Grâce à elle on n'entendra aucun bourdonnement du secteur
dans le haut-parleur.

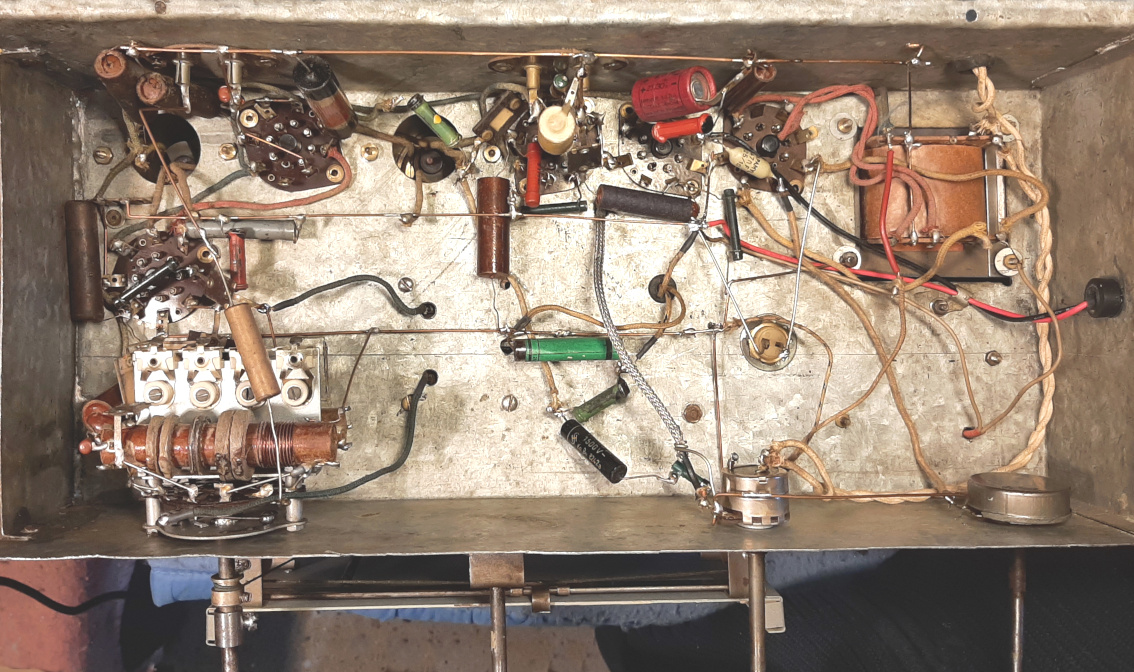

Voici une vue des composants sous le châssis. Le boîtier offre un grand espace mais le montage est plutôt "brouillon!" Beaucoup de condensateurs trop " fuyards" seront changés.

Voici des vues du châssis restauré...
Les boutons sont dépareillés; je trouverai un jeu complet et adapté dans mes "archives" !...
Après un petit réglage des transfos F.I.  (480 KHz) le poste a retrouvé sa sensibilité et fonctionne parfaitement:
il reçoit haut et clair les dernières émissions de RTL en modulation d'amplitude. (Arrêt définitif le 31/12/ 2022...)

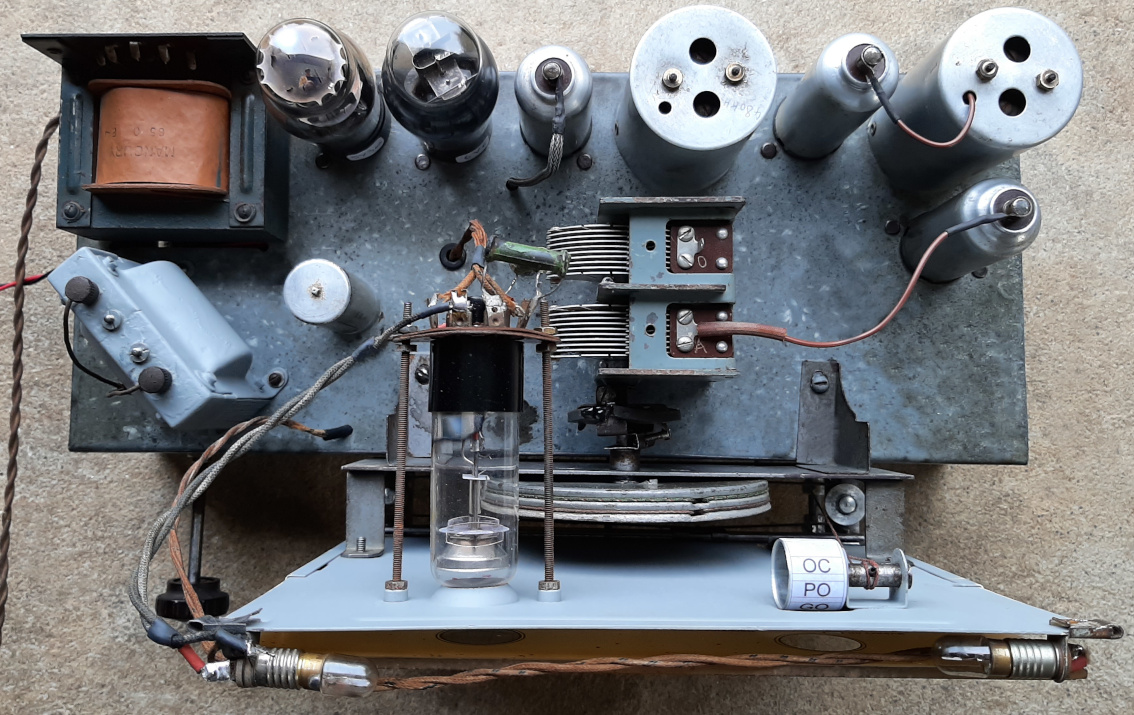

Une autre vue en plan du châssis... Le tube 6AF7 (œil magique) usé a perdu sa luminescence...
Hélas! Je n'ai pas un seul tube 6AF7 fonctionnel dans ma petite réserve!
Cela ne gêne en rien le fonctionnement de l'appareil !

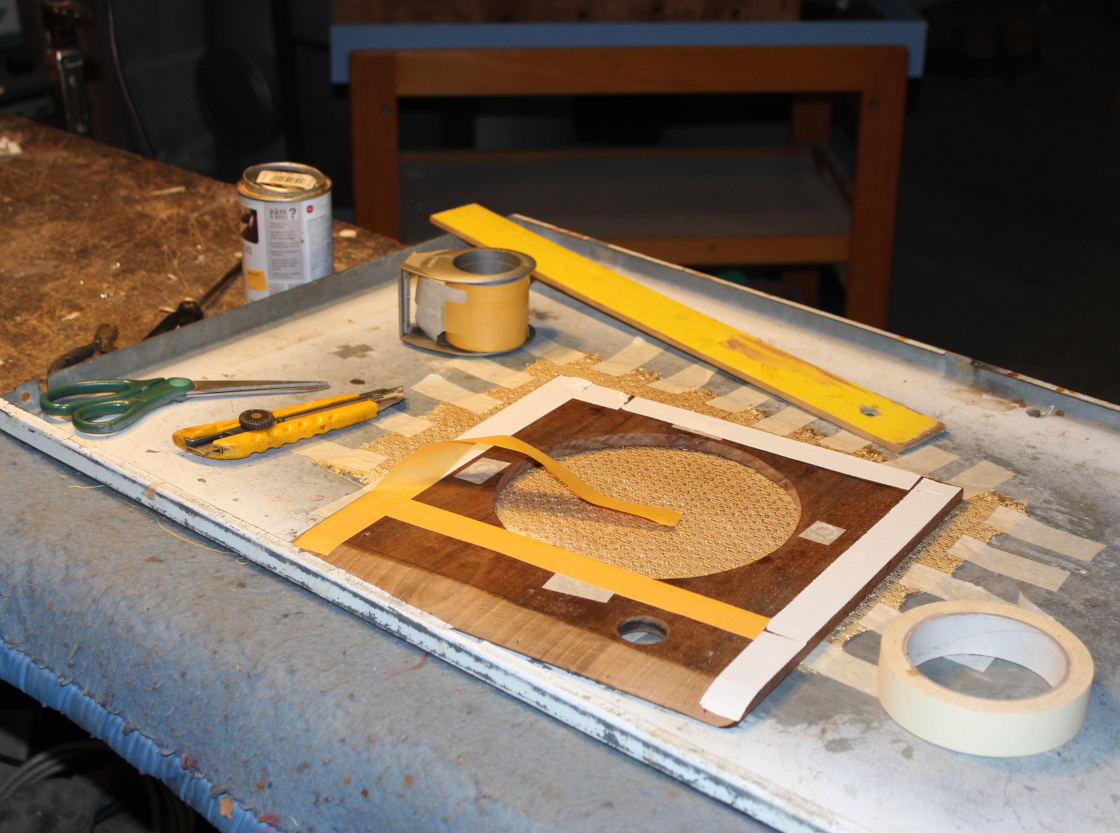

Collage d'un nouveau tissu sur le support du haut-parleur...

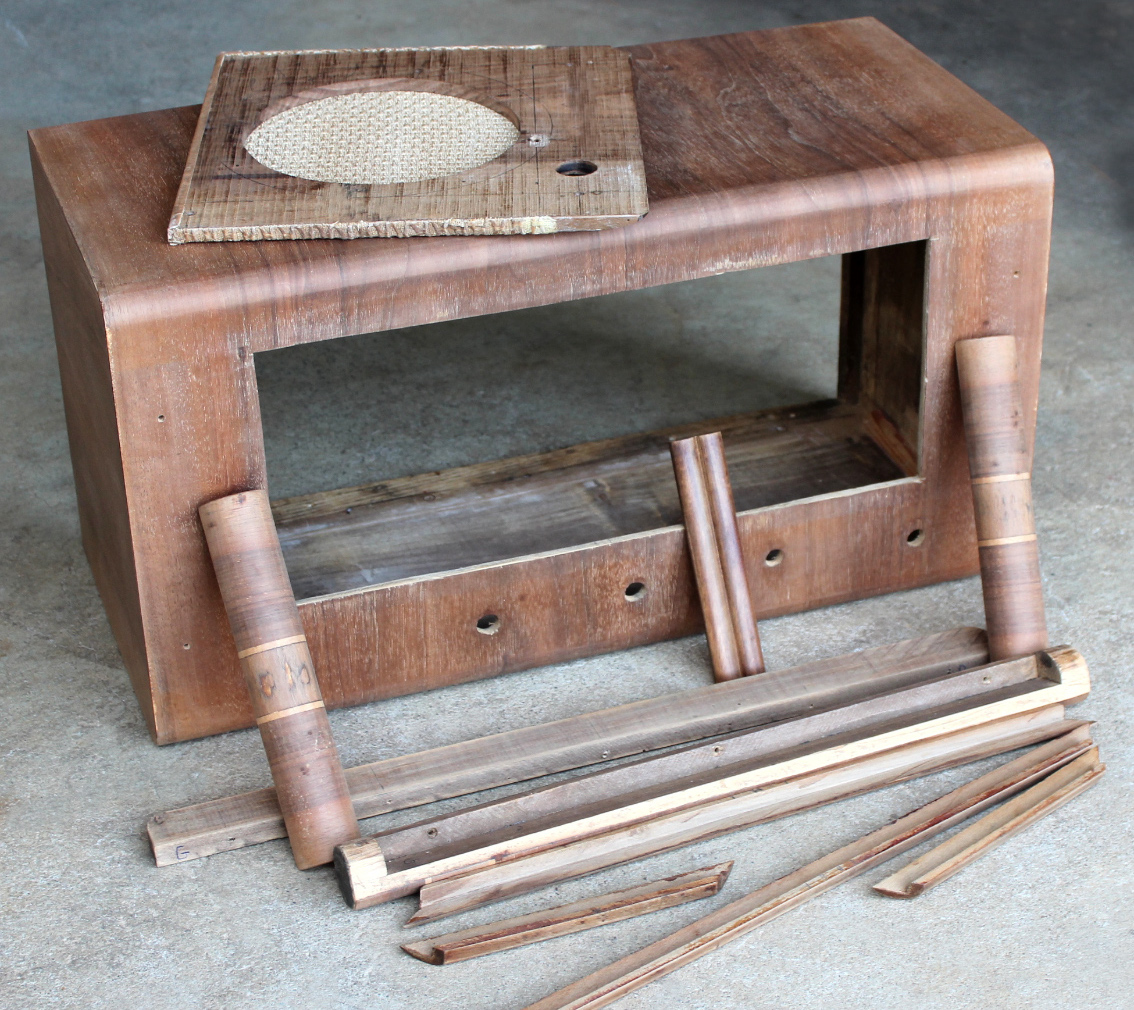

Voici le coffret en pièces détachées!...
Chaque élément a été poncé et traité contre les insectes xylophages.
De nombreux trous de vrillettes ont été colmatés à la cire d'ébéniste.

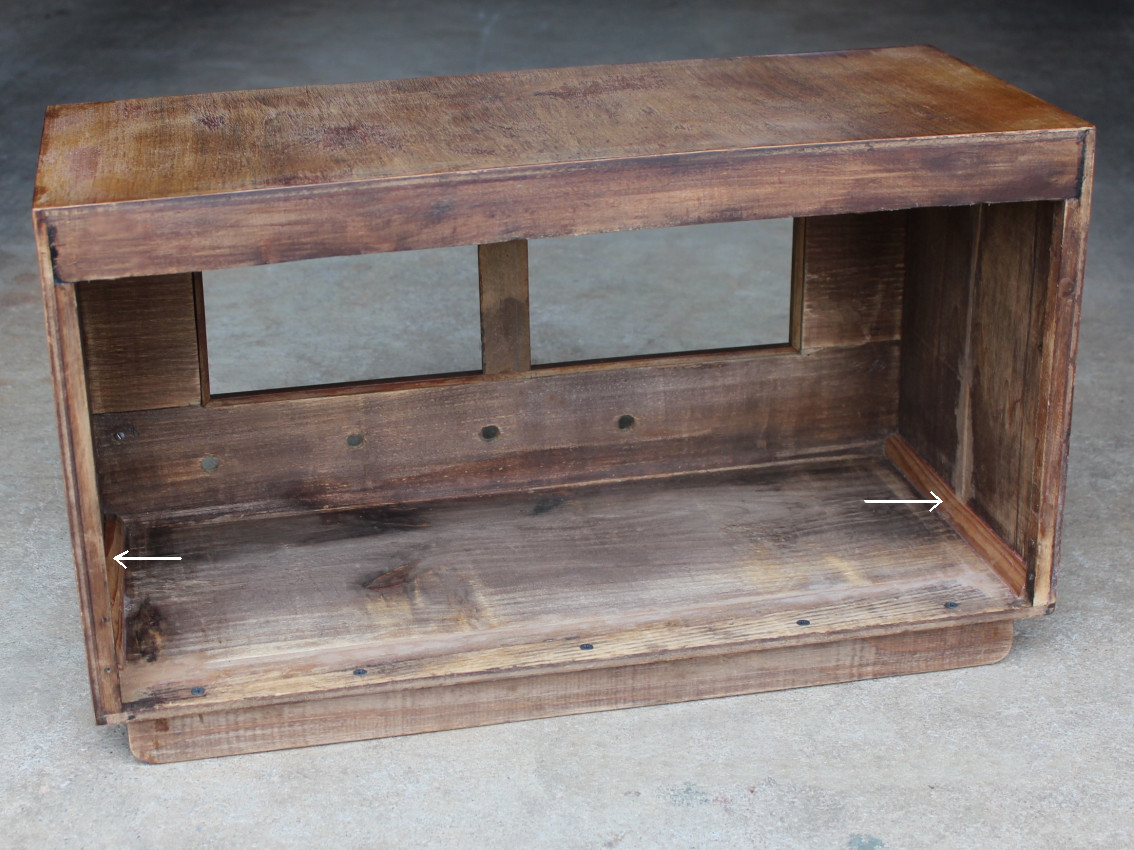

Deux tasseaux "quart de rond" ont été collés aux angles inférieurs du coffret
afin de consolider les flancs et la base qui pourraient se disjoindre.

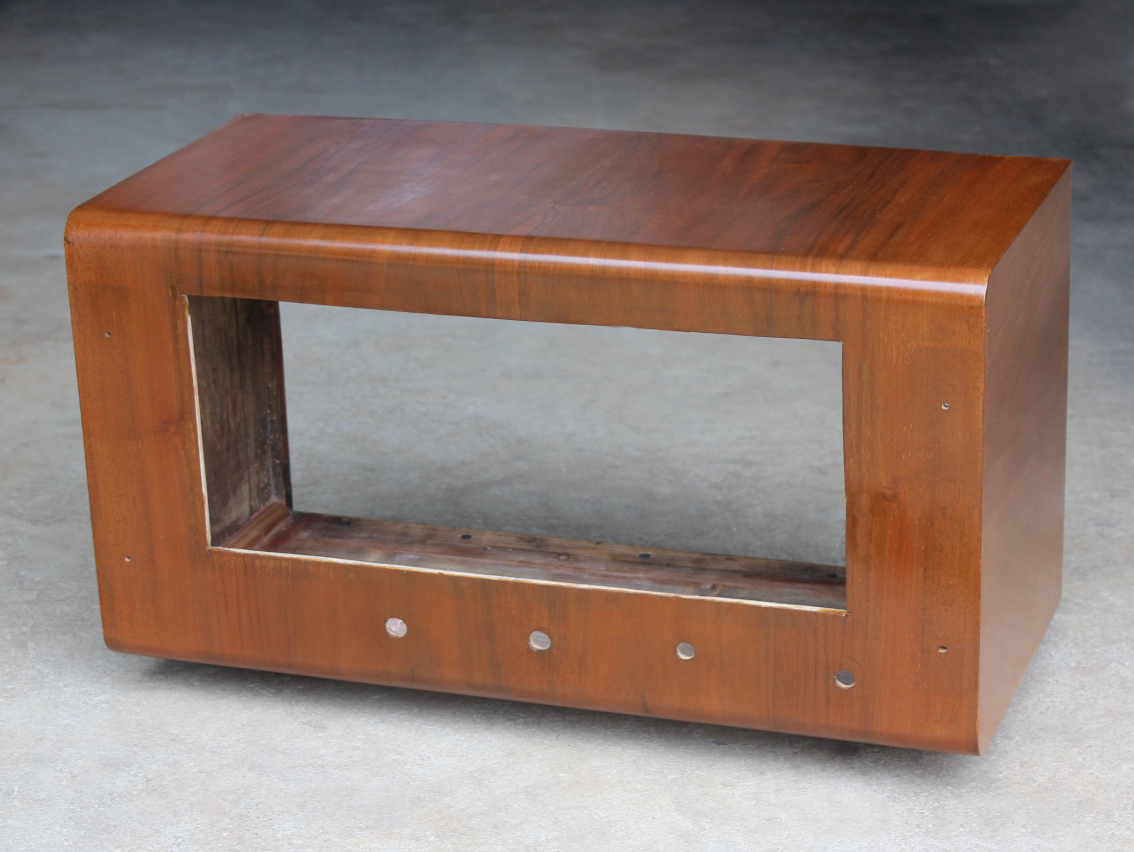

En cours de vernissage...
De nombreuses couches de mattine gomme laque ont été étalées au tampon...

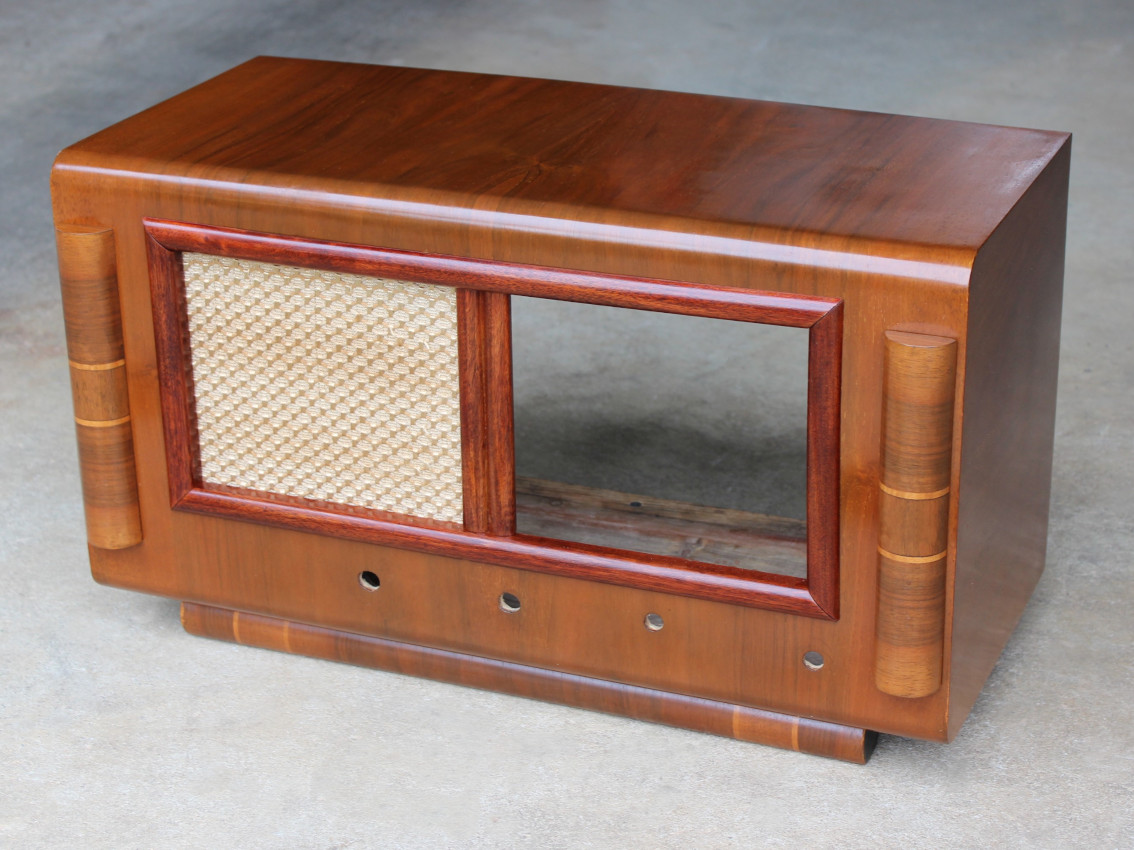

Le remontage du coffret est terminé!
Le ponçage de l'ancien vernis a fait disparaître la décalcomanie du logo: dommage!

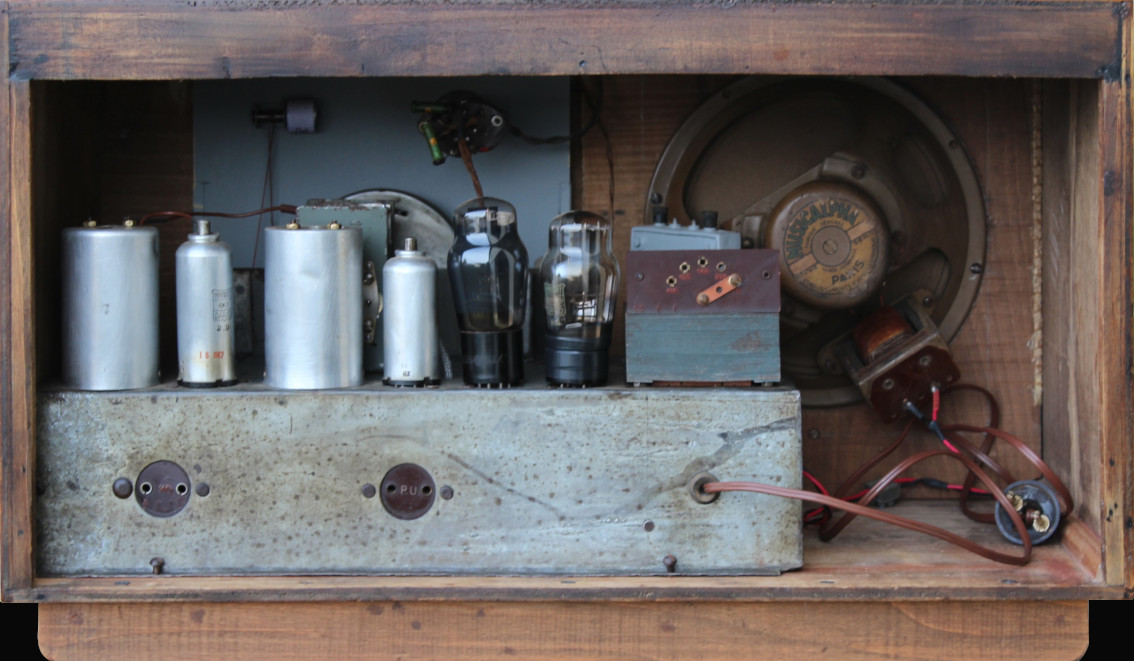

Le châssis et le haut-parleur ont regagné leur place...

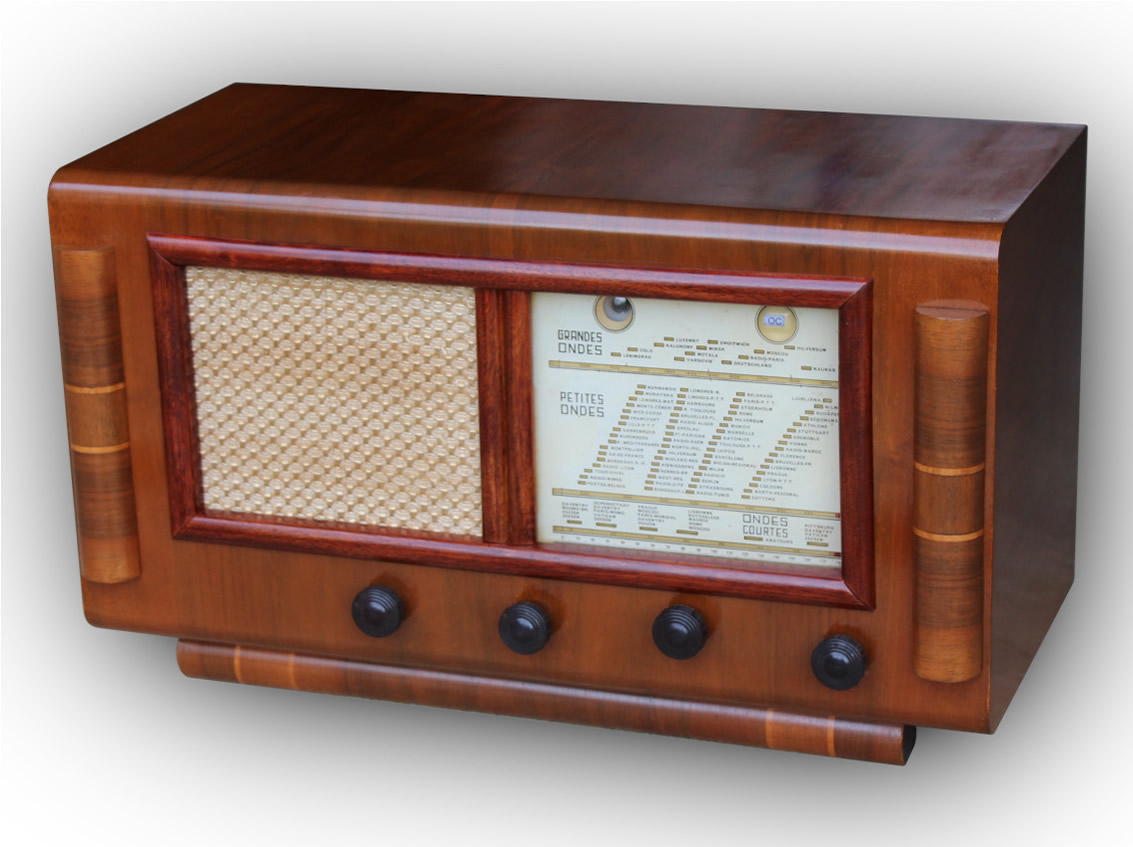

Doté d'un jeu complet de nouveaux boutons, ce poste est maintenant tout neuf...
... enfin presque !
