Cliquez sur l'image pour l'agrandir dans un nouvel onglet...
Dimensions: L = 33 cm - P = 27 cm - H = 45 cm
Masse: 17,5 Kg
Alimentation en alternatif de 115 à 250 volts.
Ebénisterie en bois couleur acajou.
Superhétérodyne - FI = 109 KHz
2 gammes d'ondes: GO - PO
CV à 3 cages blindées.
Présélecteur HF amplifié (par une 35)
Haut-parleur 19 cm. L'excitation se fait par le négatif. Bobine de 1800 ohms
Transfo de modulation: 7000 ohms.
4 commandes:
- Commutateur de gammes d'ondes dans l'entourage du cadran.
- bouton gauche: inter/Tonalité.
- Bouton central: recherche des stations
- Bouton droit; volume.
- Les transfos F.I. sont situé sous le châssis
- Présence d'un bloc de capacités (voir schéma) et d'un bloc de deux transfos BF

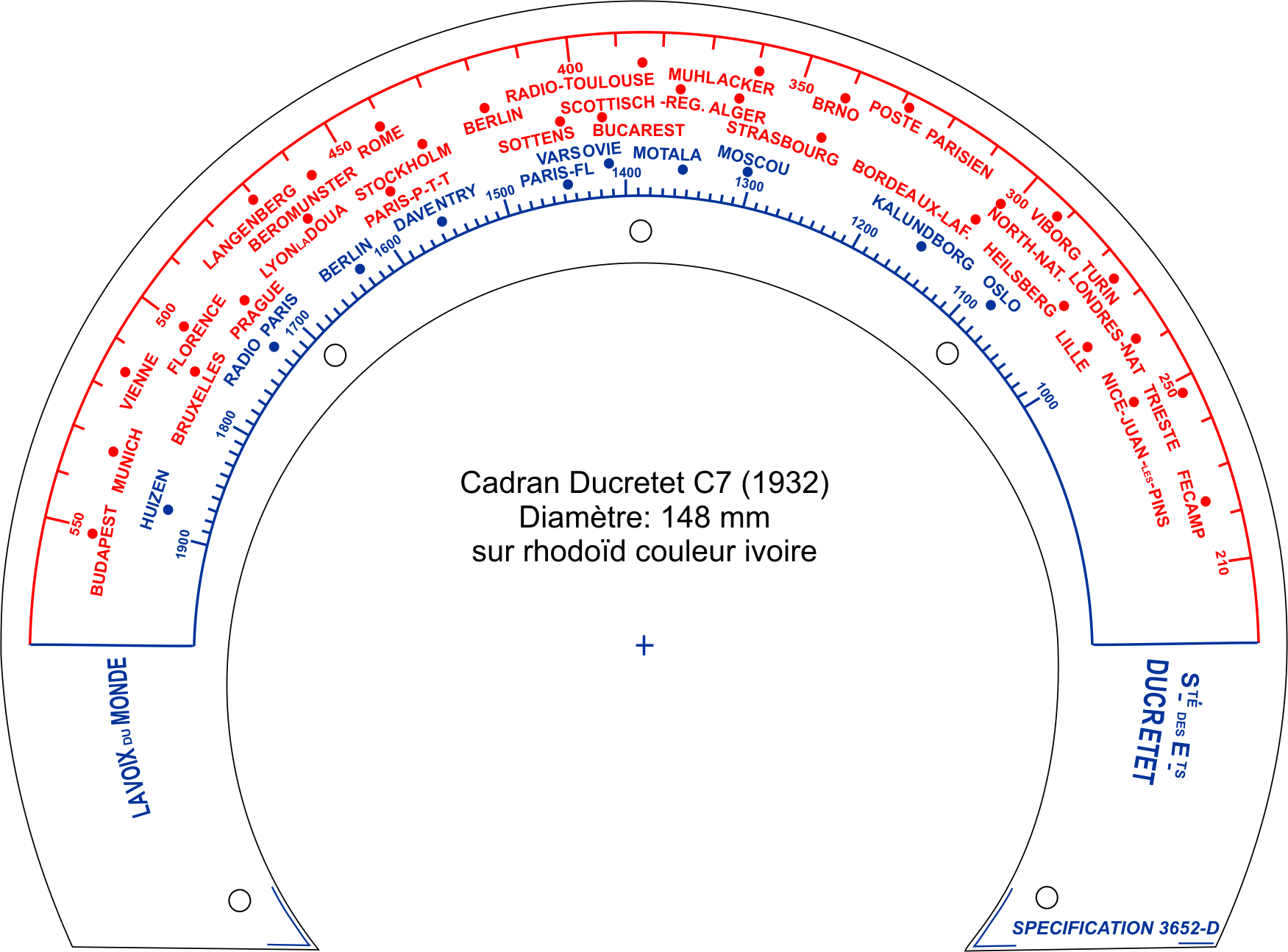

Le cadran: diamètre = 148 mm - format png - 300 dpi - 184 Ko
Les schémas de principe et d'implantation : format pdf -326 Ko.
Description et réglages: format pdf - 93Ko Documents
Schéma du bloc de condensateurs: format gif - 11 Ko
Cliquez sur le lien ci-contre pour d'autres images.
